Yaskawa CIMR-AU - Manual (Página 82)

TERMINALES
DEL CIRCUITO
DE CONTROL
TERMINALES
DEL CIRCUITO
PRINCIPAL
(2) TERMINALES
DE PUESTA A TIERRA
SECCIÓN B-B
Unidad: in. [mm]

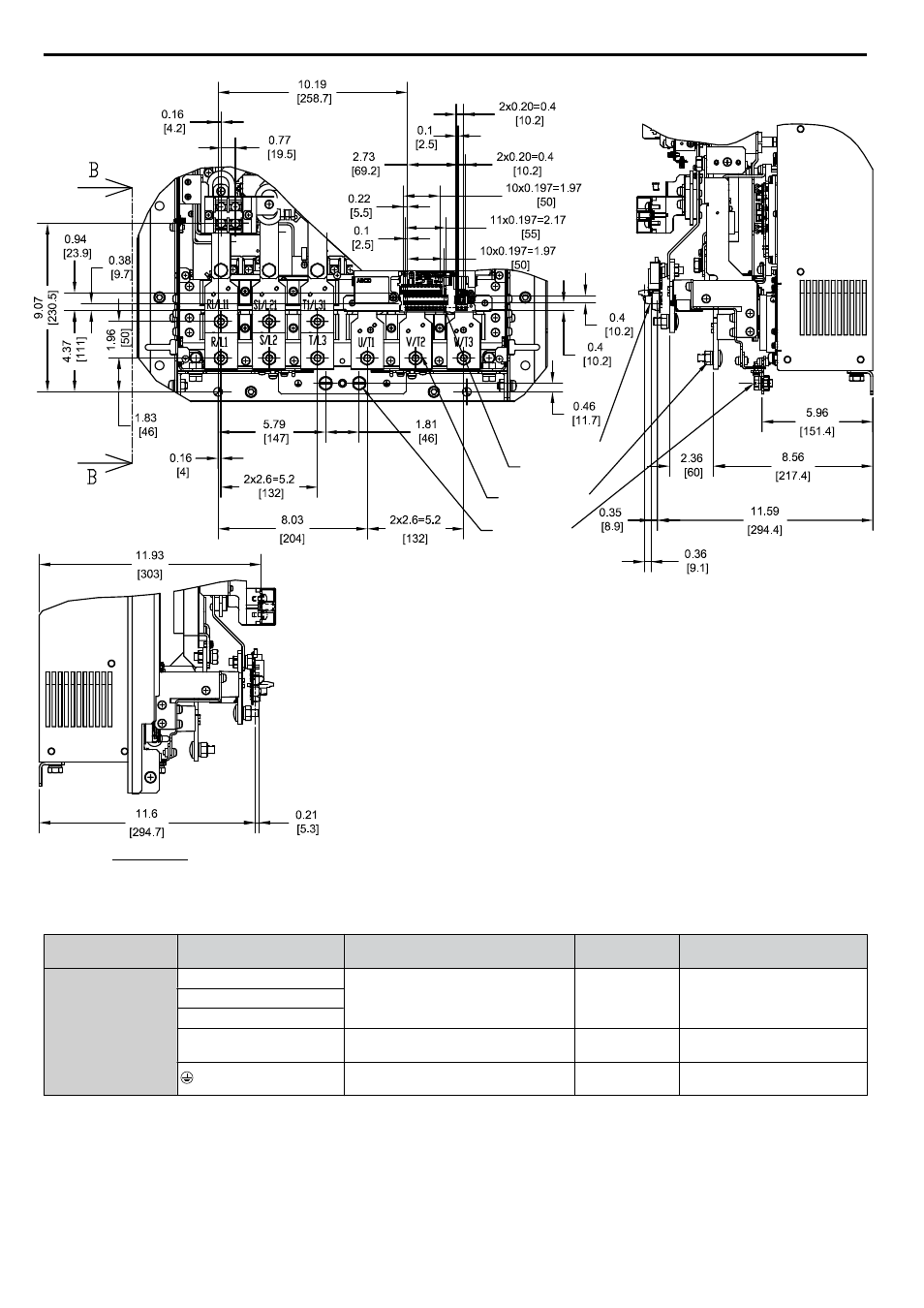

Figura 2.47 Modelo 4T0208
Tabla 2.25 Especificaciones de terminales y cables del circuito principal y de puesta a tierra del modelo 4T0208 de 12 pulsos
Modelo de variador Terminal
Rango de cable
AWG, kcmil
Tamaño del
tornillo
Torque de ajuste
N·m (lb.in.)
4T0208 <1>
R/L1, S/L2, T/L3
Consulte el tamaño del cable en los códigos
correspondientes
M10
18 a 23
(159.3 a 203.6)
R1/L11, S1/L21, T1/L31
U/T1, V/T2, W/T3
⊖, ⊕3 22 a 1/0 (0.3 a 53.5) M6
2.5 a 3.0
(22.1 a 26.6)
Consulte el tamaño del cable en los códigos
correspondientes
M10
18 a 23
(159.3 a 203.6)
<1> Para obtener información sobre los modelos de 12 pulsos, consulte el manual TOEPYAIA1U02.
