4.
Mantenga el cableado tan corto como sea posible. Conecte a tierra el blindaje, tanto del lado del variador como
del motor.
A
B
D
E
C
M
U/T1
V/T2
W/T3
U
V
W
A – Variador
B – Longitud máxima de cable de 10
m entre el variador y el motor
C – Motor
D – Conducto portacables metálico
E – La conexión a tierra del cable
debe ser tan corta como sea
posible.

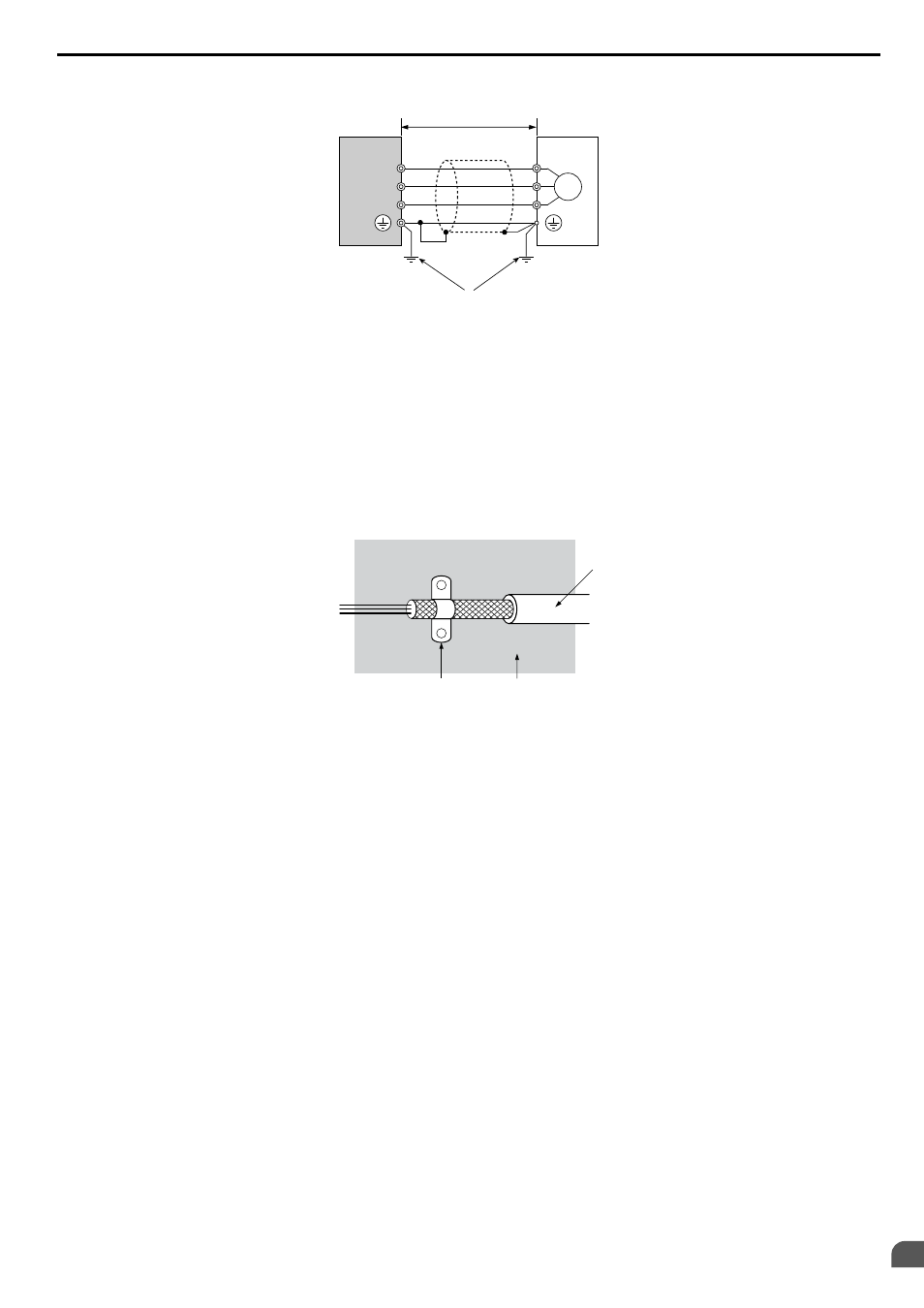

Figura C.3 Método de instalación
5.
Asegúrese de que el conductor de puesta a tierra cumpla con los estándares técnicos y las normativas locales
de seguridad.
ADVERTENCIA! Peligro de descarga eléctrica. Dado que la corriente de fuga excede los 3.5 mA en los modelos 4A0414 a
4A1200, IEC/EN 61800-5-1 establece que el suministro eléctrico debe desconectarse automáticamente en caso de
discontinuidad del conductor de puesta a tierra o que debe utilizarse un conductor de puesta a tierra con una sección
transversal de, al menos, 10 mm
2
(Cu) o 16 mm
2
(Al). No respetar esta indicación puede provocar la muerte o lesiones graves.
C
B
A
A – Cable trenzado con blindaje
B – Panel metálico
C – Abrazadera del cable (conductiva)
Figura C.4 Zona de tierra
6.
Conecte una bobina de choque de CC para minimizar la deformación armónica.
de CC para el cumplimiento de IEC/EN 61000-3-2 PAG. 374
.
