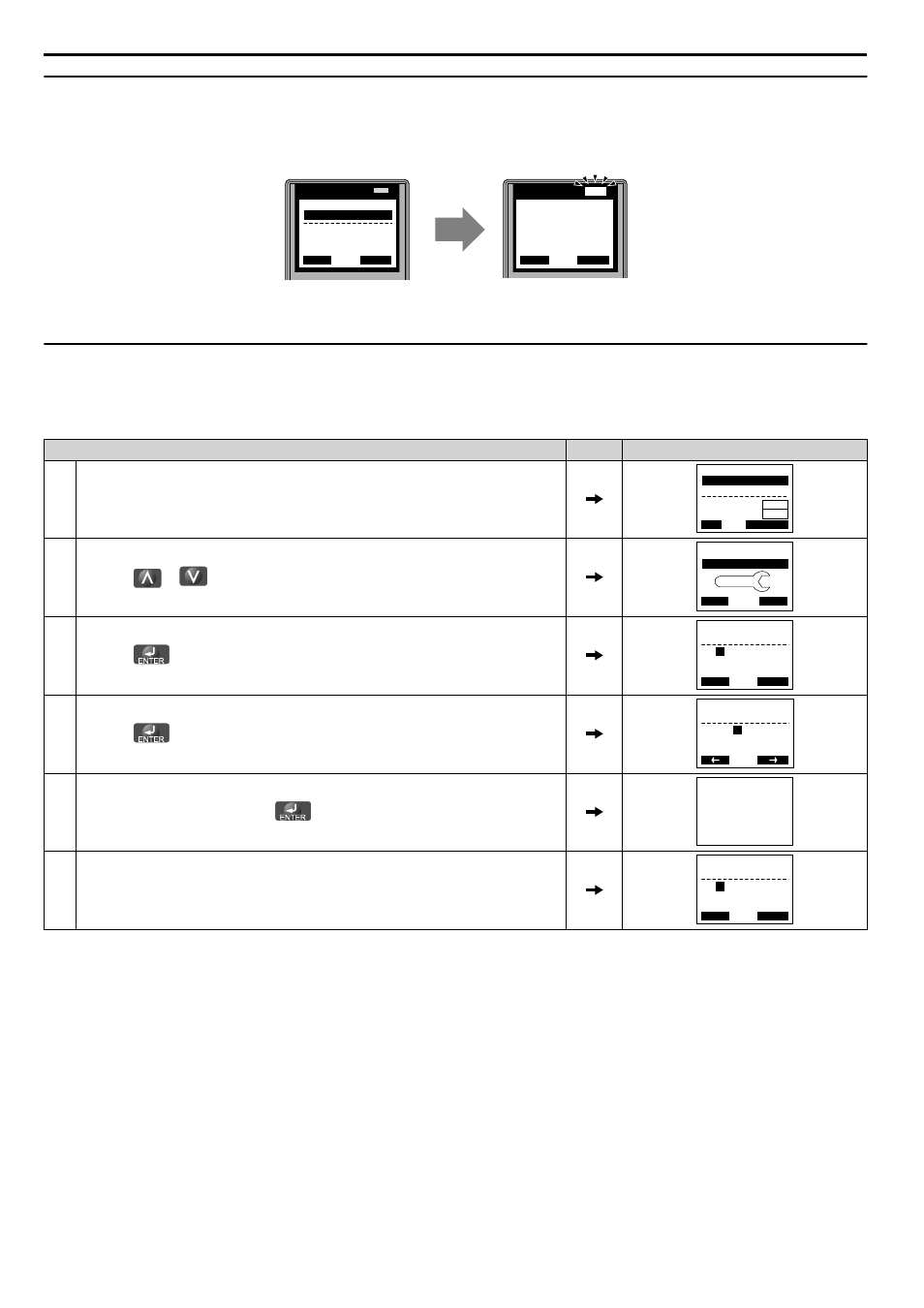

u Interrupción del autoajuste y códigos de falla
Si los resultados del ajuste son anormales o se presiona la tecla STOP antes de finalizar, el autoajuste se interrumpe y
aparece un código de falla en el operador digital.
B
LO
RE
ESC
RUN STOP
ENTER RESET
DIGITAL OPERATOR JVOP-180
A
LO
RE
ESC
RUN STOP
ENTER RESET
DIGITAL OPERATOR JVOP-180 ALM ALM
- A.TUNE -
X.XX Hz/ X.XXA
DRV
Tune Proceeding
Rdy
FWD
< << <<< >>> >> >
- MODE -
Er-03
STOP key
DRV
FWD RESET
A – Durante el autoajuste B – Autoajuste cancelado
Figura 4.39 Pantallas de autoajuste cancelado
u Ejemplo de operación del autoajuste
El siguiente ejemplo demuestra el autoajuste rotacional cuando se utiliza OLV (A1-02 = 2) y CLV (A1-02 = 3).
n Selección del tipo de autoajuste
Paso Pantalla/Resultado
1. Encienda el variador. Aparece la pantalla inicial.
- MODE -
U1-01= 0.00Hz
U1-02= 0.00Hz
U1-03= 0.00A
DRV
FREF (OPR)
Rdy
JOG FWD FWD/REV
LSEQ
LREF
2. Presione
o hasta que aparezca la pantalla de autoajuste.
HELP
- MODE - PRG
Auto-Tuning
DATA
AUTO
FWD
3. Presione
para configurar los parámetros.
- A.TUNE -
T1- 01 = 0 *0*
Standard Tuning
PRG
Tuning Mode Sel
Rdy
ESC FWD DATA
4. Presione
para mostrar el valor de T1-01. <1>
- A.TUNE -
T1-01= 0 *0*
Standard Tuning
PRG
Tuning Mode Sel
Rdy
FWD
“0”
5. Guarde la configuración pulsando
.
Entry Accepted
6. La pantalla regresa automáticamente a la pantalla del paso 3.
- A.TUNE -
T1- 01 = 0 *0*
Standard Tuning
PRG
Tuning Mode Sel
Rdy
ESC FWD DATA
<1> T1-00 aparece en la pantalla cuando una de las entradas múltiple función se configura para alternar entre el motor 1 y el motor 2 (H1-oo =
16).
n Ingrese los datos de la placa de identificación del motor
Después de seleccionar el tipo de autoajuste, ingrese los datos necesarios de la placa de identificación del motor.
Nota: Estas instrucciones son posteriores al Paso 6 de “Selección del tipo de autoajuste”.
