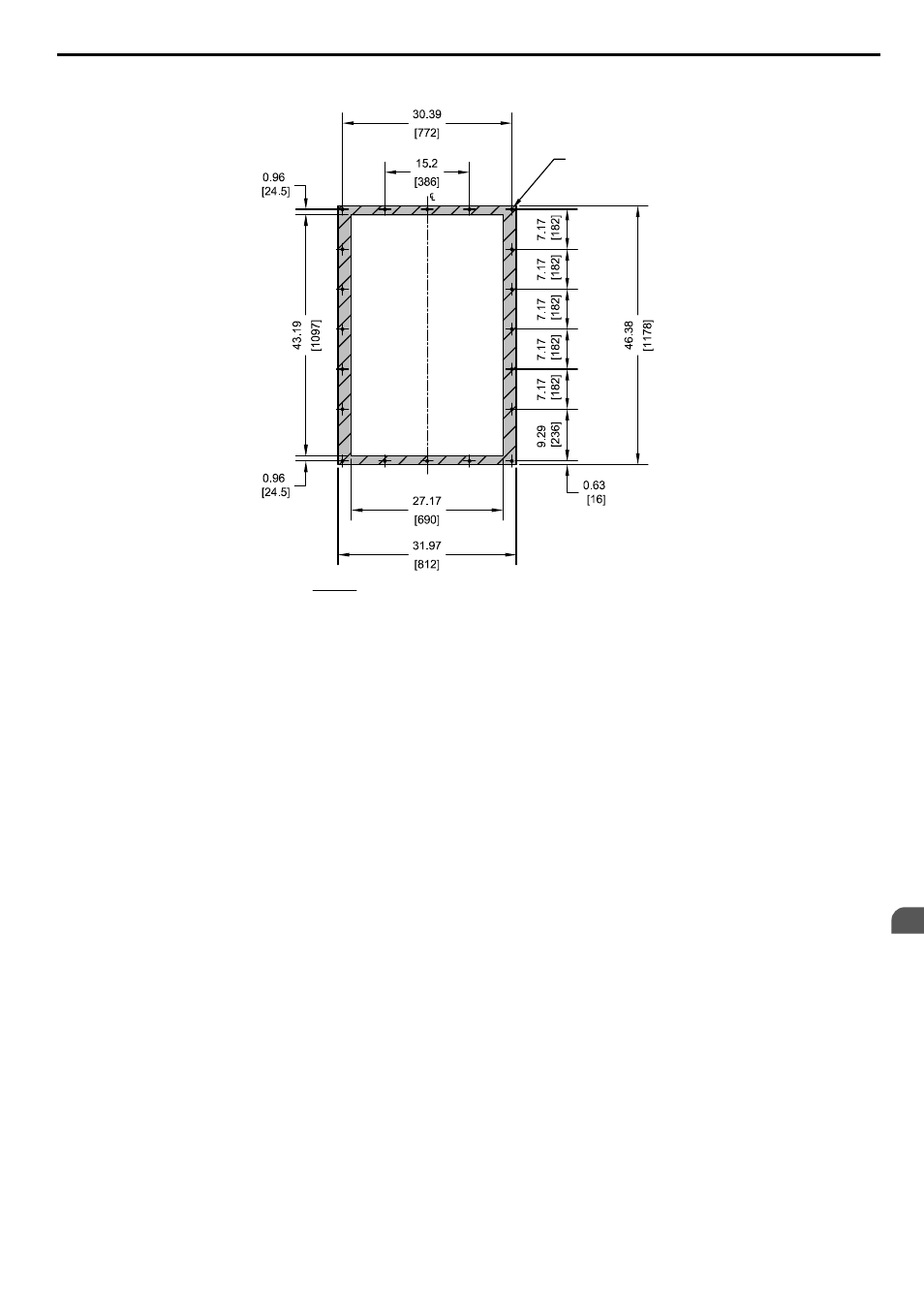

n Dimensiones en corte del panel tipo brida para el montaje externo del disipador de calor
CORTE
NOTAS:
1. TOLERANCIAS DE CORTE:
+/- 0.02 in. [0.5 mm]
2. PROFUNDIDAD DEL DISIPADOR DE CALOR EXPUESTO
3. ESPESOR MÍNIMO RECOMENDADO
DEL PANEL: 10 GA
D = 7.71 in. [196 mm] MENOS EL ESPESOR DEL PANEL
(20) ORIFICIOS
ROSCADOS de
3/8 in. [M10]
Unidad: in. [mm]
Figura 2.59 Modelos 4A0515 y 4A0675
2.2 Dimensiones y pérdida de calor del gabinete tipo brida (parte posterior de NEMA 12)
YASKAWA ELECTRIC TOSP C710616 41E Variador de CA YASKAWA A1000 — Guía de inicio rápido 95
2
Instalación mecánica
