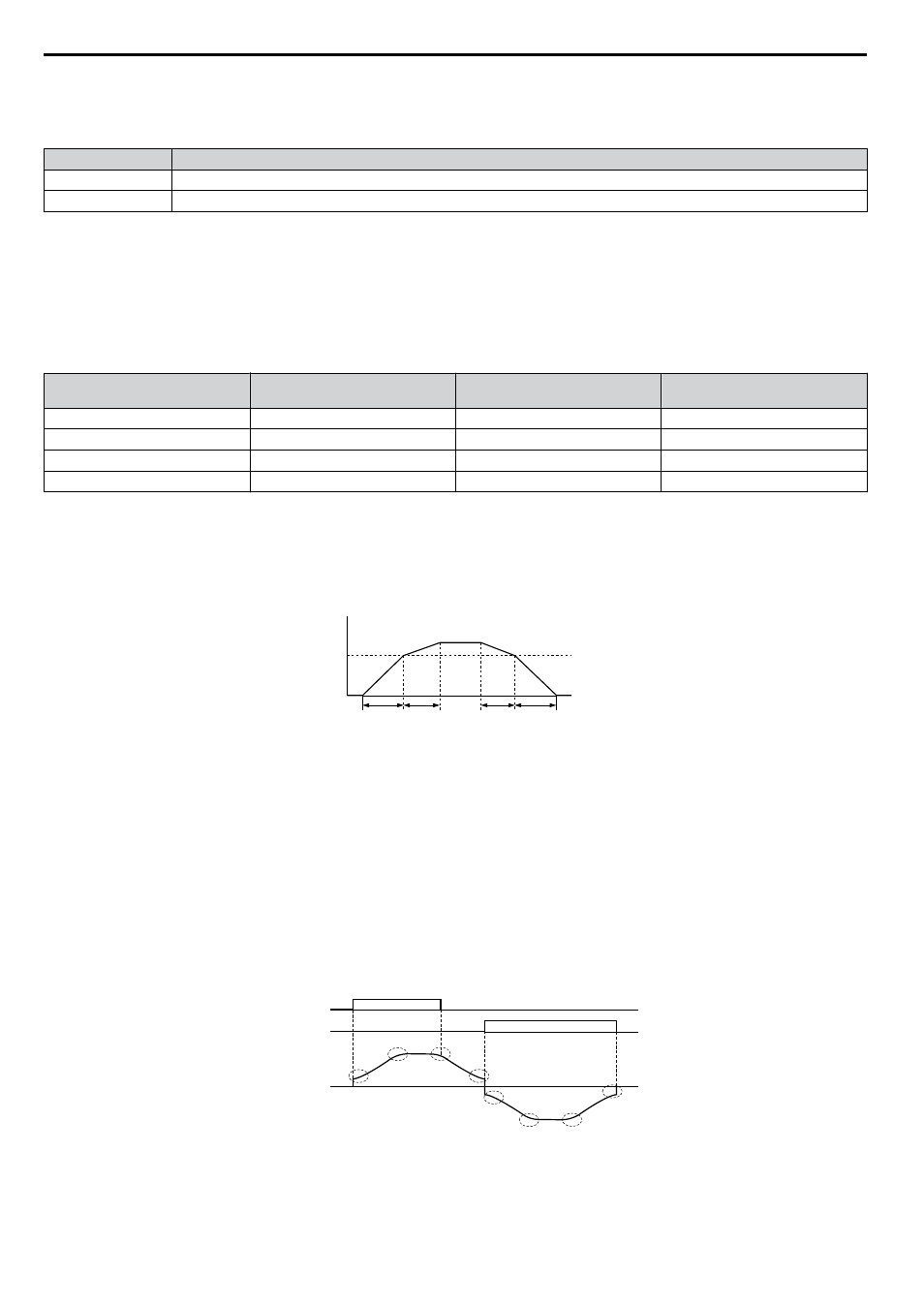

n Unidades de Configuración de Tiempo de Acel./Desacel
Configura las unidades para los tiempos de aceleración y desaceleración usando el parámetro C1-10 (predeterminado =
1).
Configuración Descripción
0 El tiempo está configurado en unidades de 0.01 s, haciendo el rango de configuración 0.00 a 600.00 segundos.
1 El tiempo está configurado en unidades de 0.1 s, haciendo el rango de configuración 0.00 a 6000.0 segundos.
n Cambio de Tiempos de Acel./Desacel. con Terminales de Entrada Digital
Pueden seleccionarse hasta cuatro diferentes tiempos de aceleración / desaceleración usando dos terminales de entrada
digital S1 a S7 cualesquiera.
Programe dos parámetros H1-01 a H1-07 en “07” (Tiempo de Acel./Desacel. 1) y “1A” (Tiempo de Acel./Desacel. 2). La
combinación de estas dos entradas activa los tiempos de aceleración/desaceleración como se muestra a continuación. A
medida que los contactos de las terminales se abren y se cierran, las siguientes combinaciones de tiempo de aceleración y
desaceleración son posibles:
Tiempo de Acel./Desacel. 1
H1- = 7
Tiempo de Acel./Desacel. 2
H1- = 1A
Tiempo de Aceleración Tiempo de Desaceleración
Abierto (no seleccionado) Abierto (no seleccionado) C1-01 C1-02
Cerrado Abierto (no seleccionado) C1-03 C1-04
Abierto (no seleccionado) Cerrado C1-05 C1-06
Cerrado Cerrado C1-07 C1-08
n Tiempos de Aceleración/Desaceleración de Cambio Automático
El inversor puede cambiar automáticamente entre los tiempos de aceleración y desaceleración.
Cuando la frecuencia de salida alcanza el valor configurado en C1-11, el inversor cambiará los tiempos de aceleración y
desaceleración como se muestra en la figura a continuación. Configurar C1-11 a 0.0 Hz deshabilita esta función.
Frecuencia de Salida
Tiempo de Acel./Desacel.
Frecuencia de Conmutación
Cuando la frecuencia de salida
Cuando la frecuencia de salida
C1-11, el inversor usa el Tiempo de Acel./Desacel. 2 (C1-07, -08)
C1-11, el inversor usa el Tiempo de Acel./Desacel. 1 (C1-01, -08)
C1-11
C1-07 C1-01 C1-02 C1-08
configuración configuración configuración configuración
Figura 4.21 Frecuencia de Conmutación de Tiempo de Acel./Desacel.
n Uso de las Características de Curva S durante la Aceleración/Desaceleración
Uso de las características de Curva S para suavizar la aceleración y desaceleración y minimizar el choque abrupto de la
carga. Configure el tiempo característico de la curva S durante la aceleración/desaceleración al arrancar y la aceleración/
desaceleración al detenerse.
Nota: 1. Configurar las características de la curva S alargará los tiempos de acel./desacel. como sigue: Tiempo de Acel. = Tiempo de Acel.
Seleccionado + (C2-01 + C2-02)/2 Tiempo de Desacel. = Tiempo de Desacel. Seleccionado + (C2-03 + C2-04)/2
2. Configure los tiempos de curva S más largos usando el Control de Vector de Ciclo Abierto de PM.
Ejemplo de Configuración
Figura 4.22 ilustra las características de curva S cambiando entre la marcha adelante y la reversa.
Comando de
Avance hacia Adelante
Comando de
Avance en Reversa
Frecuencia
de Salida
C2-01
C2-02 C2-03
C2-04
C2-01
C2-02 C2-03
C2-04
Figura 4.22 Características de Curva S
4.6 Ajustes Básicos de Configuración del Inversor
