Yaskawa V1000 - Manual (Página 294)

Drive CIMR-
V
Datos del Filtro (Fabricante: Schaffner)
Tipo
Corriente
Nominal
[A]
Peso
[kg]
Dimensiones
[W x L x H] (mm)
Y x X
Tornillo de
Montaje A
Tornillo de
Montaje de
Filtro
2A0020 FS 5856-30-07 30 0.9 144 x 174 x 50 120 x 161 M4 M5
2A0030 FS 5973-35-07 35 1.4 141 x 330 x 46 115 x 313 M4 M5
2A0040 FS 5973-60-07 60 3.0 206 x 355 x 60 175 x 336 M5 M6
2A0056 FS 5973-100-07 60 3.0 206 x 355 x 60 175 x 336 M5 M6
2A0069 FS 5973-100-07 100 4.9 236 x 408 x 80 205 x 390 M8 M8
Unidades Trifásicas de 200 V
4A0001 FS 5857-5/07 5 0.5 111 x 169 x 45 91 x 156 M4 M5
4A0002 FS 5857-5/07 5 0.5 111 x 169 x 45 91 x 156 M4 M5
4A0004 FS 5857-10/07 10 0.75 111 x 169 x 45 91 x 156 M4 M5
4A0005 FS 5857-10/07 10 0.75 111 x 169 x 45 91 x 156 M4 M5
4A0007 FS 5857-10/07 10 0.75 111 x 169 x 45 91 x 156 M4 M5
4A0009 FS 5857-20/07 20 1.0 144 x 174 x 50 120 x 161 M4 M5
4A0011 FS 5857-20/07 20 1.0 144 x 174 x 50 120 x 161 M4 M5
4A0018 FS 5972-35-07 35 2.1 206 x 355 x 50 175 x 335 M4 M5
4A0023 FS 5972-35-07 35 2.1 206 x 355 x 50 175 x 335 M4 M5
4A0031 FS 5972-60-07 60 4.0 236 x 408 x 65 390 x 205 M4 M5
4A0038 FS 5972-60-07 60 4.0 236 x 408 x 65 390 x 205 M6 M6
Nota: Los filtros de ruido para los modelos CIMR-Vo2A0030 a 0069 cumplen el con el IEC61800–3, Categoría 2. Todos los demás modelos
cumplen con la Categoría 1.
H
A
X L
PE
W
Y
LINE
LOAD

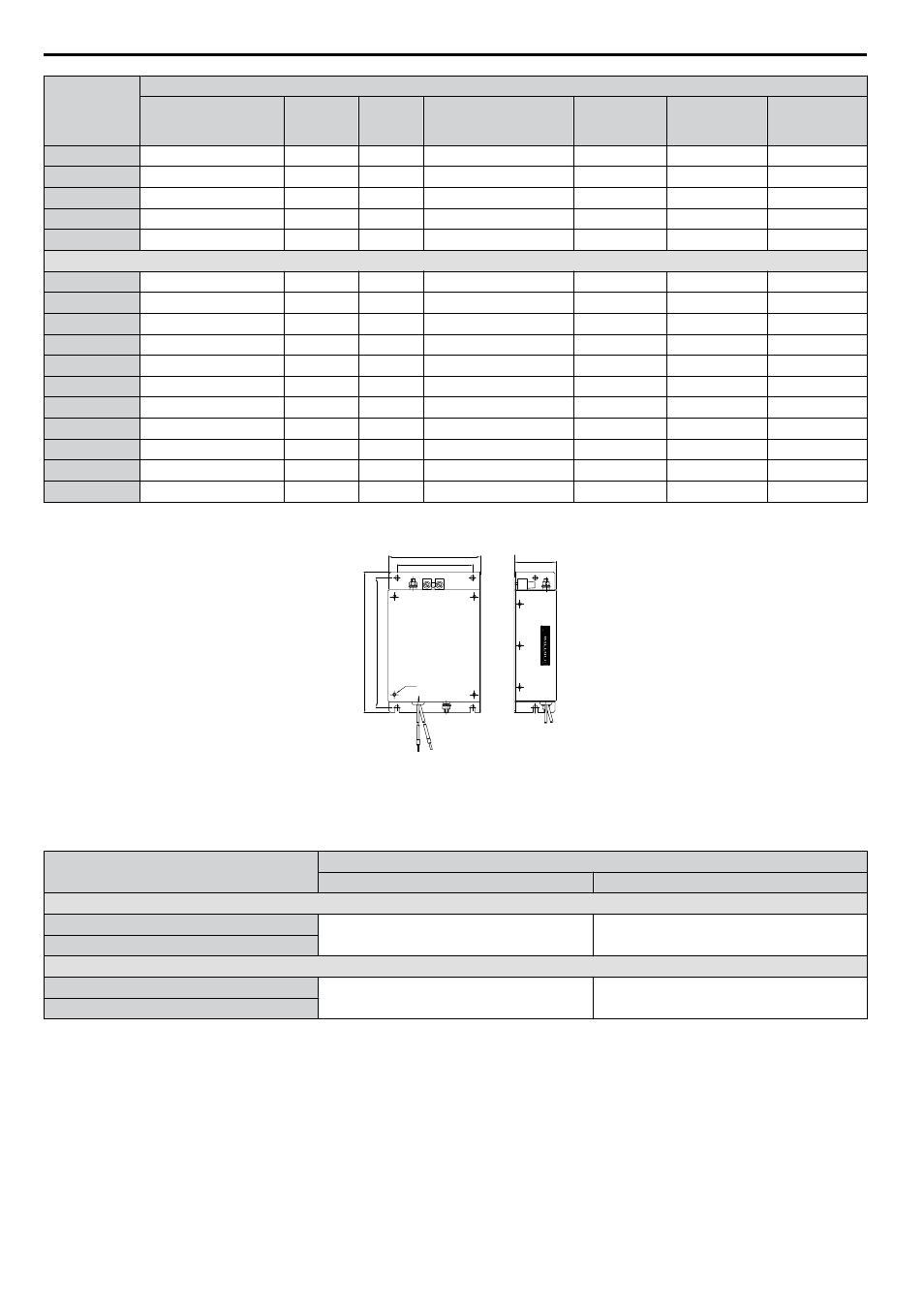

Figura D.6 Dimensiones de un Filtro EMC
n Reactores de CD
Tabla D.3 Reactores de CD para Reducción de Armónicos
Tipo de Inversor
CIMR-V
Reactor de CD
Modelo Capacidad Nominal
Unidades Trifásicas de 200V
2A0004
UZDA-B
5.4 A
8 mH
2A0006
Unidades Trifásicas de 400 V
4A0002
UZDA-B
3.2 A
28 mH
4A0004
Nota: Comuníquese con Yaskawa para obtener información sobre los reactores de CD para otros modelos.
D.2 Estándares Europeos
294 YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
