D.4 Precauciones de Seguridad para Desactivación de la Entrada
u Descripción de la Función de Desactivación Segura
La función de Desactivación Segura puede utilizarse para realizar un alto seguro siguiendo el EN60204-1, categoría de
alto 0 (Alto no controlado por eliminación de alimentación). Está diseñada para cumplir los requisitos del EN954-1,
Categoría de Seguridad 3 y EN61508, SIL2.
Eliminar el voltaje de la terminal H1 activa la desactivación de la salida del inversor, es decir, se corta la fuente de
alimentación deteniendo la conmutación de los transistores de salida en una manera segura y se muestra “Hbb” en la
pantalla. La Desactivación Segura es aplicable para motores de inducción y de imán permanente.
Nota: La salida del inversor se interrumpe en menos de 1 ms después de activar la entrada de seguridad.
u Instalación
• Si se utiliza la función de Desactivación segura, el enlace alámbrico entre las terminales HC y H1, el cual está preinstalado
al embarcar, debe quitarse totalmente.
• Conecte el inversor a un dispositivo de interrupción EN954-1, Categoría de Seguridad 3 para que en caso de una solicitud
de alto seguro la conexión entre las terminales HC y H1 se abra.
• El cableado para la entrada de seguridad debe mantenerse menos de 30 metros de longitud.
Fuente de Alimentación
Inversor
Controlador
EN954-1 Cat. 3
Dispositivo de
Seguridad
HC
H1
M

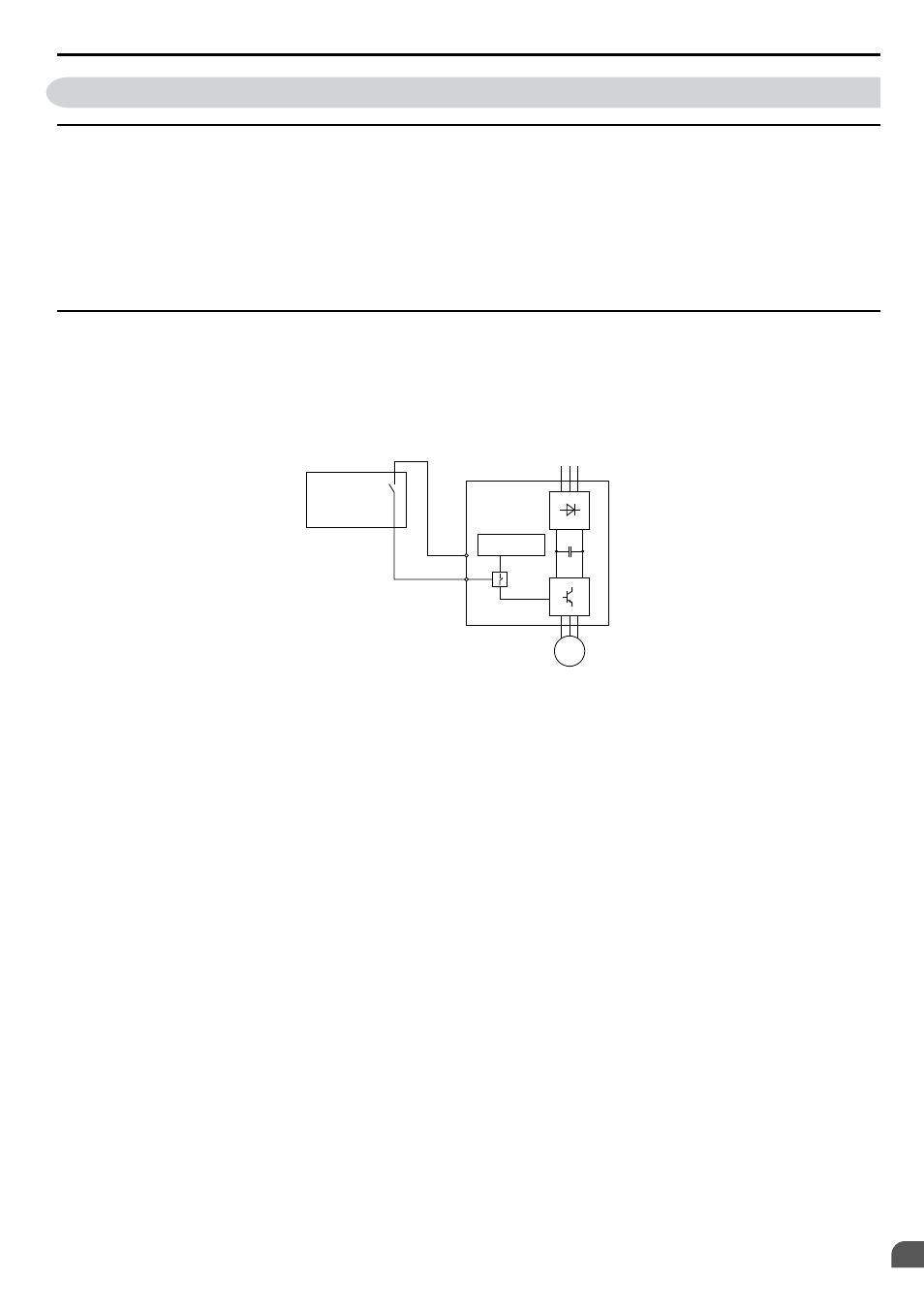

Figura D.9 Ejemplo de Cableado de Desactivación Segura
Nota: 1. Para asegurar que la función de Desactivación Segura cumpla apropiadamente los requisitos de la aplicación, debe realizarse una
evaluación de riesgos detallada para el sistema de seguridad completo.
2. El inversor debe instalarse en un gabinete con un grado de protección de por lo menos IP54 con el fin de mantener un cumplimiento
de EN954-1, categoría de seguridad 3.
3. Si el dispositivo de seguridad y el inversor están instalados en gabinetes por separado, los cables de la Desactivación Segura deben
instalarse en una manera que evite los cortocircuitos.
4. La función de Desactivación Segura no corta el suministro de energía al inversor y no proporciona aislamiento eléctrico. Antes de
realizar cualquier instalación o trabajo de mantenimiento, el suministro de energía de los inversores deberá apagarse.
5. Al utilizar motores PM, deberá considerarse lo siguiente:
Incluso si la función HWBB está activa, aunque es poco probable, puede ocurrir una falla en dos de los
dispositivos de alimentación de energía de los inversores, lo que significa que la corriente fluye a través del
devanado del motor. En un motor de inducción no puede producirse torque por este medio. Sin embargo, si
esto ocurre y un motor PM está conectado, se produce torque ocasionando una alineación de los imanes del
rotor. El rotor puede girar hasta 180 grados eléctricamente. Debe asegurarse de que este posible modo de falla
no sea crítico para la seguridad de la aplicación.
6. El tiempo desde la apertura de la entrada de Desactivación Segura hasta que la salida del inversor se apaga es menor a 1 ms.
