1.4 Nombres de los Componentes
Esta sección ilustra los componentes del inversor como se mencionan en este manual.
Nota: Refiérase a Instrucciones de Operación PAG. 118 para una descripción detallada de las funciones del operador digital. El operador de
led digital no es removible.
Nota: El número de ventiladores de enfriamiento del impulsor varía según el modelo del impulsor.
u IP20/Chasis Abierto
n CIMR-V Monofásico CA200 V oBA0001B ~ 00003B
CIMR-V Trifásico CA200 Vo2A0001B ~ 0006B
A
B
C
D
E
F
G
H
I
J
L
K
A – Tapa del ventilador
B – Orificio de montaje
C – Disipador de calor
D – Cubierta del conector de
alimentación de energía de CD de
24V opcional
E – Tablero de Terminal Refiérase a
Funciones del Bloque de
Terminales del Circuito de
Control PAG. 54
F – Tapa de Terminal
G – Tornillo de tapa frontal
H – Tapa frontal
I – Puerto de Comunic.
Refiérase a
Comunicaciones de Red PAG.
281
J – operador LED Refiérase a Uso del
Operador LED Digital PAG. 70
K – Cubierta plástica del inversor
L – Ventilador de
Enfriamiento Refiérase a
Ventiladores de Enfriamiento del
Inversor PAG. 184

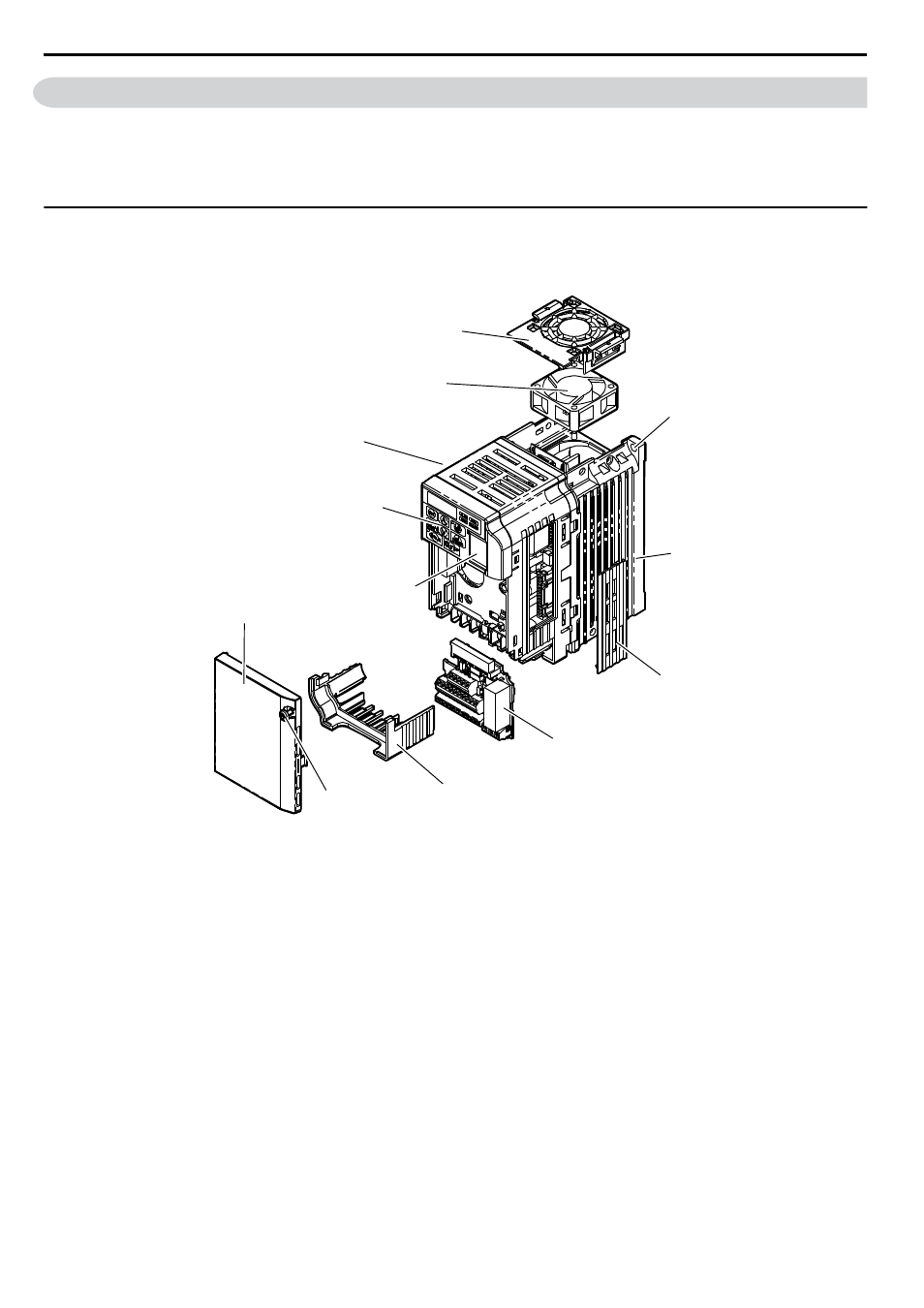

Figura 1.2 Vista Esquemática de los Componentes del Tipo IP20/Chasis Abierto
CIMR-V Trifásico CA200 Vo2A0006B
