3.3 Diagrama de Conexión del Circuito Principal

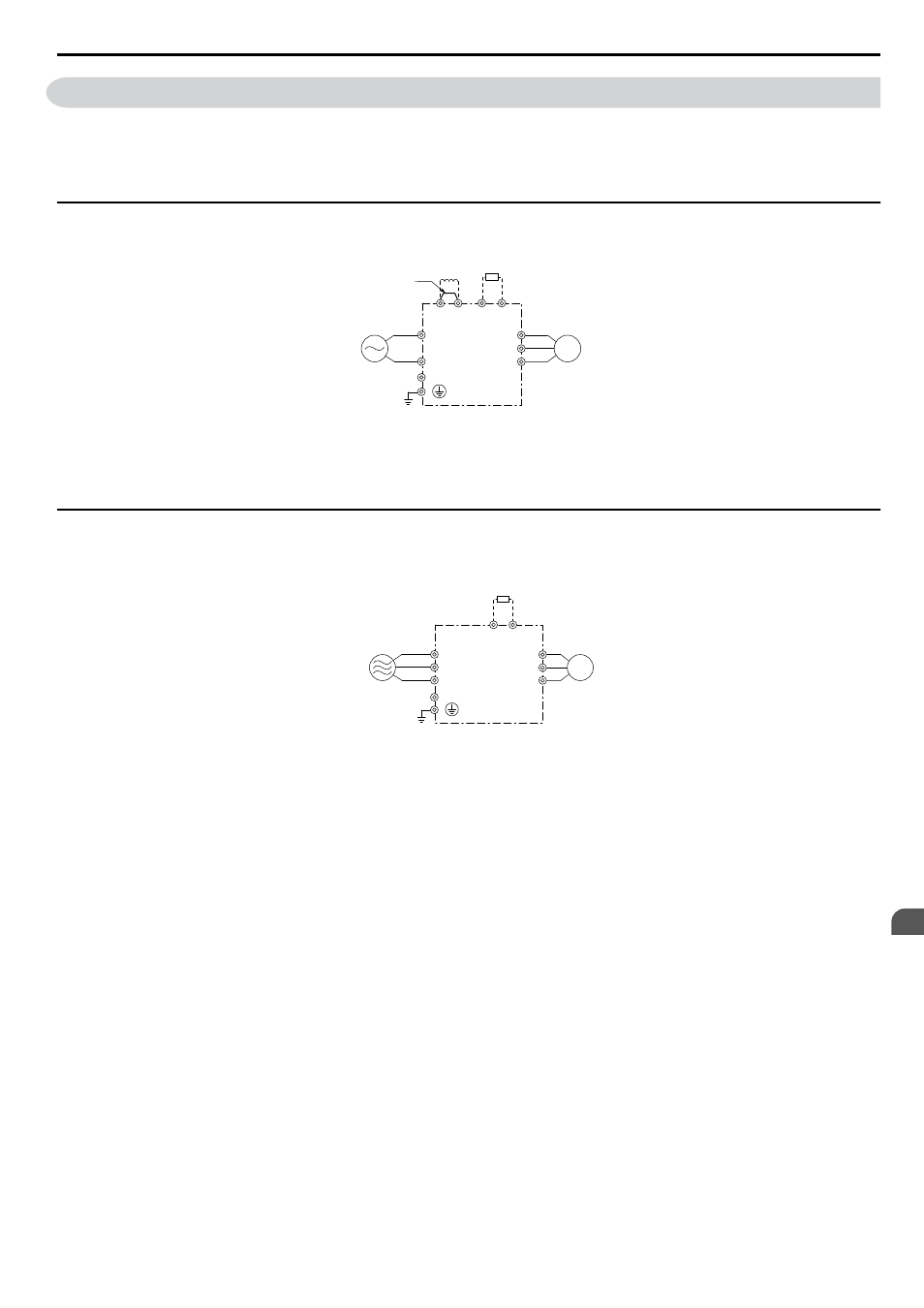

Refiérase a Figura 3.3 y Figura 3.4 para los diagramas de conexión estándar del inversor. Las conexiones pueden variar
con base en la capacidad del inversor. La fuente de alimentación de CD del circuito principal alimenta al circuito principal.
AVISO: No utilice la terminal negativa del bus de CD“-” como terminal de tierra. Esta terminal tiene un potencial de CD de alto voltaje.
Las conexiones inadecuadas del cableado pueden tener como resultado daño al inversor.
u Monofásico de Clase de 200 V (CIMR-VBA0001 ~ 0012)
Inversor
Motor
Monofásico
200 Vca
Unidad de
Resistor de Frenado
(opcional)
R/L1
S/L2
周
U/T1
V/T2
W/T3
B1 B2
Puente
Reactor de CD
(opcional)
周 1 周 2
Figura 3.3 Conexión de las Terminales del Circuito Principal
AVISO: No conecte la terminal T/L3 al utilizar la entrada de la fuente de alimentación monofásica. Un cableado incorrecto puede dañar
el inversor.
u Trifásico de Clase de 200 V (CIMR-V2A0001 ~ 0069)
Trifásico de Clase de 400 V (CIMR-V4A0001 ~ 0038)
Inversor
Motor
Trifásico 200 Vca
(400 Vca)
Unidad de
Resistor de Frenado
(opcional)
R/L1
S/L2
T/L3
周
U/T1
V/T2
W/T3
B1 B2
Puente
Reactor de CD
(opcional)
周 1 周 2
Figura 3.4 Conexión de las Terminales del Circuito Principal
