Con el fin de proteger con seguridad el sistema del inversor, seleccione un cortacircuito que detecte todos los tipos de
corriente (CA y CD) y corrientes de alta frecuencia
Nota: Seleccione un GFCI diseñado específicamente para un inversor de CA. el tiempo de operación debe ser por lo menos 0.1 segundo con un
amperaje de sensibilidad de por lo menos 200 mA por inversor. La forma de onda de salida del inversor puede ocasionar que la corriente
de fuga aumente. Esto puede, a su vez, ocasionar que el cortacircuitos de fuga funcione mal. Siga los pasos a continuación para corregir
el problema:
• Aumente el amperaje de sensibilidad.
• Disminuya la frecuencia de la portadora.
u Instalación de un Contactor Magnético
n Desconexión de la Fuente de Alimentación
El inversor puede apagarse en caso de una falla en el equipo externo como los resistores de frenado, mediante el uso de
un Contactor Magnético (MC).
AVISO: Instale el MC en el lado de entrada del inversor cuando el inversor no deba reiniciarse automáticamente después de una
pérdida de energía. Para obtener la vida de desempeño completa de los capacitores electrolíticos y los relés de los circuitos, absténgase
de conmutar el MC más de una vez cada 30 minutos. El uso frecuente puede dañar el inversor. Use el inversor para detener y arrancar
el motor.
n Protección del Resistor de Frenado o de la Unidad del Resistor de Frenado
Use un MC en el lado de entrada del inversor para proteger un resistor de frenado o una unidad de resistor de frenado del
sobrecalentamiento o del fuego.
ADVERTENCIA! Peligro de Incendio. Al utilizar una unidad de frenado, use un relé térmico en los resistores y configure una salida de
contacto de falla para que la unidad de resistor de frenado desconecte la alimentación de energía principal mediante un contactor de
entrada. La protección inadecuada del circuito de frenado puede tener como resultado lesiones graves o la muerte a causa de los
resistores sobrecalentados.
u Conexión de un Reactor de CA o CD
Los reactores de CA y CD suprimen los excesos de corriente y mejoran el factor de potencia en el lado de entrada del
inversor.
Para una mejor supresión de la corriente armónica, use un reactor de CA y un reactor de CD en conjunto.
Use un reactor de CD, un reactor de CA o ambos:
• Para suprimir la corriente armónica o mejorar el factor de potencia de la fuente de alimentación.
• Al utilizar un interruptor de capacitor de avance.
• Con un transformador de fuente de alimentación de gran capacidad (sobre 600 kVA).
Nota: Use un reactor de CA o CD también al conectar un convertidor tiristor (como un inversor de CD) al mismo sistema de fuente de
alimentación, sin importar las condiciones de la fuente de alimentación.
n Conexión de un Reactor de CA
B A
C D
R/L1 U
V
W
X
Y
Z
S/L2
T/L3
A – Fuente de Alimentación
B – MCCB C – Reactor de CA
D – Inversor

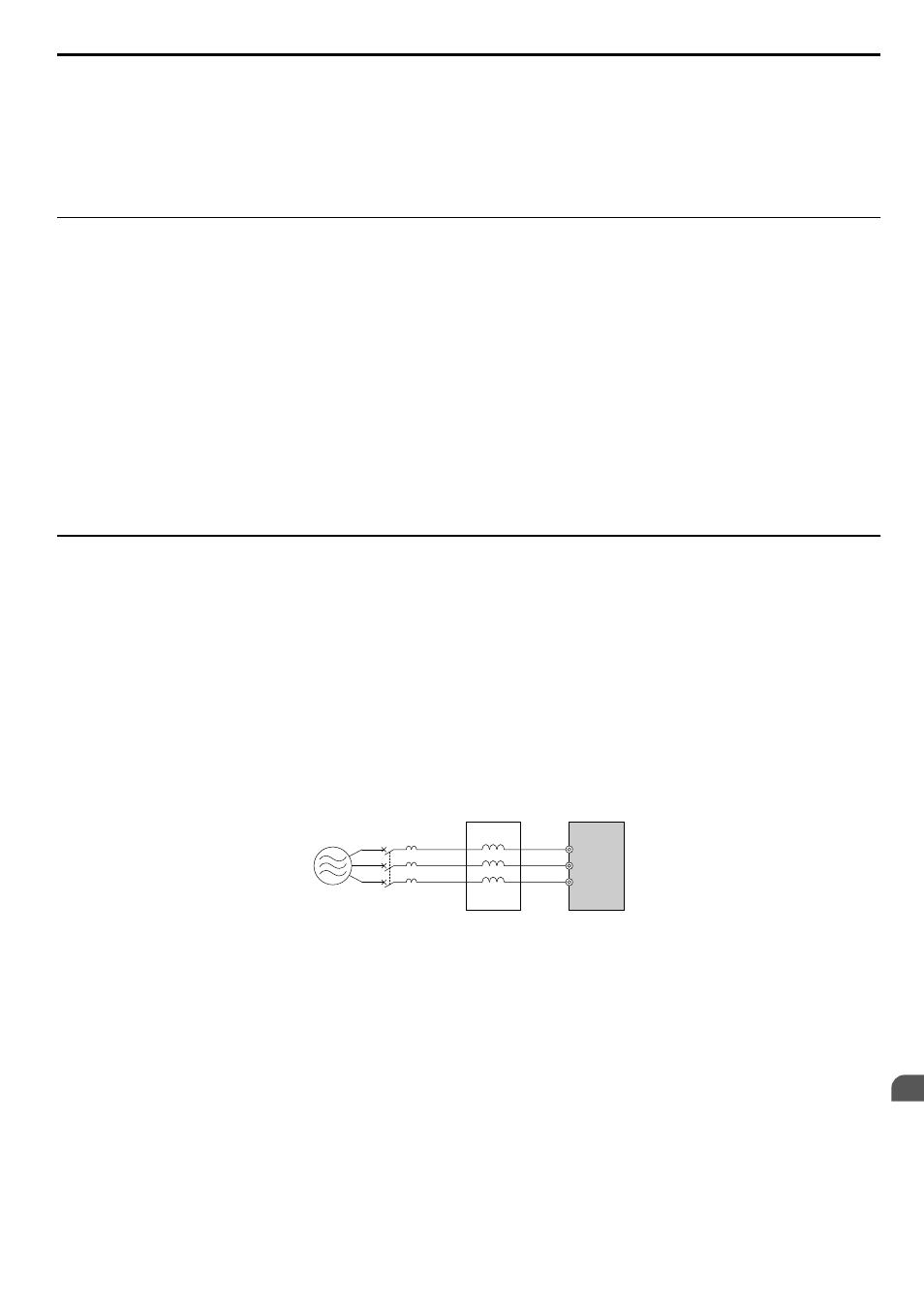

Figura 7.4 Conexión de un Reactor de CA
7.4 Instalación de Dispositivos Periféricos
