Procedimiento de configuración de comunicación, Figura – Yaskawa V1000 Manual del usuario
Página 284

S1
S2
S3
S4
S5
S6
S7 HC SC H1 RP
R+ R-
S+ S-
IG
P1
P2 PC A1
A2
+V AC AM AC MP
MC
MB
MA

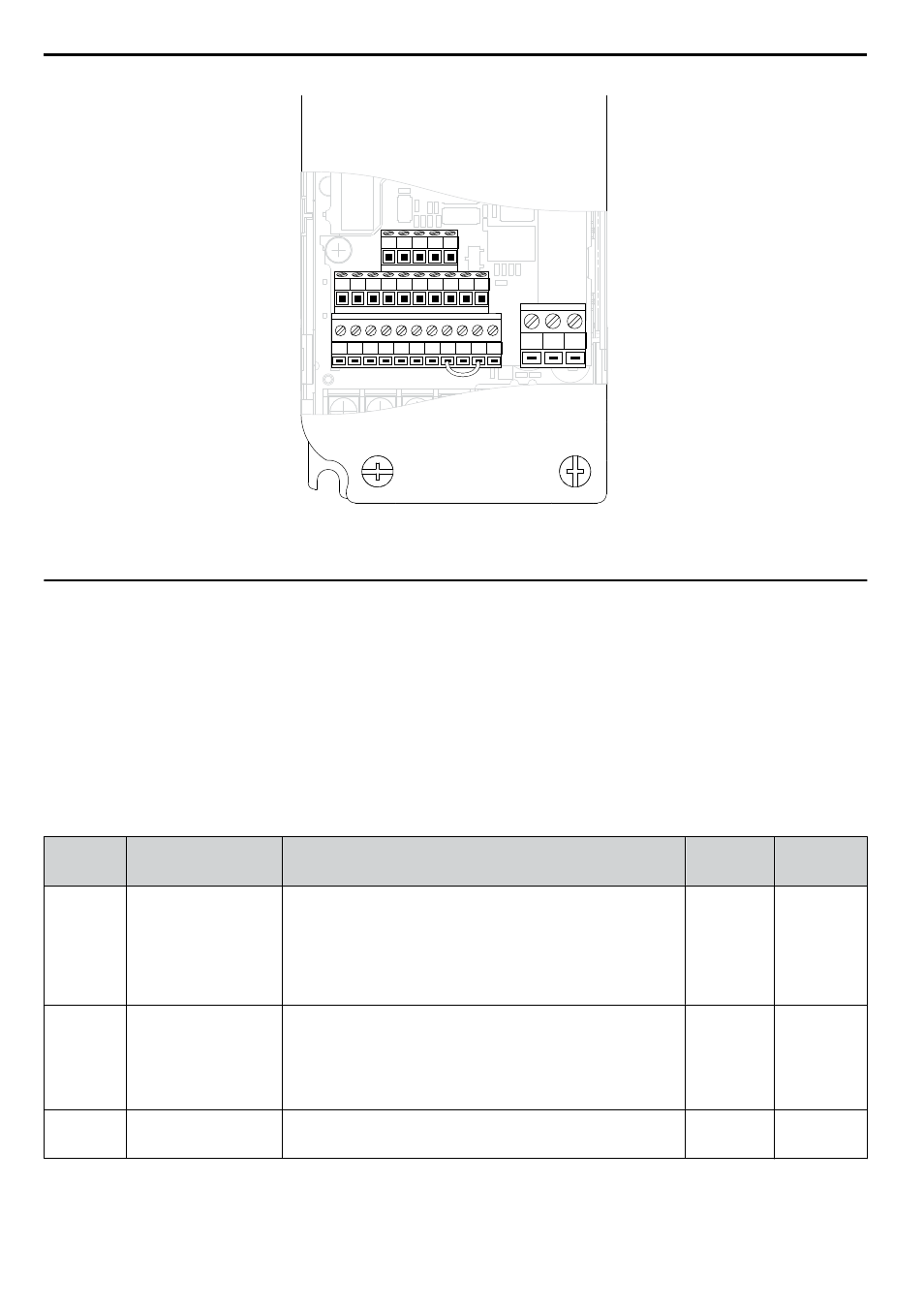

Figura C.4 Configuración del Bloque de Terminales del Circuito de Control
(CIMR-VA; CIMR-VU)
u
Procedimiento de Configuración de Comunicación
Use el siguiente procedimiento para comunicarse con el PLC.
1.
APAGUE la alimentación de energía al inversor y conecte el cable de comunicación entre el PLC (u otro dispositivo
maestro) y el inversor.
2.
ENCIENDA la alimentación de energía de entrada al inversor.
3.
Ajuste los parámetros de comunicación requeridos (H5-01 a H5-07) usando el Operador Digital.
4.
APAGUE la alimentación de energía al inversor y compruebe que la visualización del Operador Digital se haya
extinguido completamente.
5.
ENCIENDA la alimentación de energía de entrada al inversor nuevamente.
6.
Realice la comunicación con el dispositivo maestro.
Tabla C.4 Parámetros Relacionados con la Comunicación Serial
No. de
Parámetro
Nombre del parámetro
Visualización del
Operador Digital
Descripción
Rango de
configuraci
ón
Configuració
n de Fábrica
b1-01
Fuente de Referencia de
Selección de Referencia de
Frecuencia
Selecciona la fuente de entrada de referencia de frecuencia.
0: Operador - Velocidad Digital predefinida U1-01 ó d1-01 a d1-17.
1: Terminales - Terminal de entrada analógica A1 (o terminal A2 con
base en el parámetro H3-09).
2: Comunicación Serial - terminales MEMOBUS/Modbus RS-422/485
R+, R-, S+ y S-.
3: Opción PCB
4: Entrada de Pulso (RP Terminal)
0 a 4
1
b1-02
Fuente de avance de
Selección del comando de
avance
Selecciona la fuente de entrada del comando de avance.
0: Operador - Teclas RUN (ejecutar) y STOP (alto) en el operador
digital.
1: Terminales - Contacto cerrado en las terminales S1 ó S2.
2: Comunicación Serial - terminales MEMOBUS/Modbus RS-422/485
R+, R-, S+ y S-.
3: Opción PCB.
0 a 3
1
H5-01
Comunic. Serial de
Dirección de Nodo del
inversor
Selecciona el número de nodo (dirección) de la estación de inversor para
las terminales MEMOBUS/Modbus R+, R-, S+, S-. Apague y encienda
la alimentación para que la configuración tenga efecto.
0 a 20 Hexa
1F
C.1 Configuración Básica de MEMOBUS/Modbus
284
YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
