n Reducción de Potencia de Inversor
Debe reducirse la potencia del equipo de conversión de energía después de una cierta altitud (normalmente 1000 metros)
El equipo que dependa del aire como su medio de aislamiento y enfriamiento tiene una elevación de temperatura mayor
y un valor de fuerza dieléctrica menor cuando se opera a altitudes mayores a los 1000 metros (3300 pies). La aplicación
de los factores de reducción de potencia correctos es necesaria para evitar la falla del inversor.
El efecto de grandes alturas puede resultar finalmente en daño térmico a los semiconductores de energía y a los componentes
relacionados (efectividad reducida de los disipadores de calor) así como menores capacidades de resistencia dieléctrica.
La reducción de potencia por gran altitud es, por lo tanto, una consideración importante durante la aplicación inicial del
inversor. Figura A.3 se proporciona como una referencia rápida para ayuda en la reducción de potencia del inversor sobre
una altitud especificada.
Nota: Esta reducción se aplica sólo al inversor. Sin embargo, si el inversor se coloca en un gabinete presurizado de manera que la presión interna
se mantenga al valor de la presión atmosférica a 3300 pies, entonces no hay necesidad de reducir la potencia. Ejemplo: El disipador de
calor está expuesto al exterior y no se encuentra bajo presión positiva en un gabinete cerrado con enfriamiento por aire forzado o un sistema
de aire acondicionado. En tal caso, se requiere reducir la potencia.
102
100
98
96
94
92
90 2000 2500 3000 3500 4000 4500 5000 1500 1000 500 0
102
100
98
96
94
92
90 6560 8200 9840 11480 13120 14760 16400 4920 3280 1640 0
Factor de Reducción en Función de la
Altitud Sobre el Nivel del Mar ( En metros )
Coriente de salida del inversor
(% de la corriente nominal de placa )
Altitud ( en metros )
Límite para series de 400 V
Límite para series de 200 V
Corriente de salida para
servicio continuo. (%)
Factor de Reducción en Función de
Altitud Sobre el Nivel del Mar ( En pies )
Altitud ( en pies )
Límite para series de 400 V
Límite para series de 200 V
Corriente de salida para
servicio continuo. (%)
Coriente de salida del inversor
(% de la corriente nominal de placa )

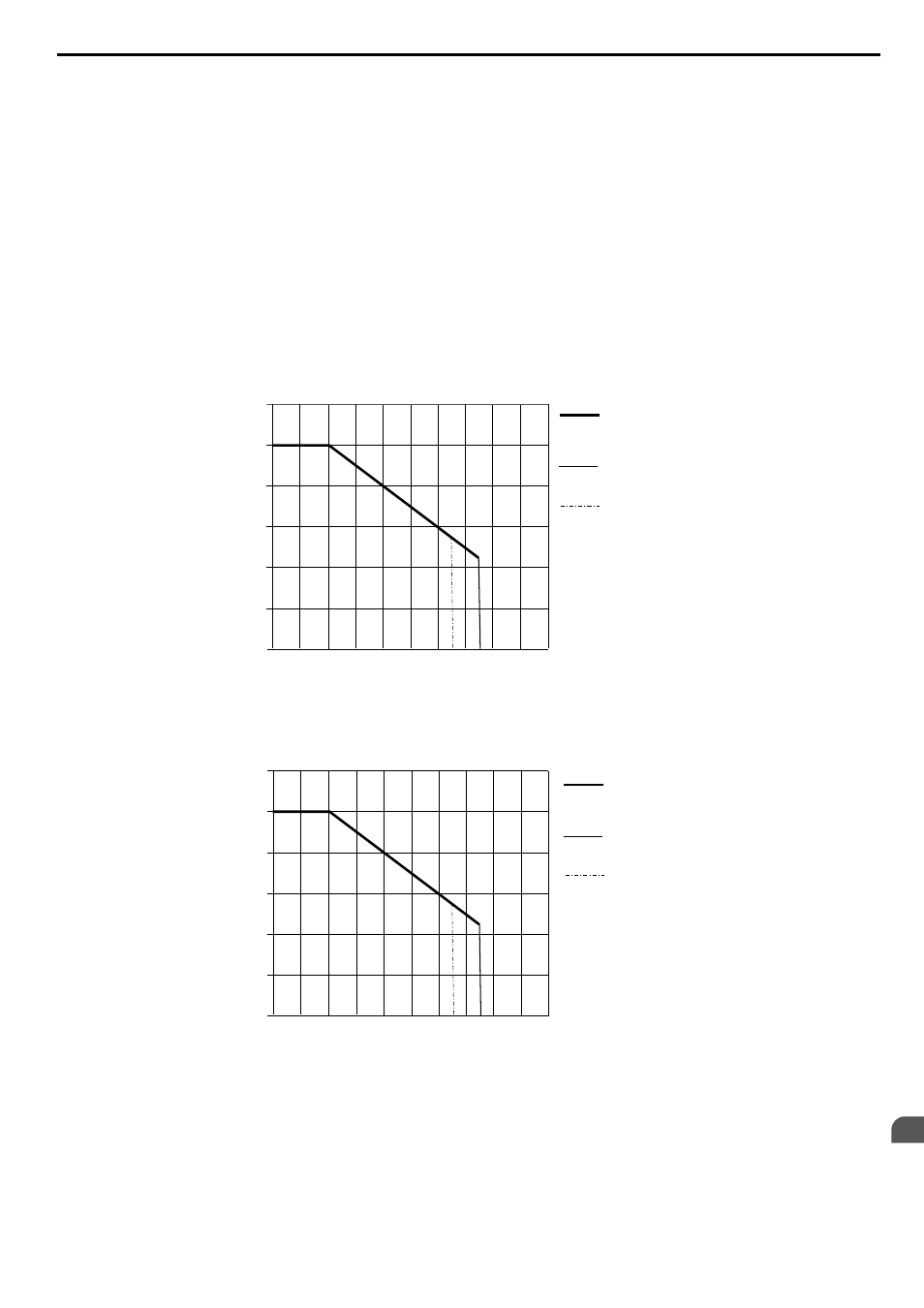

Figura A.3 Reducción de Potencia por Altitud para Inversores Yaskawa
