3.9 Referencia de Frecuencia Principal
u Interruptor de Terminal A2
La referencia de frecuencia principal puede ser una entrada de señal de voltaje o corriente. Para señales de voltaje pueden
utilizarse ambas entradas analógicas A1 y A2, para las señales de corriente debe utilizarse la entrada A2.
Para utilizar la entrada de corriente en la terminal A2, configure el interruptor DIP S1 en "I" (configuración de fábrica) y
configure el parámetro H3-09 = “2” o “3” (4-20 mA o 0-20 mA). Configure el parámetro H3-10 = “0” (referencia de
frecuencia).
Nota: Si las Terminales A1 y A2 están configuradas ambas para la referencia de frecuencia (H3-02 = 0 y H3-10 = 0), la adición de ambos valores
de entrada acumula la referencia de frecuencia.
Al utilizar la entrada A2 como entrada de voltaje, configure el interruptor DIP S1 en “V” (posición izquierda) y programe
el parámetro H3-09 a“0” (0 a +10 Vcd con límite inferior) o “1” (0 to +10 Vcd sin límite inferior).

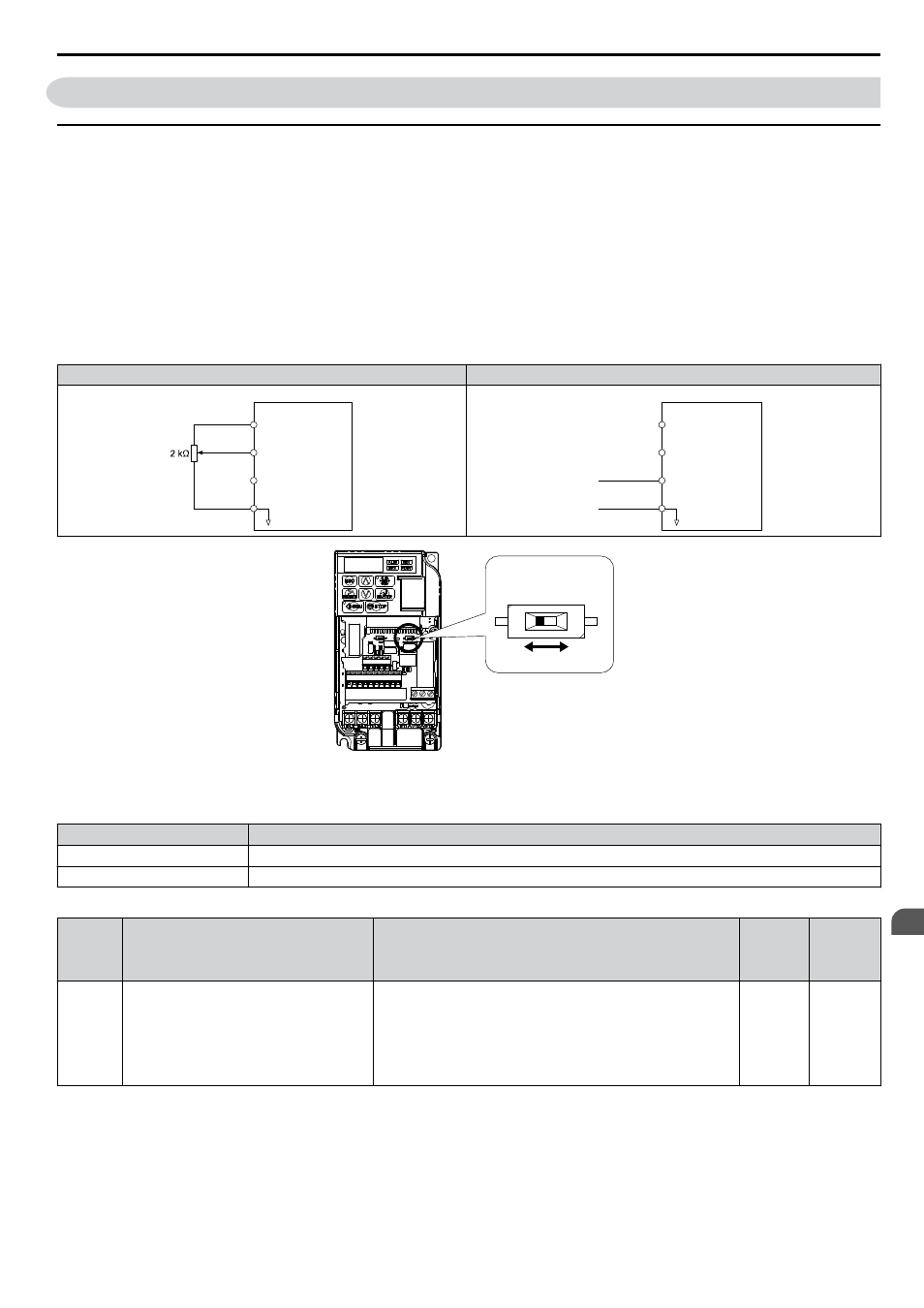

Tabla 3.12 Configuraciones de Referencia de Frecuencia
Entrada de Voltaje Entrada de Corriente
Inversor
+V
A1
A2
AC
+10.5 V
corriente de 20 mA
Referencia de frecuencia
de velocidad principal
(entrada de corriente)
Común de referencia
de frecuencia
Referencia de frecuencia
de velocidad principal
(entrada de voltaje) 0 a 10 V
Inversor
Entrada 4 a 20 mA
o
Entrada 0 a 20 mA
+V
A1
A2
AC
+10.5 V
corriente de 20 mA
Referencia de frecuencia
de velocidad principal
(entrada de corriente)
Común de referencia
de frecuencia
Referencia de frecuencia
de velocidad principal
(entrada de voltaje)
Interruptor DIP S1
V I
Figura 3.29 Interruptor DIP S1
Tabla 3.13 Configuración del interruptor DIP S1
Valor de Configuración Descripción
V (posición izquierda) Entrada de Voltaje (0 a 10 V)
I (posición derecha) Entrada de Corriente (4 a 20 mA o 0 a 20 mA): configuración de fábrica
Tabla 3.14 Parámetro H3-09 Detalles
No. Nombre del Parámetro Descripción
Rango de
Configur
ación
Configur
ación
Predeter
minada
H3-09
Ref. de Frecuencia (corriente)
selección de nivel de señal de terminal A2
Selecciona el nivel de señal para la terminal A2.
0: 0 a +10 V, entrada unipolar (los valores de referencia de
frecuencia negativa están en ceros)
1: 0 a +10 V, entrada bipolar (la referencia de frecuencia negativa
cambia la dirección)
2: 4 a 20 mA
3: 0 a 20 mA
0 a 3 2
