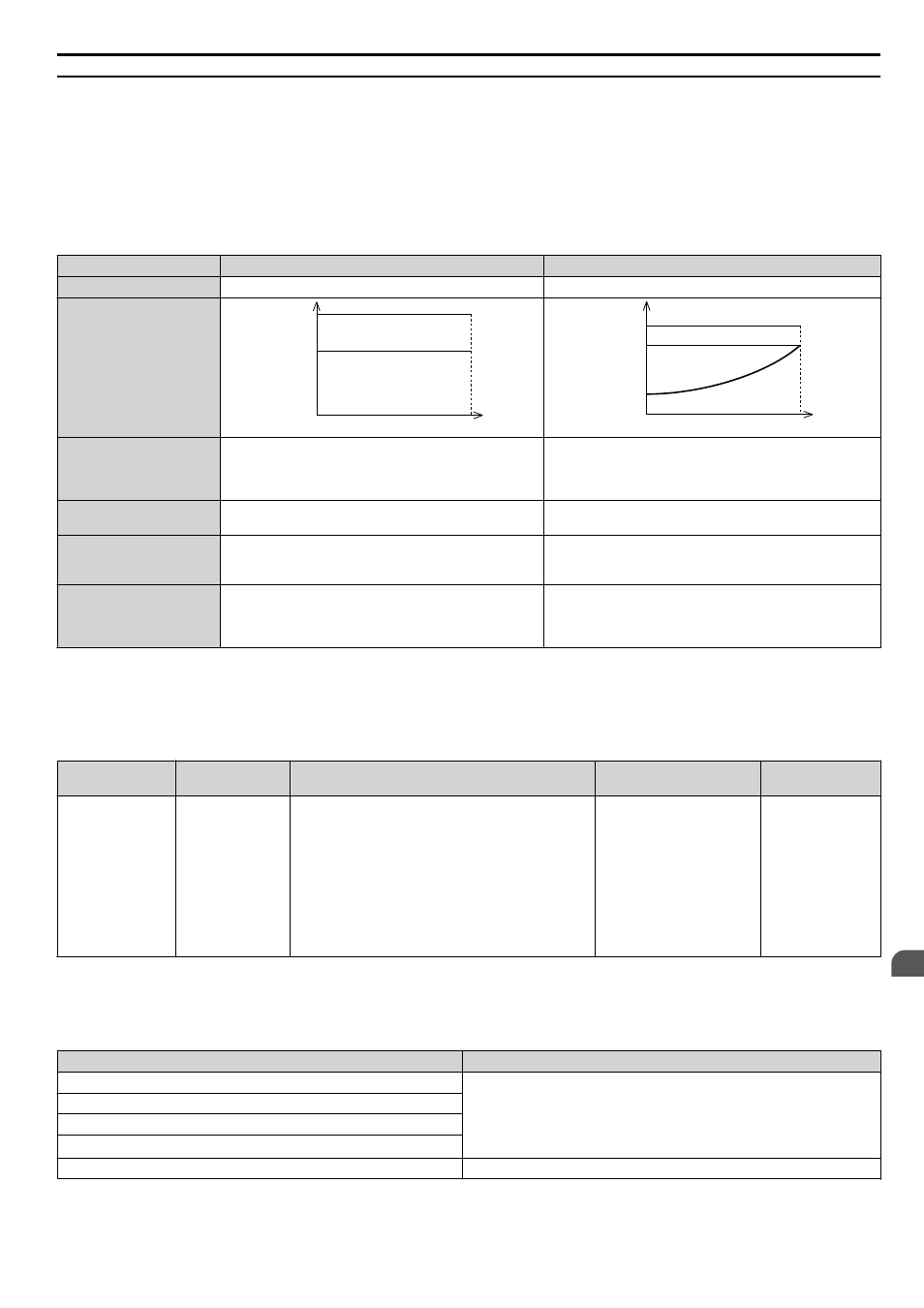

u Modo de Trabajo del Inversor y Selección de Frecuencia de Portadora: C6-01 y C6-02
n Selección del Modo de Trabajo del Inversor: C6-01
El inversor tiene dos modos de trabajo diferentes a seleccionar con base en las características de carga. La corriente nominal
del inversor, capacidad de sobrecarga, frecuencia de portadora y frecuencia de salida máxima cambiarán según la selección
del modo de trabajo. Use el parámetro C6-01 (Ciclo de Trabajo) para seleccionar el Trabajo Pesado (HD) o el Trabajo
Normal (ND) para la aplicación. La configuración de fábrica es ND. Refiérase a Especificaciones PAG. 209 para detalles
acerca de la corriente nominal.
Selecciones de Modo HD y ND
Modo Capacidad HD Capacidad de Trabajo ND
C6-01 0 1
Características
100 %
100 % 0
150 %
Velocidad del Motor
Carga nominal
Sobrecarga
Sobrecarga
Carga nominal
Velocidad del Motor
120 %
100 %
0 100 %
Aplicación
El uso de la capacidad HD está diseñado para aplicaciones
que requieren una alta tolerancia de sobrecarga con torque
de carga constante. Tales aplicaciones incluyen
extrusores, bandas transportadoras y grúas.
Use la capacidad ND para aplicaciones en donde los
requisitos de torque disminuyan junto con la velocidad.
Algunos ejemplos incluyen ventiladores o bombas donde no
se requiera una tolerancia de sobrecarga alta.
Capacidad de Sobrecarga
(OL2)
100% continua, 150% de la corriente nominal del inversor
por 60 s
100% continua, 120% de la corriente nominal del inversor
por 60 s
L3-02 Prevención de
Pérdida de Velocidad
durante la Aceleración
150% 120%
L3-06 Prevención de
Pérdida de Velocidad
durante el
Funcionamiento
150% 120%
Nota: Al seleccionar los parámetros del motor HD/ND, E2 y E4 cambian a los valores máximos para los motores aplicables.
n Selección de la Frecuencia de la Portadora: C6-02
Frecuencias de Portadora Fijas
La frecuencia de la portadora puede configurarse usando el parámetro C6-02 como se muestra en la tabla a continuación.
Parámetro Nombre Descripción
Rango de
Configuración
Predeterminado
C6-02
Frecuencia de
Portadora
1 : 2.0 kHz
2 : 5.0 kHz
3 : 8.0 kHz
4 : 10.0 kHz
5 : 12.5 kHz
6 : 15.0 kHz
7 : PWM1 Oscilante
8: PWM2 Oscilante
9: PWM3 Oscilante
A: PWM4 Oscilante
F: Definido por el usuario (C6-03 a C6-05)
1 a F
depende del tamaño
del inversor
Nota: Las configuraciones 7 a A para el parámetro C6-02 usan un PWM oscilante equivalente a un ruido audible de 2 kHz. Esta función convierte
el ruido del motor en un ruido blanco menos obtrusivo.
Nota: El límite superior para la frecuencia de la portadora se determina por la capacidad del inversor.
Precauciones al configurar el parámetro C6-02:
Síntoma Remedio
La velocidad y el torque son inestables a velocidades bajas.
Disminuya la frecuencia de la portadora.
El ruido del inversor está afectando a los dispositivos periféricos.
Corriente de fuga excesiva desde el inversor.
El cableado entre el inversor y el motor es demasiado largo.
<1>
El ruido acústico del motor es demasiado fuerte. Aumente la frecuencia de la portadora o use un PWM oscilante.
<1> Puede ser necesario disminuir la frecuencia de portadora si el cable del motor es demasiado largo. Refiérase a la tabla a continuación.
