Yaskawa V1000 - Manual (Página 60)

avance / alto
adelante
avance / alto
reversa
Falla externa N.O.
Restablecimiento
de falla
Velocidad
multipasos 1
Velocidad
multipasos 2
Frecuencia de
avance lento
Fuente de
alimentación
externa
+24 V
Entrada multifunción
SUMIDERO
FUENTE
+24 V
S3
SUMIDERO
FUENTE
Cable blindado
Inversor
SC
S1
S2
S3
S4
S5
S6
S7

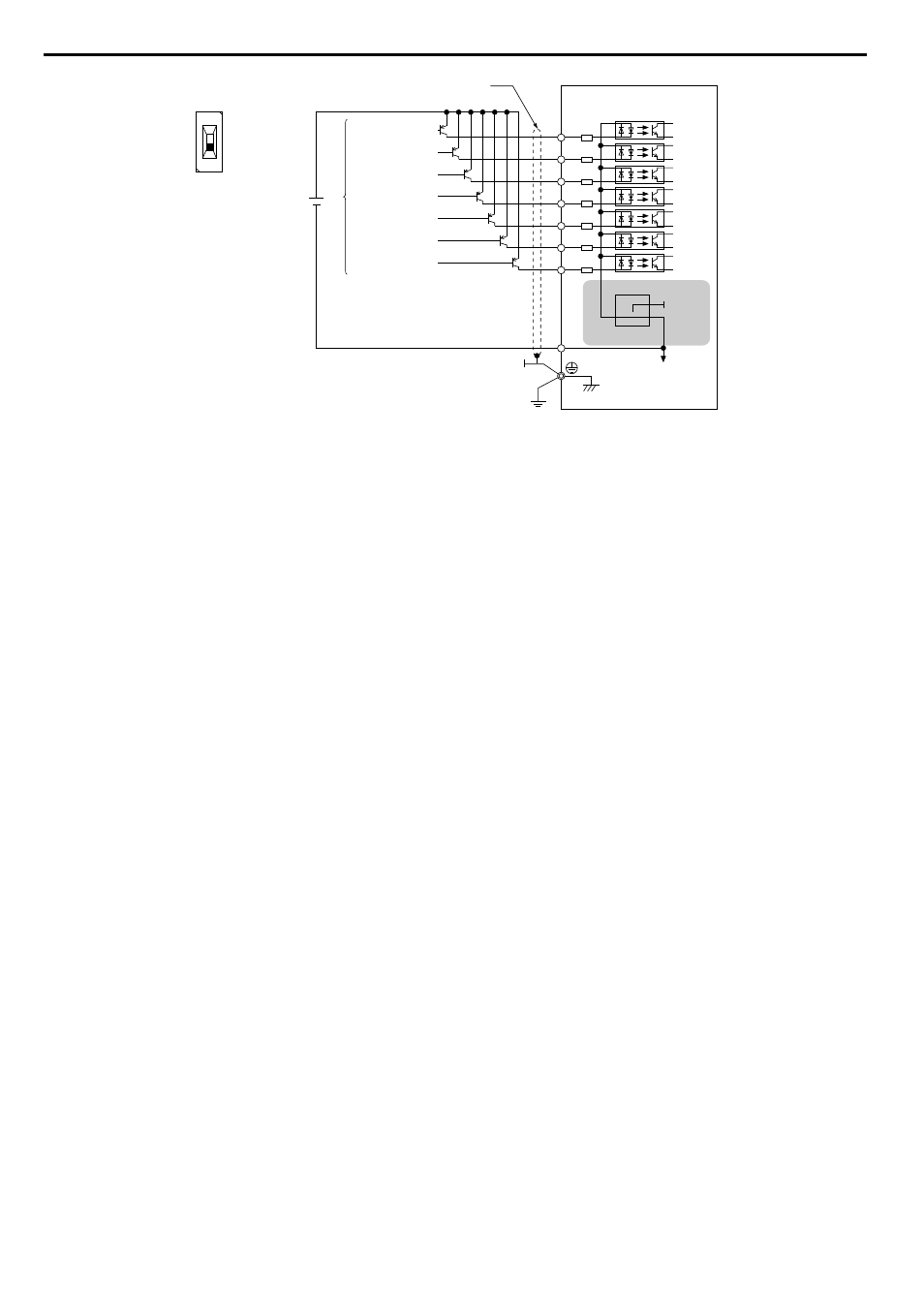

Figura 3.28 Modo de Fuente: Secuencia desde Transistor PNP (Común de +24 V)
3.8 Conexiones de E/S
60 YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
