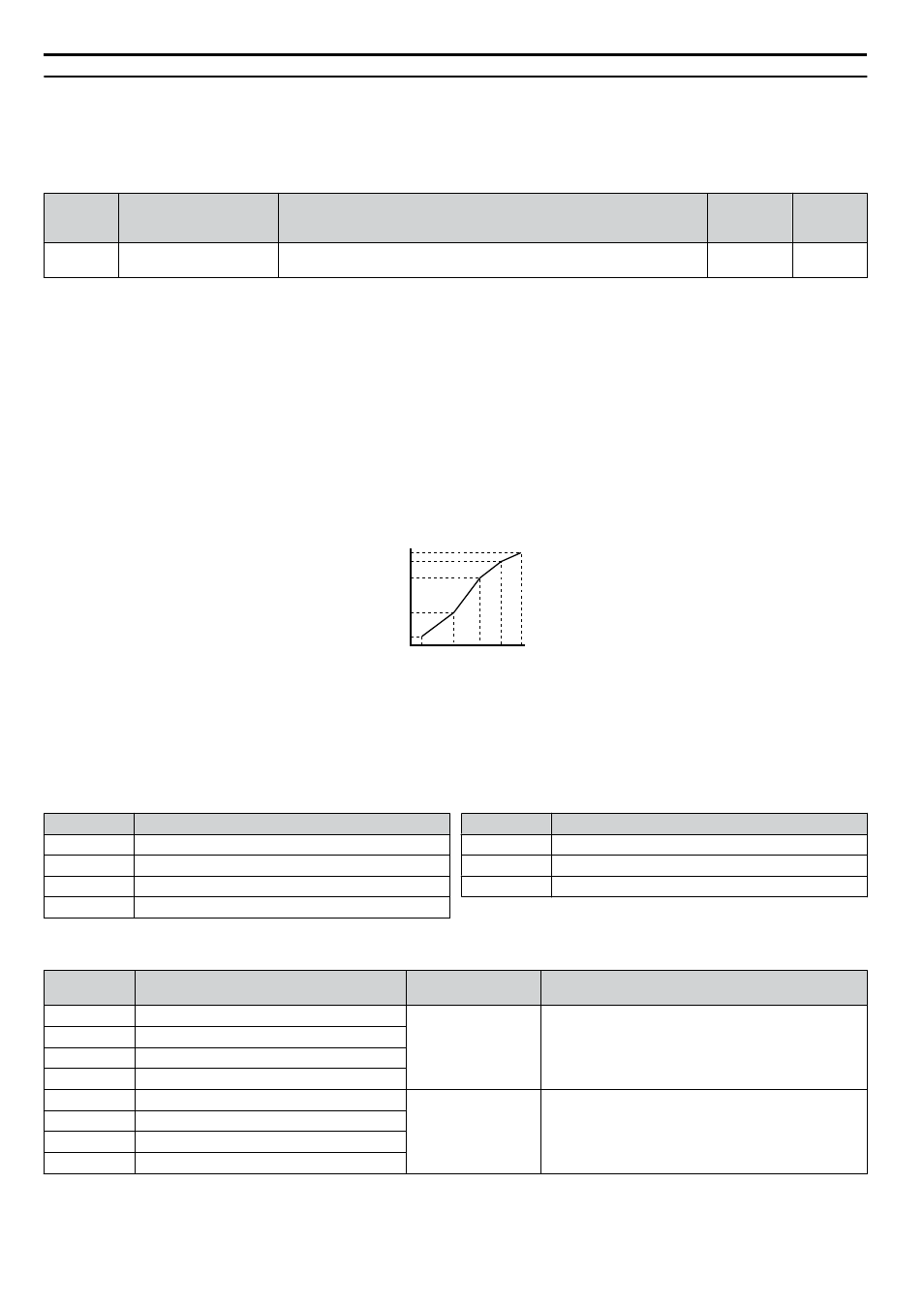

Yaskawa V1000 - Manual (Página 104)

u Selección de Patrón de V/f: E1-03
El parámetro E1-03 sólo se encuentra disponible al utilizar el Control de V/f. Permite al usuario configurar el patrón de
V/f requerido y el voltaje de salida del inversor. Al hacer funcionar un motor de alta velocidad o de propósito especial,
esta función ajusta la cantidad de torque requerida para la carga. Seleccione el patrón V/f de 15 patrones V/f fijos o 1
patrón V/f programable por el usuario.
No. Nombre del Parámetro Descripción
Rango de
Configuraci
ón
Predeter
minado
E1-03 Selección de Patrón de V/f 0 a E: Seleccione entre 15 patrones V/f predeterminados.
F: Patrón de V/f personalizado (permite el uso de E1-04 a E1-10).
0 a F F
n Instrucciones de configuración para configurar un patrón V/f
1.
Configure el voltaje de entrada para el inversor. Refiérase a Configuración de Voltaje de Entrada del Inversor:
E1-01 PAG. 103 .
2.
Seleccione uno de los dos patrones de V/f siguientes:
• *Seleccione uno de los 15 patrones de V/f predeterminados (configuración = 0 a E)
• **Seleccione el patrón V/f personalizado (configuración = F)
3.
En el caso de *, los siguientes parámetros se configuran automáticamente.
En el caso de **, los siguientes parámetros son ajustables.
E1-04 (Frecuencia de Salida Máx.), E1-05 (Voltaje Máx.), E1-06 (Frecuencia Base), E1-07 (Frecuencia de Salida
Media), E1-08 (Voltaje de Frecuencia de Salida Media), E1-09 (Frecuencia de Salida Mínima), E1-10 (Voltaje de
Frecuencia de Salida Mínima)
Voltaje de Salida (V)
Frecuencia (Hz)
E1-05
E1-12
E1-13
E1-08
E1-10
E1-09 E1-07 E1-06 E1-11 E1-04
Figura 4.24 Patrón de V/f
n Selección de un Patrón V/f Predeterminado
Existen dos tipos de patrones de V/f : un método para seleccionar uno de los 15 valores predeterminados (valor de
configuración: 0 a E) y un método para seleccionar un patrón de V/f arbitrario (valor de configuración: F). Refiérase a
Tabla 4.20 .
No. Nombre del Parámetro
E1-04 Frecuencia de Salida Máxima(FMAX)
E1-05 Voltaje Máximo (VMAX)
E1-06 Frecuencia Base (FA)
E1-07 Frecuencia de Salida Media (FB)
No. Nombre del Parámetro
E1-08 Voltaje de Frecuencia de Salida Media (VC)
E1-09 Frecuencia de Salida Mínima (FMIN)
E1-10 Voltaje de Frecuencia de Salida Mínima (VMIN)
Nota: La configuración predeterminada para el patrón de V/f es para un patrón de V/f personalizado (E1-03 = F).
Tabla 4.20 Patrones de V/f
Configuraci
ón
Especificación Característica Aplicación
0 50 Hz
Torque constante
Para aplicaciones de propósito general, el torque
permanece constante sin importar los cambios de
velocidad.
1 (F) 60 Hz
2 60 Hz (con base de 50 Hz)
3 72 Hz (con base de 60 Hz)
4 50 Hz, Trabajo Pesado 3
Torque reducido o
variable
Para aplicaciones donde el torque cambia con la velocidad,
como ventiladores, bombas y otros que requieren un
torque reducido relativo a la carga.
5 50 Hz, Trabajo Pesado 2
6 60 Hz, Trabajo Pesado 3
7 60 Hz, Trabajo Pesado 2
4.6 Ajustes Básicos de Configuración del Inversor
104 YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
