C
A
B
A – Terminal de tierra
B – Cable a tierra C – Tapa de terminal

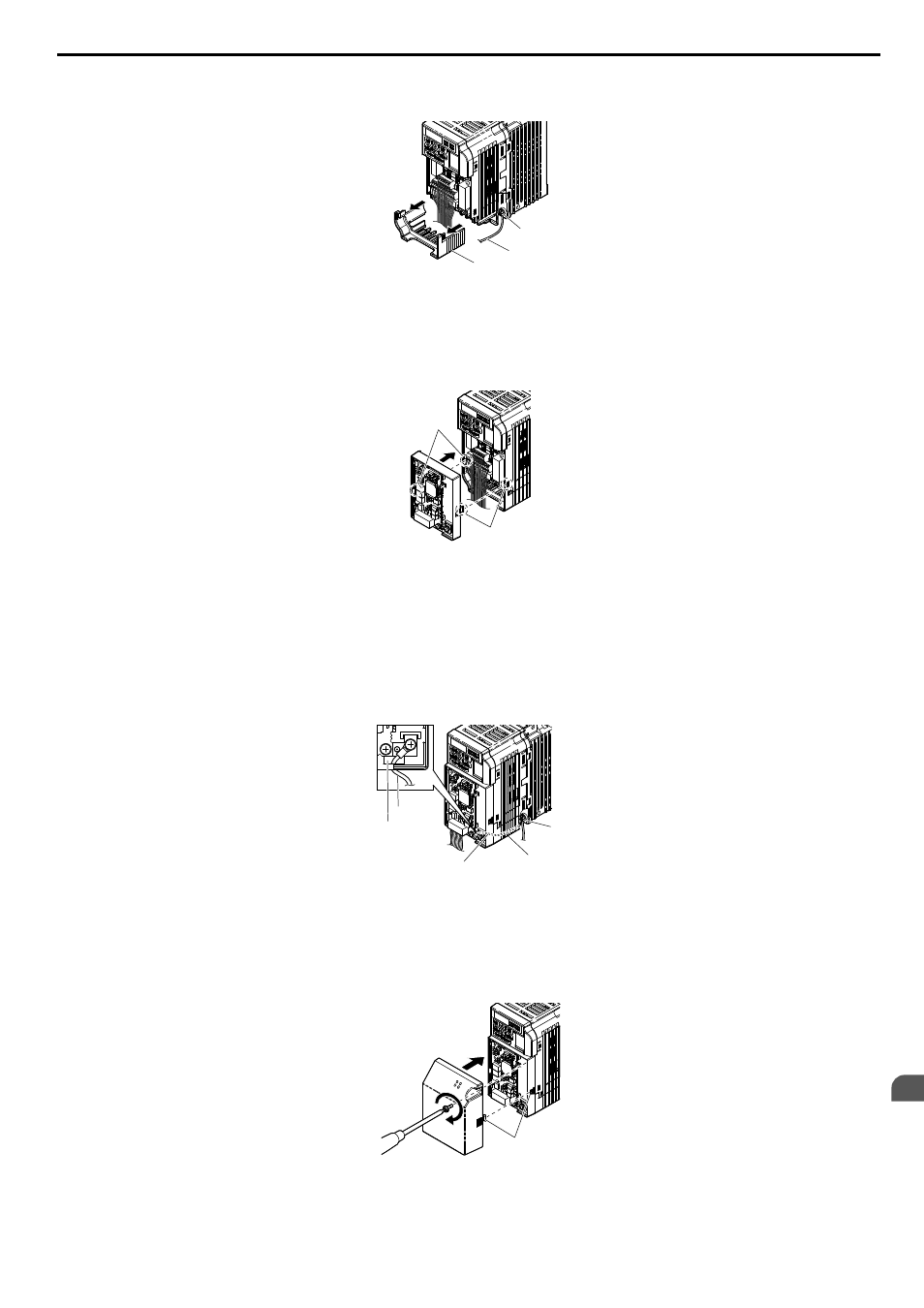

Figura 7.18 Conecte el cable
3.
Coloque de nuevo la tapa de la terminal.
4.
Conecte la tarjeta de opción al inversor
B
A
A – Alinee la pestaña con el orificio de
montaje.
B – Alinee la pestaña con el orificio de
montaje.
Figura 7.19 Conecte la tarjeta de opción
Nota: Guarde cuidadosamente los cables para que se ajusten a los lados derecho e izquierdo de la tapa en el espacio provisto
para ello.
5.
Conecte el cable desde la terminal de tierra del inversor a la misma terminal que el cable de la tarjeta de opción.
El cable de la tarjeta de opción deberá salir a través de los orificios provistos en la parte inferior del inversor al
ser enrutado pasando la terminal de tierra.
C
A
E
D
B
A – Terminal a tierra del inversor
B – Enrute el cable de terminal al
interior de la tapa inferior.
C – Cable a tierra
D – Orificio de paso del cable a tierra
E – Cable a tierra
Figura 7.20 Conexión del cable de terminal
6.
Coloque de nuevo la tapa de la tarjeta de opción.
A
A –Alinee la pestaña con el orificio de montaje.
Figura 7.21 Coloque de nuevo la tapa
7.6 Conexión de una Tarjeta de Opción
YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico 207
7
Dispositivos
Periféricos
y Opciones
