Inversor
+ V (+10.5 V, 20 mA)
Referencia de Frecuencia Principal
(entrada de voltaje)
Referencia de Frecuencia Aux. 1
(entrada de voltaje)
Común de Referencia de Frecuencia
Entrada Digital Multifunción
Común de Entrada Digital
A1
A2
AC
2 k
2 k
S5
SC

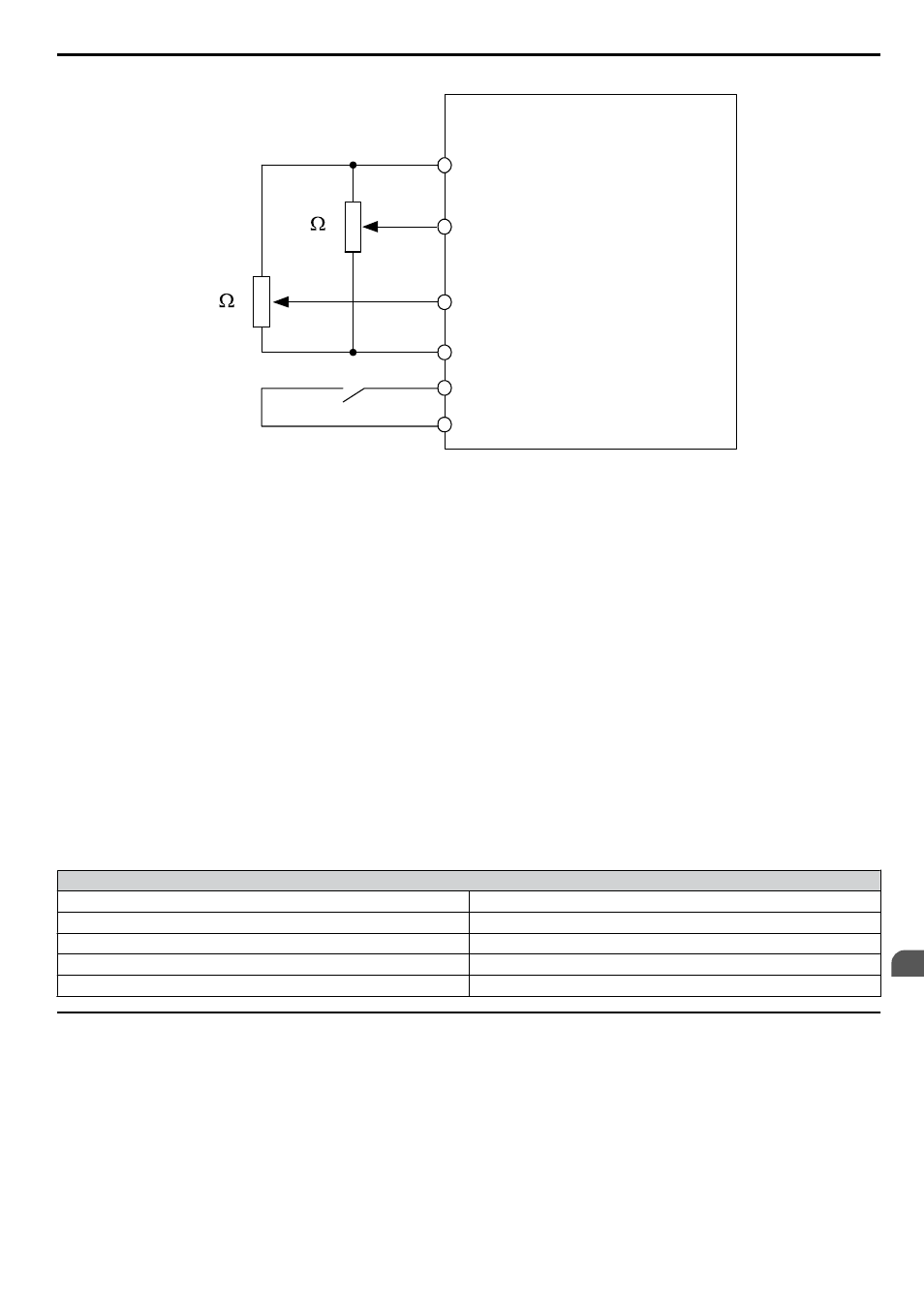

Figura 4.14 Cambiar entre las Referencias de Frecuencia Principal/Auxiliar
n Entrada de Tren de Pulsos: b1-01 = 4
La configuración de b1-04 en 4 programa el inversor de modo que la referencia de frecuencia sea provista por el RP de la
terminal de entrada del circuito de control de tren de pulsos.
Configuración del Inversor para la Entrada de Referencia de Frecuencia del Tren de Pulsos del Inversor
Configuración de la Entrada de Pulsos (RP) como entrada de referencia de frecuencia:
1.
Configure la fuente de la referencia a la entrada de pulso (b1-01 = “4”).
2.
Configure la entrada del tren de pulsos para que se encuentre en la referencia de frecuencia programando el
parámetro H6-01 = “0” y programando la ganancia de entrada del tren de pulsos en 100% (H6-03 = “100”).
3.
Configure la escala de entrada de pulsos (H6-02) al valor de la frecuencia de entrada que sea igual al valor de
referencia de frecuencia máximo.
4.
Aplique una señal de pulso a la entrada y compruebe que el valor de referencia sea el valor deseado.
5.
Reajuste la ganancia y polarización de entrada si es necesario.
Nota: 1. Si la visualización de la frecuencia alcanza la frecuencia máxima deseada antes de aplicar la señal de referencia de pulsos máxima,
aumente el valor de escala de entrada del tren de pulsos (aumente H6-02).
2. Si la visualización de la frecuencia nunca alcanza la frecuencia máxima deseada con la señal de referencia de pulsos máxima aplicada,
disminuya el valor de escala de entrada del tren de pulsos (disminuya H6-02).
La entrada de pulsos tiene las siguientes especificaciones. Asegúrese de que la señal de pulso cumple estas especificaciones:
Especificaciones de Entrada del Tren de Pulsos
Frecuencia de Respuesta 0.5 a 32 kHz
Ciclo de Trabajo 30 a 70%
Voltaje de Nivel Alto 3.5 a 13.2 V
Voltaje de Nivel Bajo 0.0 a 0.8 V
Impedancia de Entrada 3 kΩ
u Selección de Entrada del Comando de avance: b1-01
Esta sección explica cómo asignar la entrada del comando de avance.
Los parámetros b1-01 y b1-02 pueden utilizarse para seleccionar la fuente del comando de avance y la referencia de
frecuencia independientemente, por ejemplo, configurar la referencia del operador y configurar el comando de avance
desde las terminales.
ADVERTENCIA! Riesgo de Movimiento Repentino. Cuando se ordena el comando de avance encendiendo la alimentación del inversor,
el motor comenzará a girar tan pronto como el inversor se encienda. Asegúrese de tomar precauciones adecuadas si utiliza esta
configuración. Asegúrese de que el área alrededor del motor es segura. De no hacerlo así, puede tener como resultado la muerte o
lesiones graves.
