7.4 Instalación de Dispositivos Periféricos
Esta sección describe los pasos y precauciones adecuados a tomar seguir al instalar o conectar diversos dispositivos
periféricos al inversor.
• Refiérase al manual de dispositivos periféricos para las instrucciones de instalación detalladas.
AVISO: Use una fuente de alimentación de clase 2 (estándar UL) al realizar conexiones a las terminales de control. La aplicación
inadecuada de dispositivos periféricos puede tener como resultado la degradación del desempeño del inversor debido a una fuente de
alimentación inadecuada.
u Instalación de un Cortacircuitos de Cubierta Moldeada (MCCB)
Instale un MCCB para protección de línea entre la fuente de alimentacióin y las terminales de entrada de la fuente de
alimentación del circuito principal R/L1, S/L2 y T/L3. Esto protege al circuito principal y a los dispositivos conectados al
circuito principal a la vez que proporciona protección contra sobrecargas.
Considere lo siguiente al seleccionar e instalar un MCCB:
• La capacidad del MCCB debe ser de 1.5 a 2 veces la corriente de salida nominal del inversor. Use un MCCB para evitar
que el inversor falle en lugar de utilizar una protección contra sobrecalentamiento (150% durante un minuto a la corriente
de salida nominal).
• Si varios inversores están conectados a un MCCB o se comparte un MCCB con otro equipo, use una secuencia
que APAGUE la alimentación al ocurrir errores usando un contactor magnético (MC) como se muestra en la siguiente
figura.
• Instale un transformador de 400/200 V al utilizar una entrada de fuente de alimentación de clase de 400 V.
Inversor
MCCB MC
R/L1
S/L2
T/L3
MB
MC
Trifásico
CA200-240 V
MC
MC
MC
Monofásico
CA200-240 V
50/60 Hz
50/60 Hz

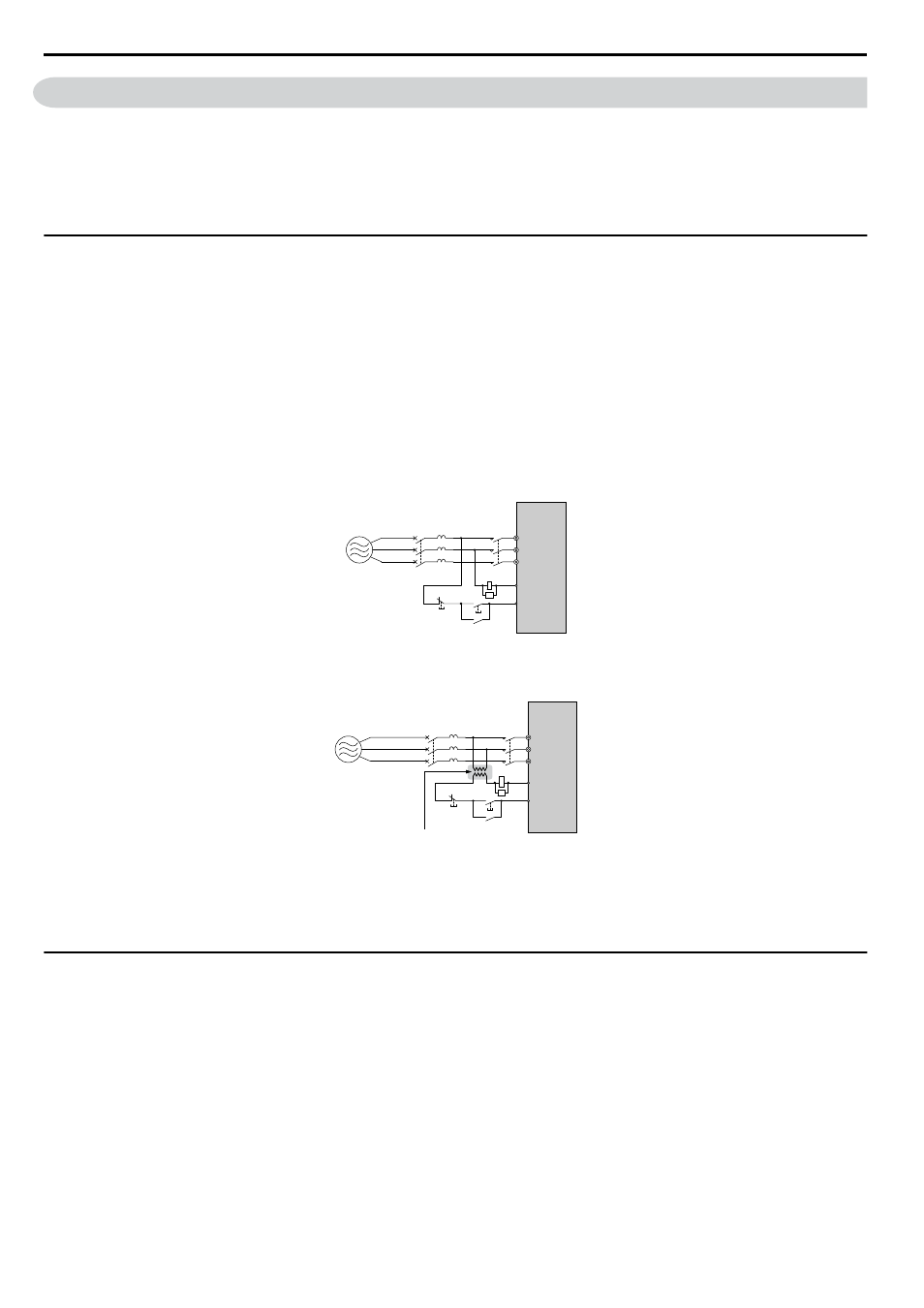

Figura 7.2 Conexión de un MCCB (para clase de 200 V trifásico)
Inversor
MC
R/L1
S/L2
T/L3
MB
MC
Trifásico
AC380周 480 V
MC
MC
MCCB
400 / 200 V
Transformador
50/60 Hz
Figura 7.3 Conexión de un MCCB (para clase de 200 V trifásico)
ADVERTENCIA! Peligro de Descarga Eléctrica. Desconecte el MCCB y el MC antes de cablear las terminales. De lo contrario, puede
tener como resultado lesiones graves o la muerte.
u Instalación de un Cortacircuitos de Fugas
Las salidas del inversor generan corriente de fuga de alta frecuencia como resultado de la conmutación de alta velocidad.
Instale un Interruptor de Circuito de Fallas de Tierra (GFCI) en el lado de entrada del inversor para interrumpir cualquier
corriente de fuga potencialmente peligrosa.
Factores para determinar la corriente de fuga:
• Tamaño del inversor de CA
• frecuencia portadora del inversor de CA
• Tipo y longitud del cable del motor
• Filtro EMI/RFI
7.4 Instalación de Dispositivos Periféricos
