Filtros emc – Yaskawa V1000 Manual del usuario
Página 293
Monofásico Clase de 200 V
L3 L2 L1
L3 L2 L1
E
L2
L1
PE
R/L1 S/L2 T/L3
U/T1 V/T2 W/T3
C
D
H
H
D
D
I
E
J
B
F
G
A
A
A – Conecte a tierra el cable blindado
B – Panel de cubierta
C – Placa de metal
D – Superficie de conexión a tierra
(quite cualquier pintura o
sellador)
E – Inversor
F – Cable del motor (cable trenzado
blindado, máx. 20 m)
G – Motor
H – Abrazadera para cable
I – Distancia máx. entre el inversor y
el filtro de ruido
J – Filtro de ruido EMC

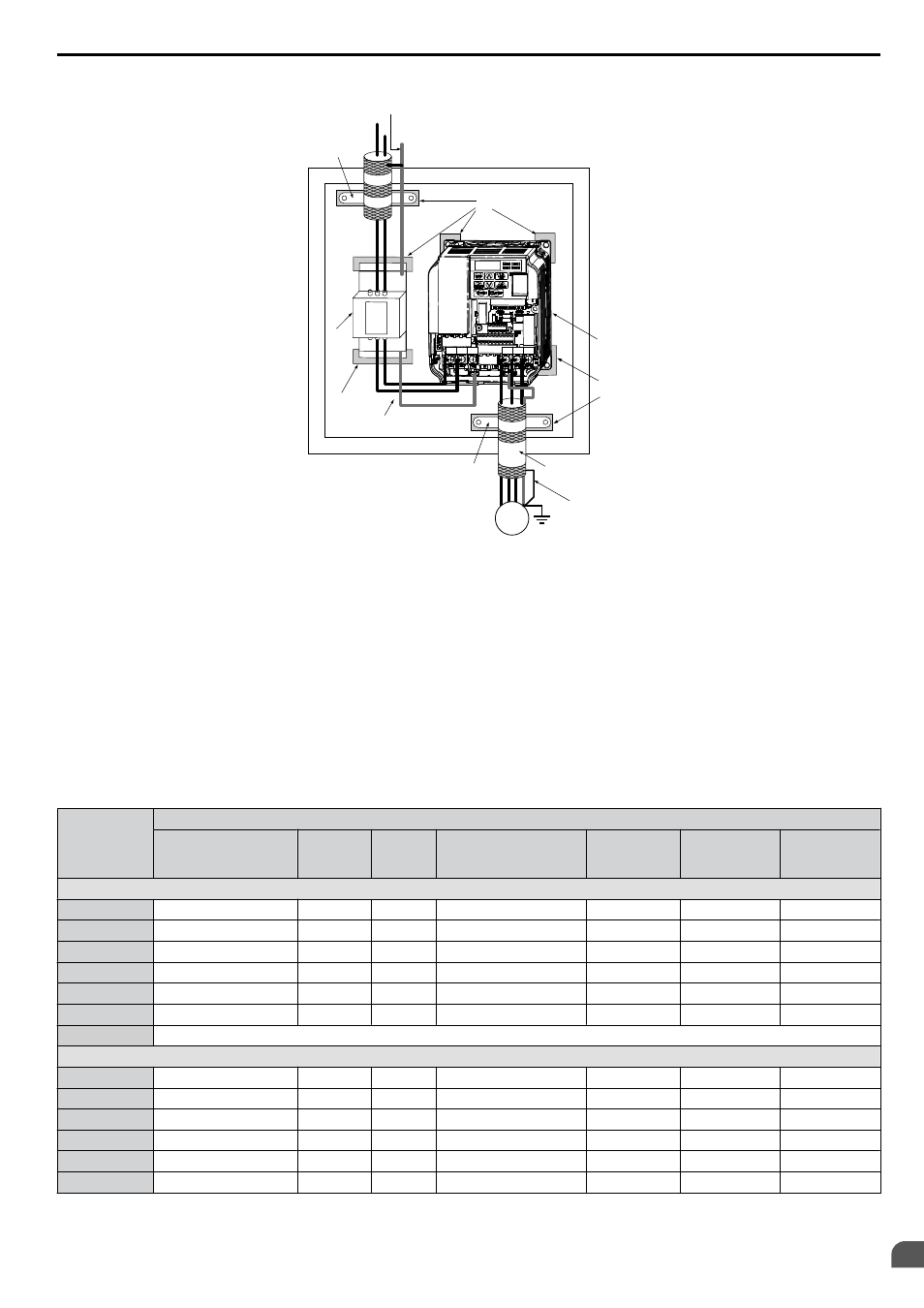

Figura D.5 Instalación de Filtro EMC e Inversor para cumplimiento de CE
(Monofásico Clase de 200 V)
n
Filtros EMC
El inversor debe instalarse con los filtros EMC listados a continuación con el fin de cumplir los requisitos del EN 61800-3,
categoría C1.
Tabla D.2 Filtros EN 61800-3 Categoría C1
Drive CIMR-
V
Datos del Filtro (Fabricante: Schaffner)
Tipo
Corriente
Nominal
[A]
Peso
[kg]
Dimensiones
[W x L x H] (mm)
Y x X
Tornillo de
Montaje A
Tornillo de
Montaje de
Filtro
Unidades Monofásicas de 200 V
BA0001
FS 5855-10/07
10
0.4
71 x 169 x 45
51 x 156
M4
M5
BA0002
FS 5855-10/07
10
0.4
71 x 169 x 45
51 x 156
M4
M5
BA0003
FS 5855-10/07
10
0.4
71 x 169 x 45
51 x 156
M4
M5
BA0006
FS 5855-20/07
20
0.7
111 x 169 x 50
91 x 156
M4
M5
BA0010
FS 5855-20/07
20
0.7
111 x 169 x 50
120 x 161
M4
M5
BA0012
FS 5855-30/07
30
1.0
144 x 174 x 50
120 x 161
M4
M5
BA0018
Comuníquese con Yaskawa
Unidades Trifásicas de 200 V
2A0001
FS 5856-10-07
10
0.7
82 x 194 x 50
62 x 181
M4
M5
2A0002
FS 5856-10-07
10
0.7
82 x 194 x 50
62 x 181
M4
M5
2A0004
FS 5856-10-07
10
0.7
82 x 194 x 50
62 x 181
M4
M5
2A0006
FS 5856-10-07
10
0.7
82 x 194 x 50
62 x 181
M4
M5
2A0010
FS 5856-20-07
20
0.8
111 x 169 x 50
91 x 156
M4
M5
2A0012
FS 5856-20-07
20
0.8
111 x 169 x 50
91 x 156
M4
M5
D.2 Estándares Europeos
YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
293
