B
R/L1
U
V
W
R
S
T
E
MCCB
MCCB
S/L2
T/L3
A – Fuente de Alimentación
B – Filtro de ruido del lado de entrada
Modelo: LNFD-
C – Inversor
D – Otro dispositivo de control

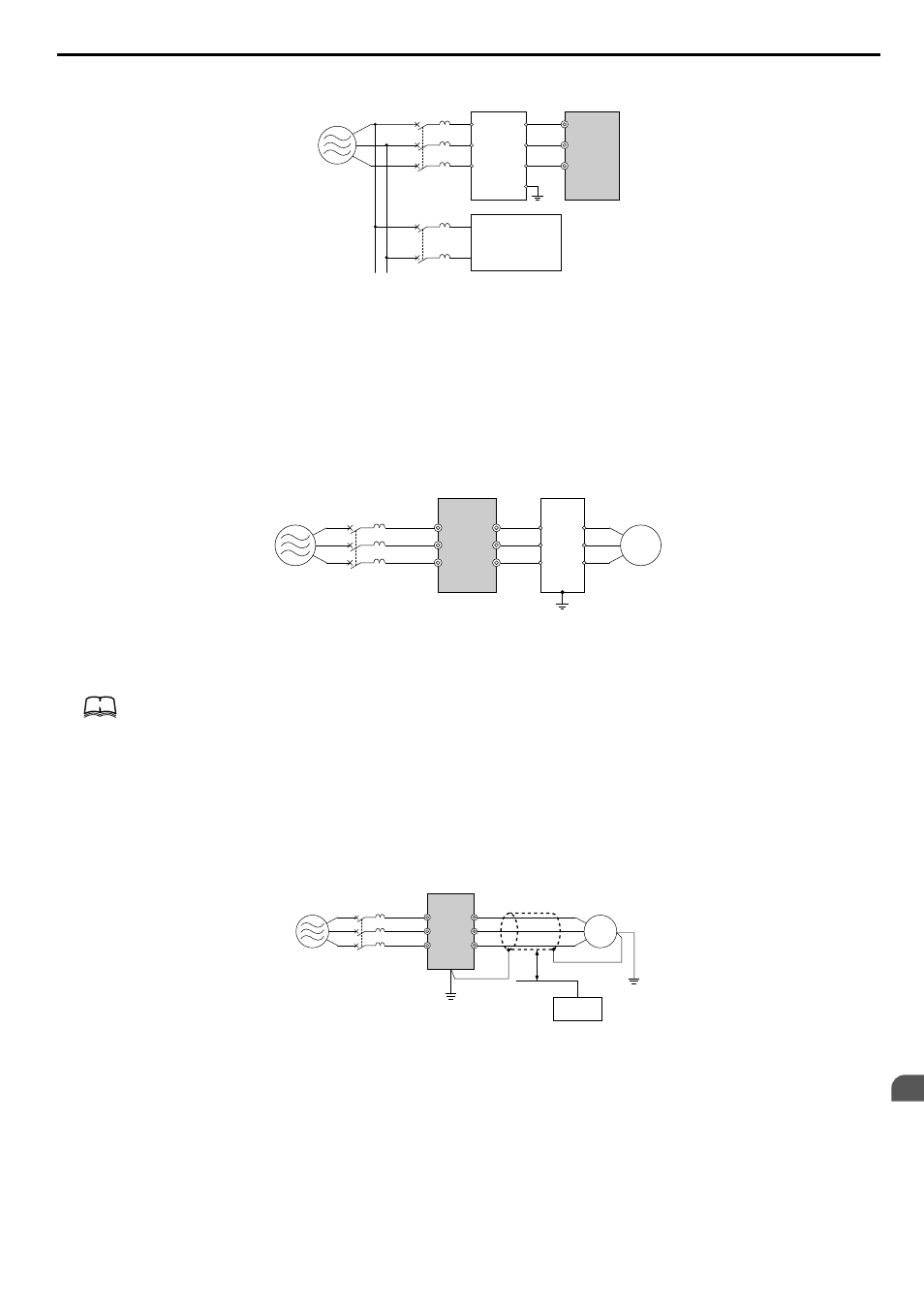

Figura 7.7 Filtro de ruido del lado de entrada (Trifásico 200/400 V)
n Filtro de Ruido del Lado de Salida
Un filtro de ruido del lado de salida del inversor reduce el ruido inductivo y el ruido irradiado. Figura 7.8 ilustra un ejemplo
de cableado de un filtro de ruido del lado de salida.
AVISO: No conecte capacitores de avance de fase o filtros de ruido LC/RC a los circuitos de salida. Una aplicación inadecuada de los
filtros de ruido puede tener como resultado daño al inversor.
C B
A
D
R/L1
MCCB
S/L2
T/L3
U/T1
V/T2
W/T3
1
2
3
4
5
6
A – Fuente de alimentación
B – Inversor C – Filtro de ruido del lado de salida
D – Motor
Figura 7.8 Filtro de Ruido del Lado de Salida
TERMS TERMS
Ruido irradiado:
• Ondas electromagnéticas irradiadas desde el inversor y los cables crean ruido a través del ancho de banda
de radio, las cuales pueden afectar dispositivos.
Ruido Inducido:
• El ruido generado por inducción electromagnética puede afectar la línea de señal y puede ocasionar que el
controlador funcione mal.
Evitando el Ruido Inducido
Use un filtro de ruido para el lado de salida o use cables con blindaje. Tienda los cables por lo menos a 30 cm de distancia
de la línea de señal para evitar el ruido inducido.
B
A C
F
G
D
E
R/L1
MCCB
S/L2
T/L3
U/T1
V/T2
W/T3
A – Fuente de alimentación
B – Inversor
C – Cable blindado del motor
D – Motor E – Separe por lo menos 30 cm
F – Controlador
G – Línea de señal
Figura 7.9 Cómo evitar el Ruido Inducido
Reduciendo el Ruido de frecuencia de radio/Radiado
El inversor, líneas de entrada y líneas de salida generan ruido de frecuencia de radio. Use filtros de ruido en los lados de
entrada y salida e instale el inversor en un panel de cubierta de metal para reducir el ruido de frecuencia de radio.
Nota: El cable que corre entre el inversor y el motor deben ser tan cortos como sea posible.
7.4 Instalación de Dispositivos Periféricos
