4.2 Uso del Operador LED Digital
Use el operador LED para ingresar comandos de avance y alto, visualizar datos, editar parámetros y mostrar información
de fallas y alarmas.
u Teclas, Pantallas y LEDs
STOP
(Hz)
(Hz)
(A)
(V)
:
:
:
:
:
:
:
:
:
: Fref
FWD/REV Sel
Fout
lout
Mon1
Monitor
Verify
SetUpGuide
Program
Auto-Tuning
Read manual before installing.
Risk of electric shock.
Wait 1 minute for capacitor discharge after
disconnecting power suppl y.
To conform to requirements, make sure to
ground the supply neutral for 400V class.
WARNING
STOP
9
5
1
2
3
4 6
7
8
10
V1000
11
12 13
15
14

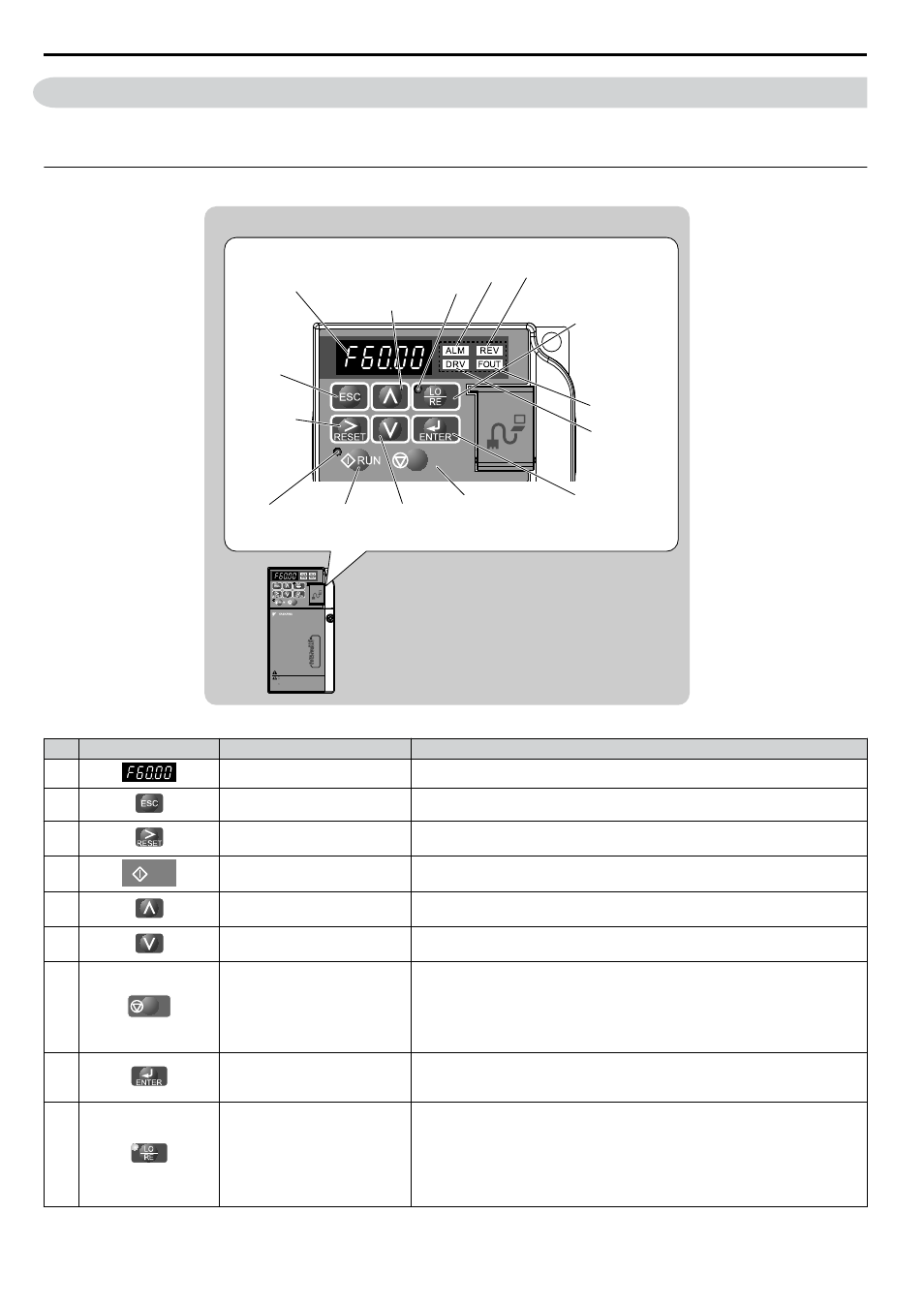

Tabla 4.1 Teclas y Pantallas en el Operador LED
No. Visualización Nombre Función
1 Área de Visualización de Datos Muestra la referencia de frecuencia, número de parámetro, etc.
2 Tecla ESC Regresa al menú anterior.
3 Tecla RESET
Mueve el cursos a la derecha.
Restablece el inversor para eliminar una situación de falla.
4 RUN Tecla RUN Arranca el inversor.
5 Tecla de Flecha Arriba
Desplaza hacia arriba para seleccionar números de parámetros, valores de
configuraciones, etc.
6 Tecla de Flecha Abajo
Desplaza hacia abajo para seleccionar números de parámetros, valores de
configuraciones, etc.
7 STOP Tecla STOP
Detiene el Inversor.
Nota: Detiene el circuito prioritario. Un alto rápido está disponible presionando
la tecla STOP cuando el inversor detecta peligro, incluso si el inversor está en
funcionamiento por una señal desde la terminal de entrada del contacto
multifunción (REMOTE está activo). Para evitar el alto utilizando la tecla STOP,
configure o2-02 (Selección de Función de Tecla STOP) a 0 (Deshabilitada).
8 Tecla ENTER
Selecciona todos los modos, parámetros, configuraciones, etc.
Selecciona un elemento de menú para moverse de una pantalla de visualización a
la siguiente.
9 Tecla de Selección LO/RE
Alterna el control del inversor entre el operador (LOCAL) y las terminales del
circuito de control (REMOTO).
Nota: La tecla LOCAL/REMOTE (local/remoto) está activa durante el alto en el
modo de inversor. Si el operador digital pudiera cambiar de REMOTE a LOCAL
por una operación incorrecta, configure o2-01 (Selección de Función de Tecla
LOCAL/REMOTE) en“0” (deshabilitada) para deshabilitar la tecla LOCAL/
REMOTE.
