3.8 Conexiones de E/S
u Interruptor de Modo de Sumidero/Fuente
Configure el interruptor DIP S3 en la parte frontal del inversor para conmutar la lógica de la terminal de entrada digital
entre el modo de sumidero y el modo de fuente, el inversor está preconfigurado en modo de sumidero.
Tabla 3.11 Configuración del Modo de Sumidero/Fuente
Configurar Valor Detaller
SUMIDERO Modo de Sumidero (común de 0 V): configuración de fábrica
FUENTE Modo de Fuente (común de +24 V)
Interruptor DIP S3
SUMIDERO
FUENTE

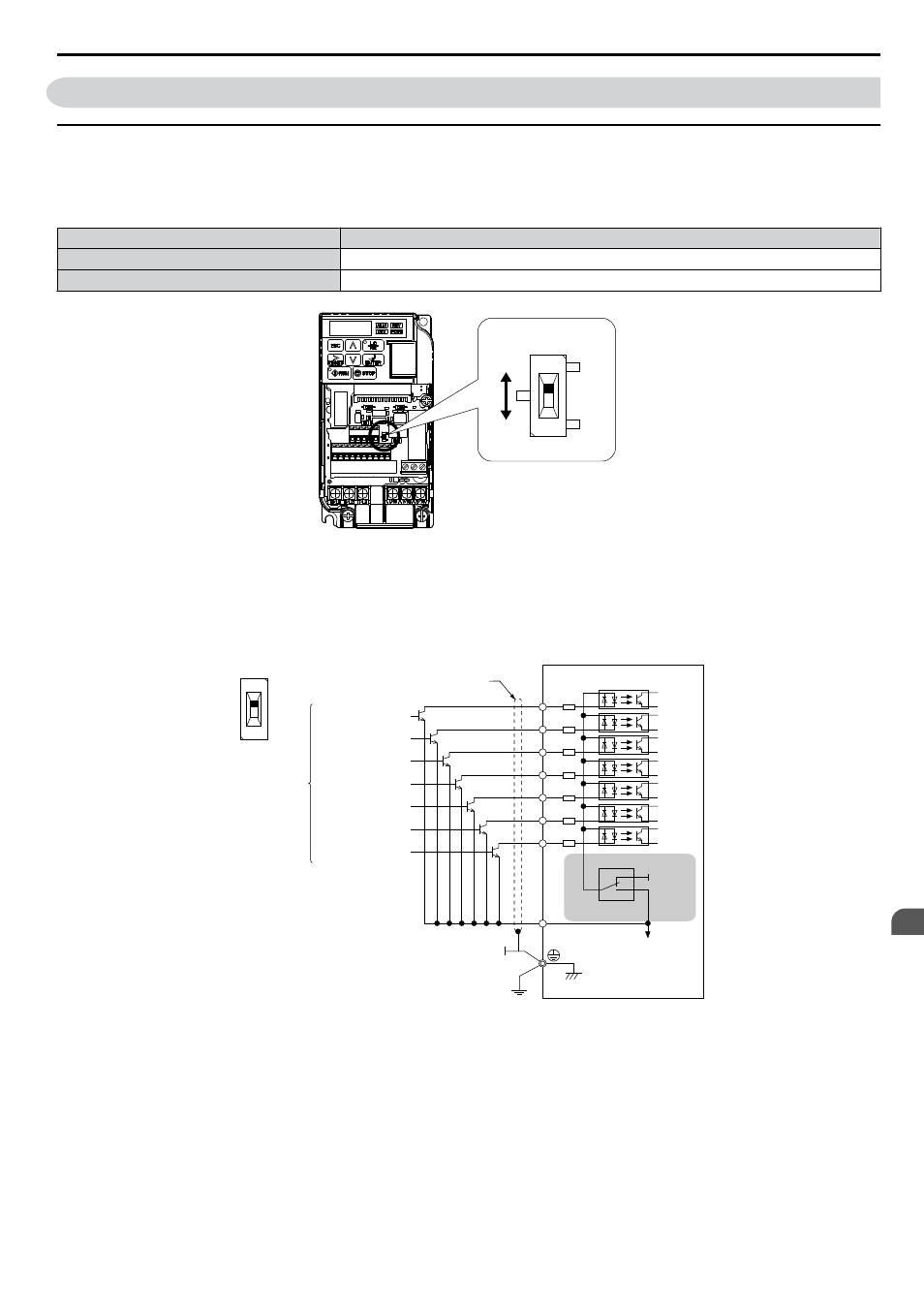

Figura 3.26 Interruptor DIP S3
n Señal de Entrada de Transistor Usando el Modo Común/Sumidero de 0 V
Al controlar las entradas digitales mediante transistores NPN (modo común / sumidero de 0 V ), configure el interruptor
DIP S3 en SINK (sumidero) y utilice la fuente de alimentación de 24 V.
SUMIDERO
FUENTE
S1
S2
S3
S4
S5
S6
S7
S3
SUMIDERO
FUENTE
+24V
SC
Inversor Cable blindado
Avance/Alto Adelante
Avance/Alto Reversa
Falla externa N.O.
Restablecimiento de
falla
Velocidad Múlt. Paso 1
Velocidad Múlt. Paso 2
Referencia Avance
Lento
Figura 3.27 Modo de Sumidero: Secuencia desde Transistor NPN (Común de 0 V)
n Señal de Entrada de Transistorl Usando el Modo Común/Fuente de +24 V
Al controlar entradas digitales mediante transistores PNP (modo común/fuente de +24 V), configure el interruptor DIP S3
en SOURCE (fuente) y utilice una fuente de alimentación externa de 24 V.
