3.7 Cableado del Circuito de Control

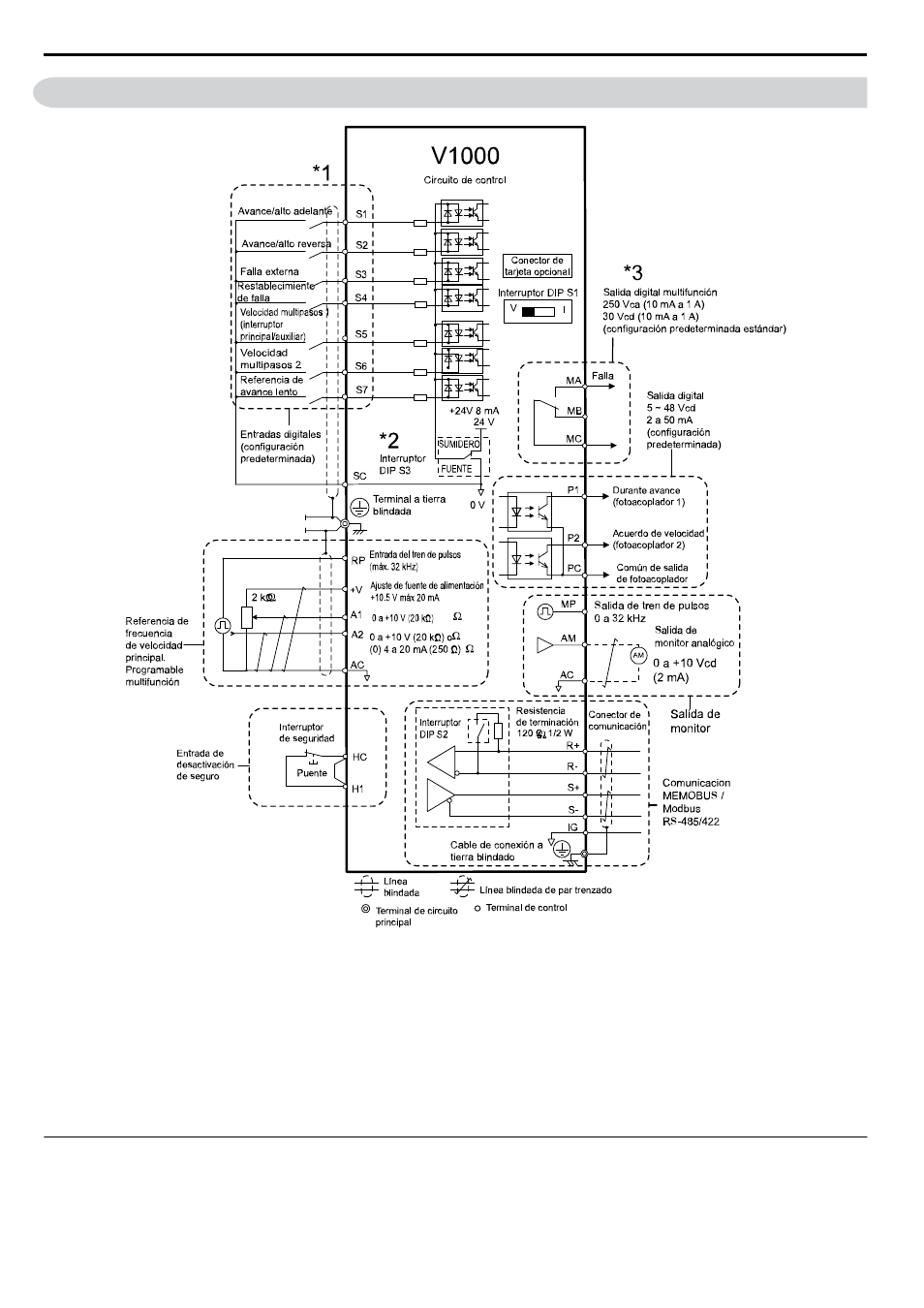

Figura 3.19 Diagrama de Cableado del Circuito de Control
*1.Conectado usando la señal de entrada de secuencia (S1 a S7) desde el transistor NPN; Predeterminado: modo de
sumidero (com 0 V)
*2.Use sólo una fuente de alimentación interna de +24 V en modo de sumidero; el modo de fuente requiere una fuente
de alimentación externa. Refiérase a Conexiones de E/S PAG. 59 .
*3.Carga mínima: 5 Vcd, 10mA (valor de referencia)
AVISO: No suelde los extremos de las conexiones de los cables al inversor. Las conexiones de cable soldado pueden aflojarse al
transcurrir el tiempo. Las prácticas de cableado inadecuadas pueden tener como resultado el mal funcionamiento debido a conexiones
de terminales flojas.
u Funciones del Bloque de Terminales del Circuito de Control
Los parámetros del drive determinan cuáles funciones se aplican a las entradas digitales multifunción (S1 a S7), las salidas
digitales multifunción (MA, MB), las entradas y salidas de pulso multifunción (RP, MP) y las salidas del fotoacoplador
multifunción (P1, P2). El valor predeterminado está señalado junto a cada terminal.
