Terminal
Cable
Jale y saque la
clavija terminal de tierra
en la dirección
indicada por
la flecha

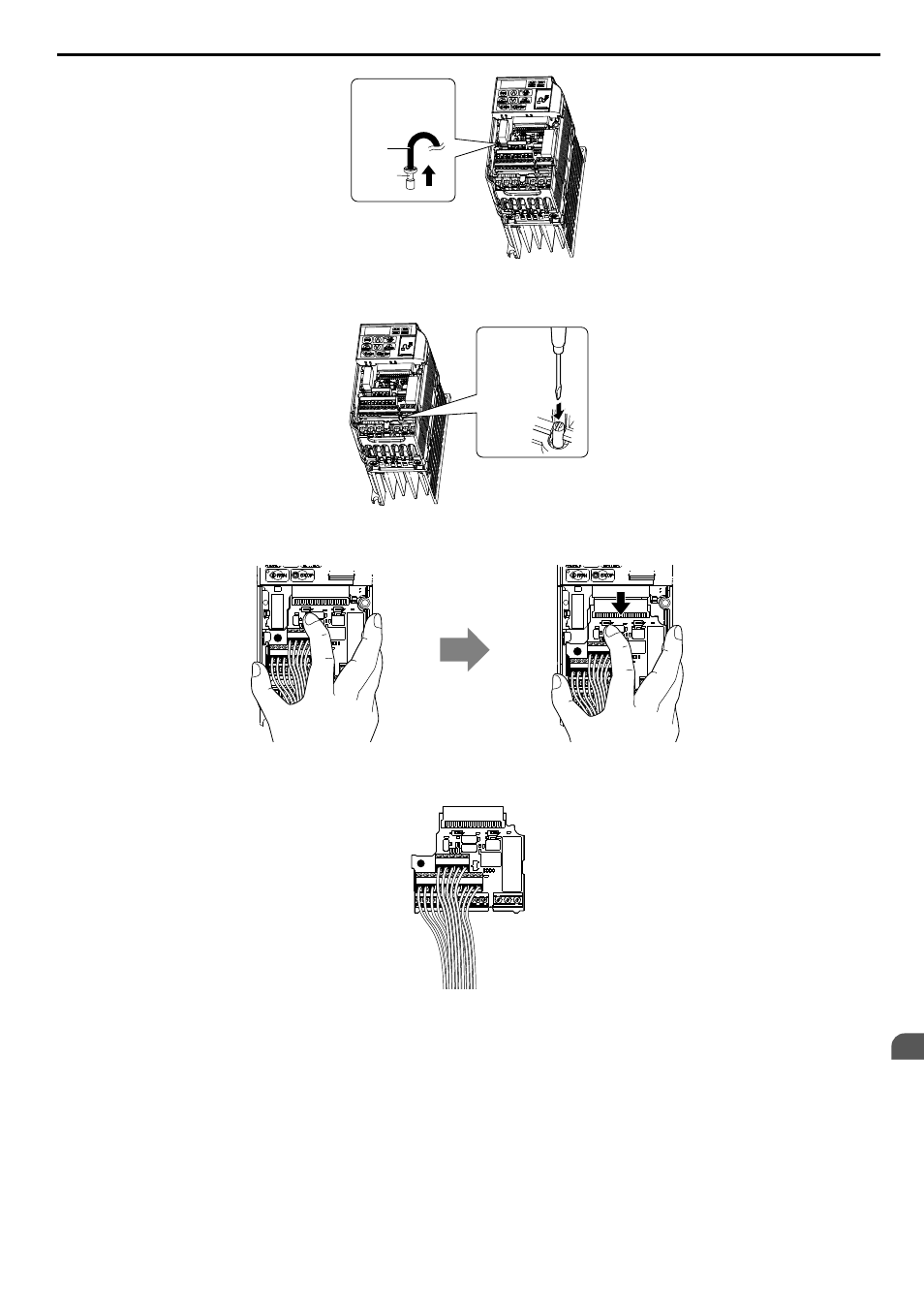

Figura 6.6 Presione la pestaña de plástico
3.
Presione hacia abajo la clavija de instalación en el tablero de terminales con un destornillador
Empuje hacia
abajo la
clavija de
instalación con
un destornillador
4.
Mientras mantiene presionada la clavija de instalación del paso 3, deslice el bloque de terminales removible en
la dirección de las flechas en Figura 6.7 .
Figura 6.7 Cómo quitar el Tablero de Terminales
Figura 6.8 Tablero de Terminales Removible desconectado del inversor
n Reemplazo del Tablero de Terminales
1.
Reemplace el bloque de terminales removible en el inversor de acuerdo con la Figura 6.9
