Gráfica Secundaria A1: Configuración de Motor Sencillo con Ahorro de Energía o
Búsqueda de Velocidad usando el Modo V/f
, el Diagrama de Flujo A1, describe la configuración de motor sencilla para control de V/f. El Control de Motor
de V/f es adecuado para las aplicaciones más básicas como ventiladores o bombas. Este procedimiento ilustra el uso del
ahorro de Energía y la Búsqueda Rápida de Estimación de Velocidad. El control de V/f puede utilizarse donde no es posible
usar el auto ajuste rotativo.
Desde
Diagrama
de flujo
A
Configure o verifique la configuración del patrón
Ahorro de Energía
(b8-01=1)
ó
Estimación de Velocidad
¿Búsqueda de Velocidad (b3-24=1)
habilitada
Realice el Auto Ajuste de Rotaciòn
para Control de V/f Carga conectada es posible,
(T1-01 = 3)
NO
SÍ
SÍ
NO
Realice al Auto Ajuste -Estacionario
para resistencia de terminal
(T1-01 = 2)
Regresar a
Diagrama de
Flujo
A
¿Es el cable del
motor mayor a 50 m ?

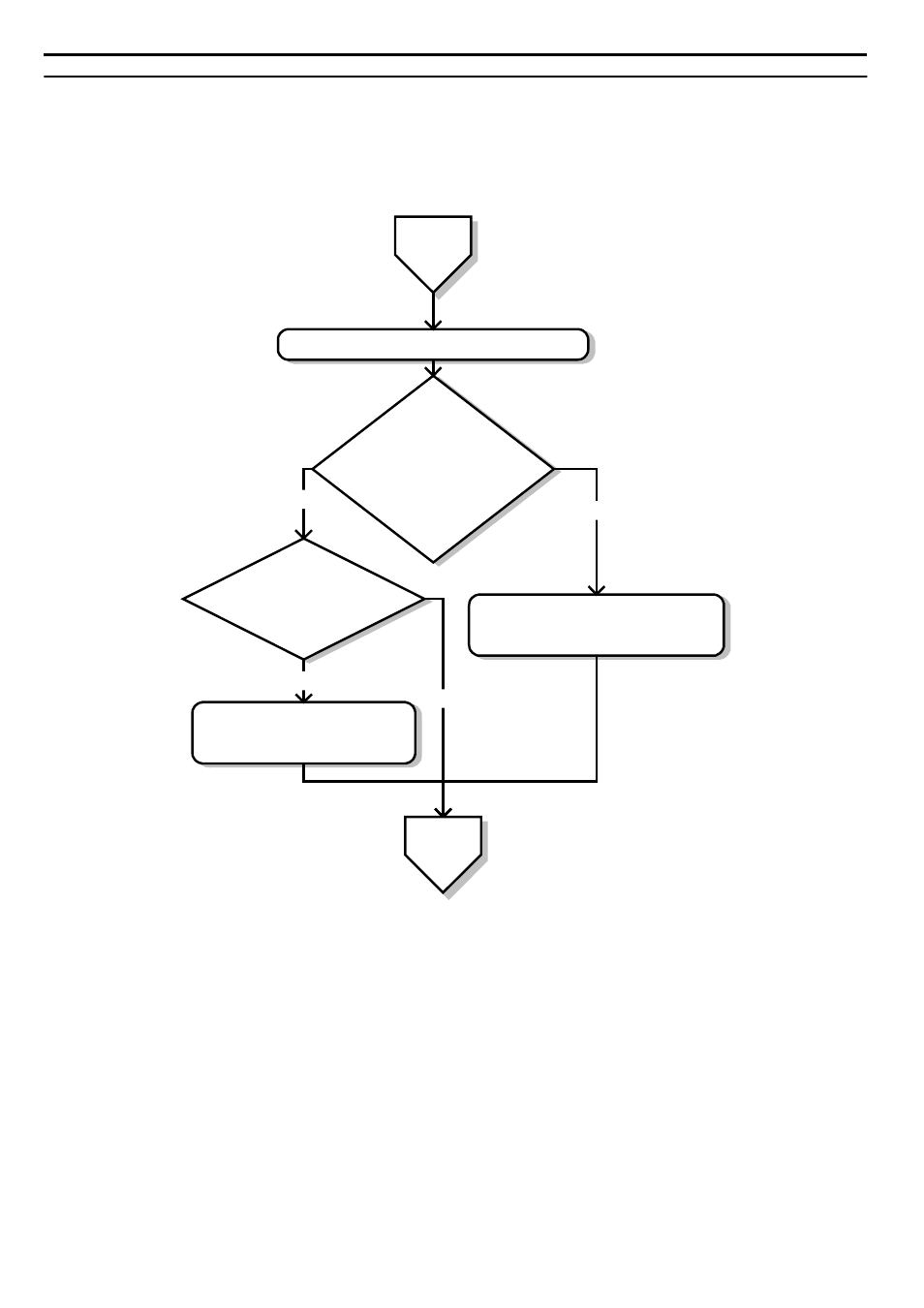

Figura 4.7 Configuración de Motor Sencillo con Ahorro de Energía o Búsqueda de Velocidad usando el Modo V/
f
