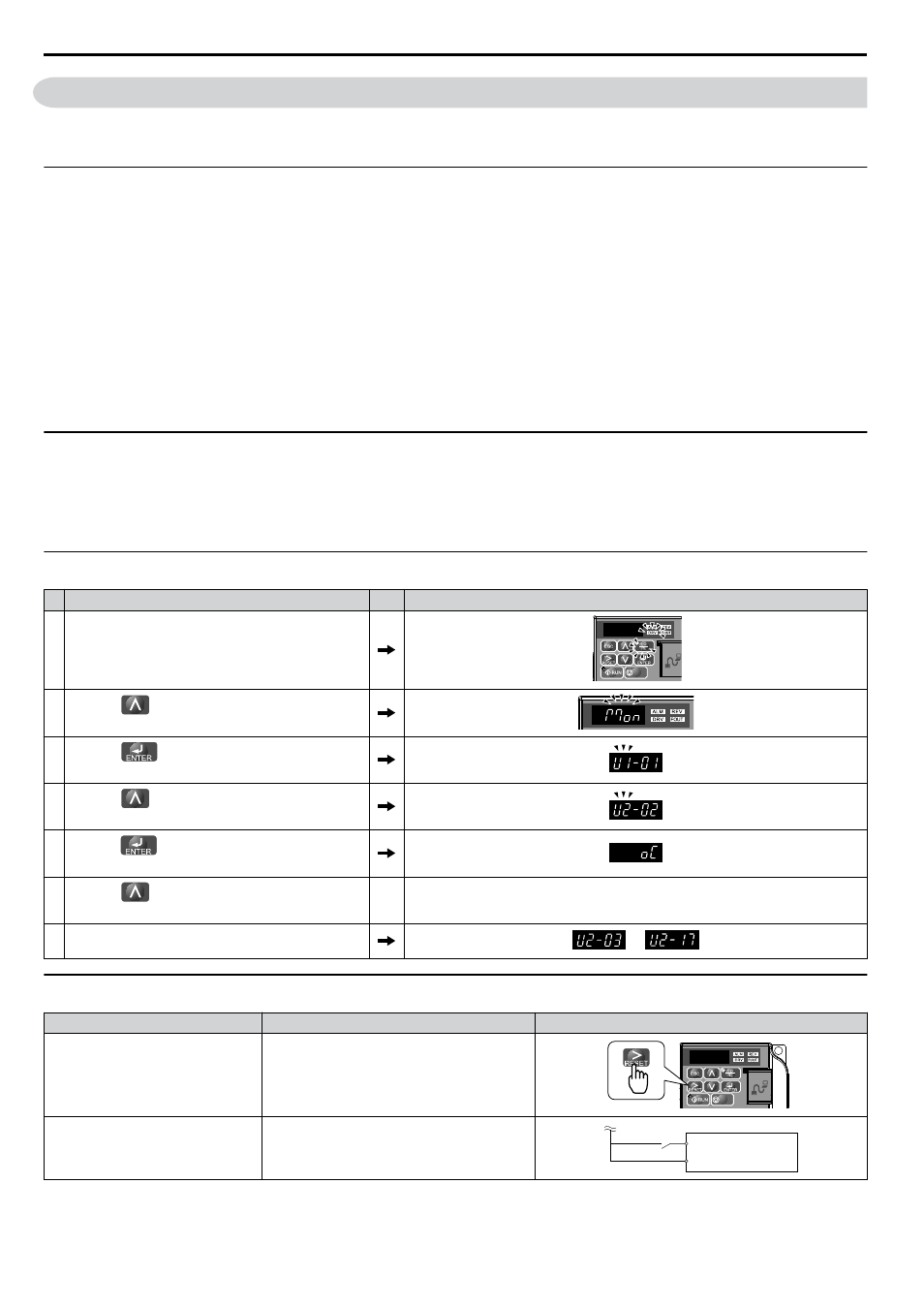

5.8 Diagnóstico y Restablecimiento de Fallas
Cuando ocurre una falla y el inversor se detiene, siga las instrucciones a continuación para eliminar cualquier condición
que haya activado la falla y reinicie el inversor.
u La Falla Ocurre Simultáneamente con la Pérdida de Energía
ADVERTENCIA! Peligro de Descarga Eléctrica. Asegúrese de que no hay cortocircuitos entre las terminales del circuito principal (R/
L1, S/L2 y T/L3) o entre tierra y las terminales del circuito principal antes de arrancar de nuevo el inversor. De lo contrario, puede tener
como resultado lesiones graves o la muerte y ocasionará daño al equipo.
1.
Encienda la alimentación de entrada del inversor.
2.
Use los parámetros de monitor U2- para mostrar los datos sobre el estado de operación del inversor justo
antes de que ocurriera la falla.
3.
Elimine la causa de la falla y restablezca.
Nota: Para averiguar cuáles fallas se activaron, compruebe U2-02 (Historia de Fallas). La información sobre el estado del inversor
cuando ocurrió la falla, como la frecuencia, corriente y voltaje, pueden encontrarse en U2-03 a U2-17. Refiérase a
Visualización de los Datos de Rastreo de Falla Después de la Falla PAG. 166 para información sobre cómo ver los datos
de rastreo de fallas.
Nota: Cuando la falla continúa mostrándose después de ciclar la alimentación, elimine la causa de la falla y restablezca.
u Si el inversor aún tiene energía después de ocurrir una falla
1.
Observe el operador LED para información acerca de la falla ocurrida.
2.
Refiérase a Visualizaciones de Fallas, Causas, y Posibles Soluciones PAG. 138
3.
Restablezca la falla. Refiérase a Métodos de Restablecimiento de Falla PAG. 166 .
u Visualización de los Datos de Rastreo de Falla Después de la Falla
Paso Visualización/Resultado
1. Encienda la alimentación de entrada del inversor. Se
mostrará la primera pantalla.
STOP
2. Presione hasta que aparezca la pantalla del
monitor.
STOP
3. Presione para mostrar la pantalla de
configuración de parámetros.
4. Presione y > hasta que U2-02 (Historia de
Fallas) se muestre.
5. Presione para ver la falla más reciente (aquí es
oC).
6. Presione para ver la información de estado del
inversor cuando ocurrió la falla.
7. Los parámetros U2-03 a U2-17 ayudan a determinar
la causa de la falla.
周
u Métodos de Restablecimiento de Falla
Después de que Ocurre la Falla Procedimiento
Corrija la causa de la falla, reinicie el
inversor y restablezca la falla
Presione el botón RESET en el operador digital
STOP
Restablecimiento a través de la
Entrada Digital de Restablecimiento
de Falla S4
Cierre y después abra la entrada digital de señal
de falla a través de la terminal S4. S4 está
configurada como restablecimiento de falla en
forma predeterminada (H1-04 = 12)
Inversor
Interruptor de
Restablecimiento de Falla S4 Entrada Digital de
SC Común de Entrada Digital
Restablecimiento de Falla
5.8 Diagnóstico y Restablecimiento de Fallas
