2.

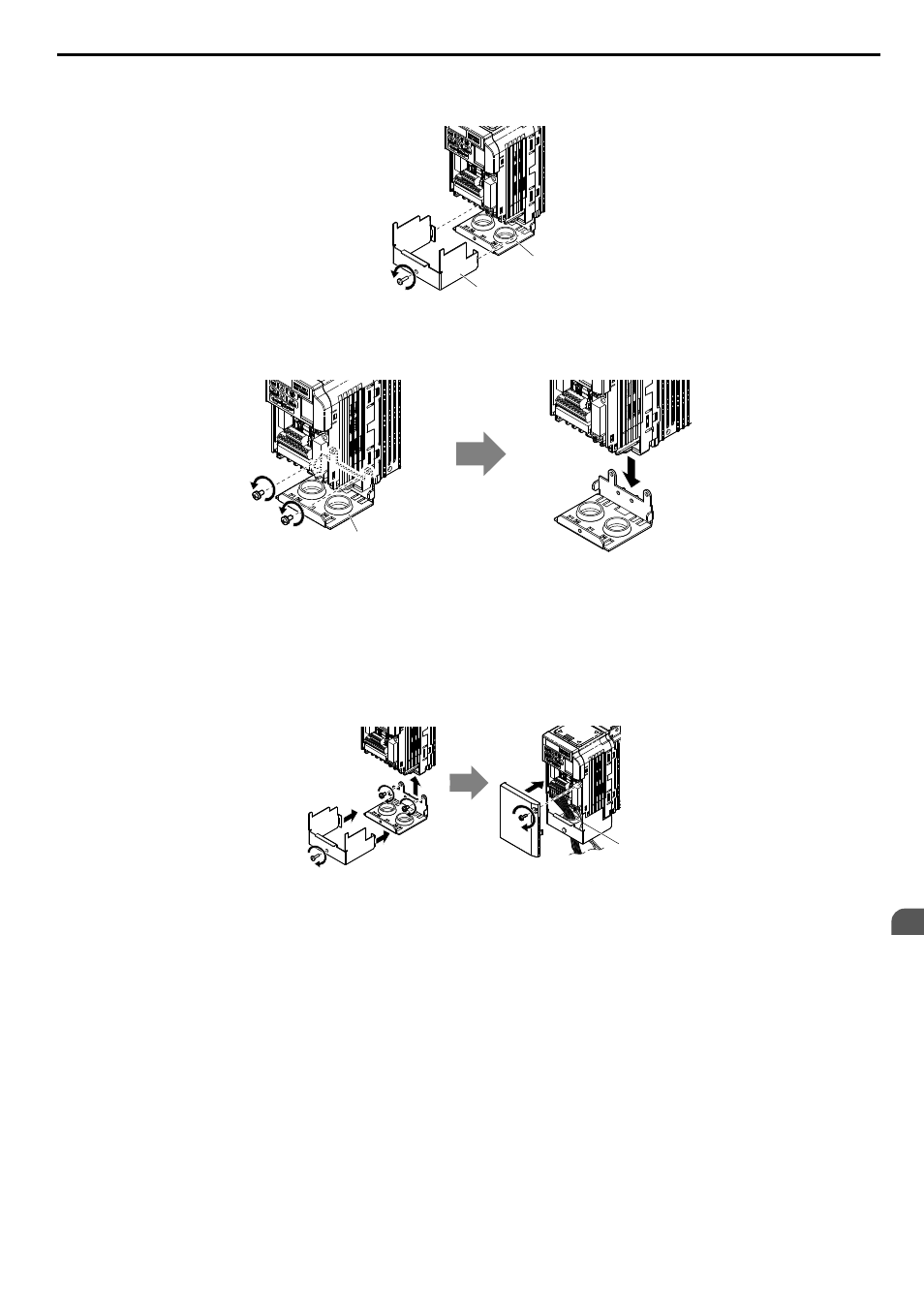

Afloje el tornillo en la tapa de la terminal ( Figura 3.14 , B) para quitar la tapa de la terminal y exponer el soporte
del conducto ( Figura 3.14 , A).
A
B
Figura 3.14 Cómo quitar la Tapa de la Terminal en un Inversor IP20/NEMA Tipo 1
3.
Afloje los dos tornillos que sujetan el soporte del conducto ( Figura 3.15 , A) para quitarla.
A
Figura 3.15 Cómo quitar la Tapa de la Terminal en un Inversor IP20/Chasis Abierto
n Cómo colocar de nuevo las Tapas Protectoras
Haga pasar el cableado de energía y de la señal de control a través de los orificios de salida en la parte inferior del soporte
del conducto del inversor. Coloque el cableado de energía y el cableado de la señal de control en conductos separados.
Conecte adecuadamente todo el cableado después de instalar el inversor y conectar otros dispositivos. Coloque nuevamente
todas las tapas protectoras cuando el cableado esté completo.
A
A –Haga pasar el cableado de energía y el cableado de la señal control a través
de diferentes orificios en la parte inferior del inversor.
Figura 3.16 Cómo colocar de nuevo las Tapas Protectoras y el Soporte del Conducto en un Inversor IP20/NEMA
Tipo 1
