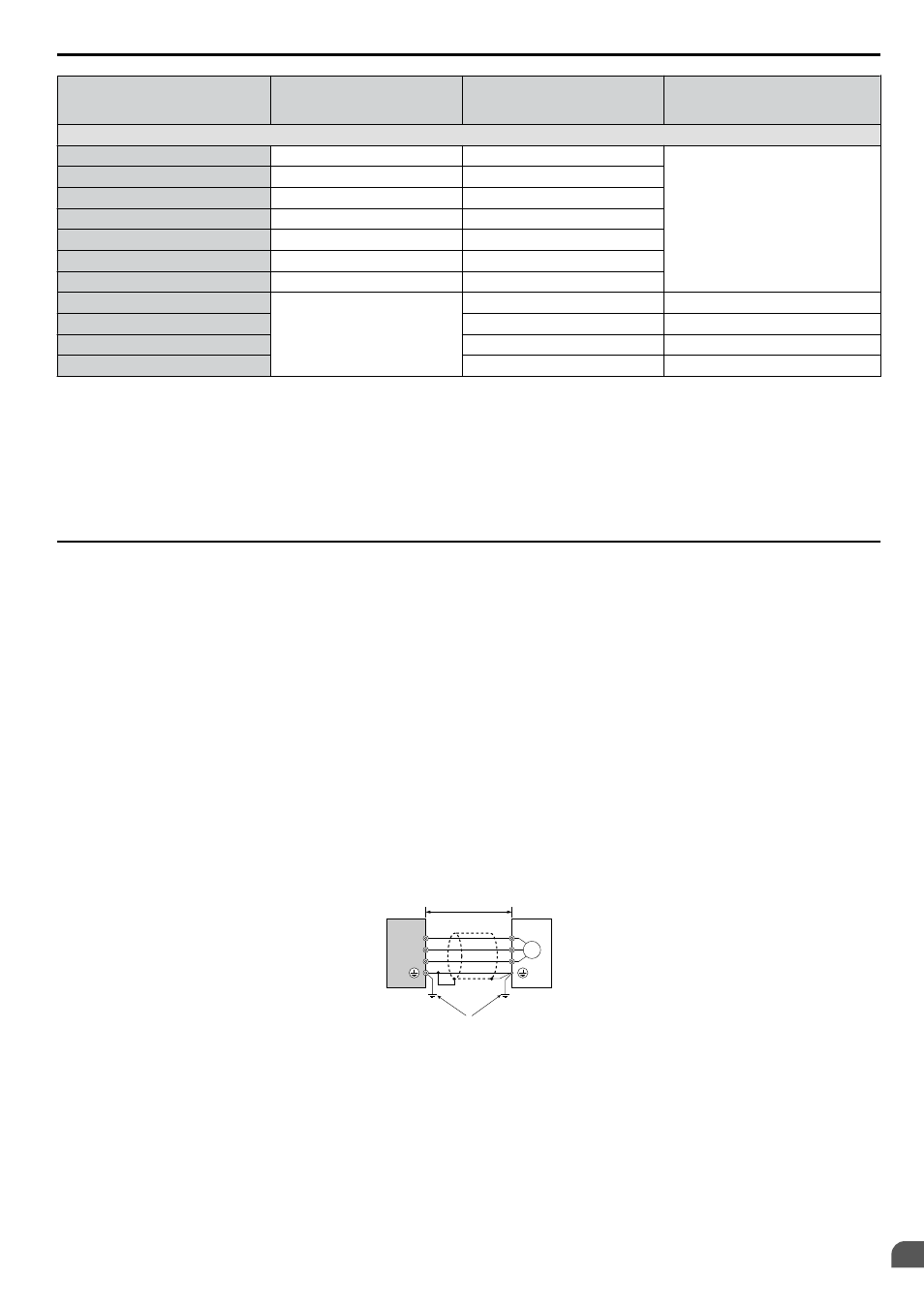

Inversor Modelo CIMR-V
Retardo de Tiempo/
Fusibles Clase RK5
600 Vca, 200 kAIR
Amperaje Nominal del
Fusible
Sin Retardo de Tiempo/
Fusibles de Clase T
600 Vca, 200 kAIR
Inversores Trifásicos de Clase de 400 V
4A0001 TRS2.5R 2.5
Comuníquese con Yaskawa
4A0002 TRS5R 5
4A0004 TRS10R 10
4A0005 TRS20R 20
4A0007 TRS20R 20
4A0009 TRS20R 20
4A0011 TRS30R 30
4A0018
No Disponible
50 A6T50
4A0023 60 A6T60
4A0031 70 A6T70
4A0038 80 A6T80
n Protección contra Materiales Peligrosos
Al instalar inversores IP20 de Chasis Abierto, use una cubierta que impida la entrada de material extraño al inversor desde
arriba o desde abajo.
n Conexión a Tierra
El inversor está diseñado para utilizarse en redes T-N (de punto neutral conectado a tierra). Si instala el inversor en otros
tipos de sistemas de conexión a tierra, comuníquese con su distribuidor o con Yaskawa para obtener instrucciones.
u Cumplimiento de los lineamientos EMC
Este inversor está probado de acuerdo con los estándares Europeos EN61800-3 y cumple los lineamientos EMC.
n Instalación de un filtro EMC
Deben cumplirse las siguientes condiciones para asegurar un cumplimiento continuo de los lineamientos.
• Selección de un Filtro EMC: Refiérase al catálogo de Yaskawa para la selección de filtros EMC.
• Instalación de un Filtro EMC: Refiérase al manual de opciones para las instrucciones de instalación de opciones.
Método de Instalación
Verifique las siguientes condiciones de instalación para asegurar que otros dispositivos y maquinaria usados en
combinación con este inversor también cumplan los lineamientos de EMC.
1.
Instale un filtro de ruido EMC al lado de entrada especificado por Yaskawa para cumplimiento de los estándares
Europeos.
2.
Coloque el inversor y el filtro de ruido EMC dentro de la misma cubierta.
3.
Use cable trenzado blindado para el cableado del inversor y del motor o haga que el cable corra a través de un
conducto de metal.
4.
Mantenga el cableado tan corto como sea posible. Conecte a tierra el blindaje tanto en el lado del inversor como
en el lado del motor.
A
B
D
E
C
M
U/T1
V/T2
W/T3
U
V
W
A – Inversor
B – longitud de cable de 20 m máx.
entre el inversor y el motor
C – Motor
D – Conducto de metal
E – El cable a tierra debe ser tan corto
como sea posible.
Figura D.2 Método de instalación
5.
Conecte a tierra la mayor área de superficie posible del blindaje al conducto de metal cuando utilice cable trenzado
blindado. Yaskawa le recomienda utilizar una abrazadera para cable.
D.2 Estándares Europeos
YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico 291
D
Cumplimiento de Estándares
