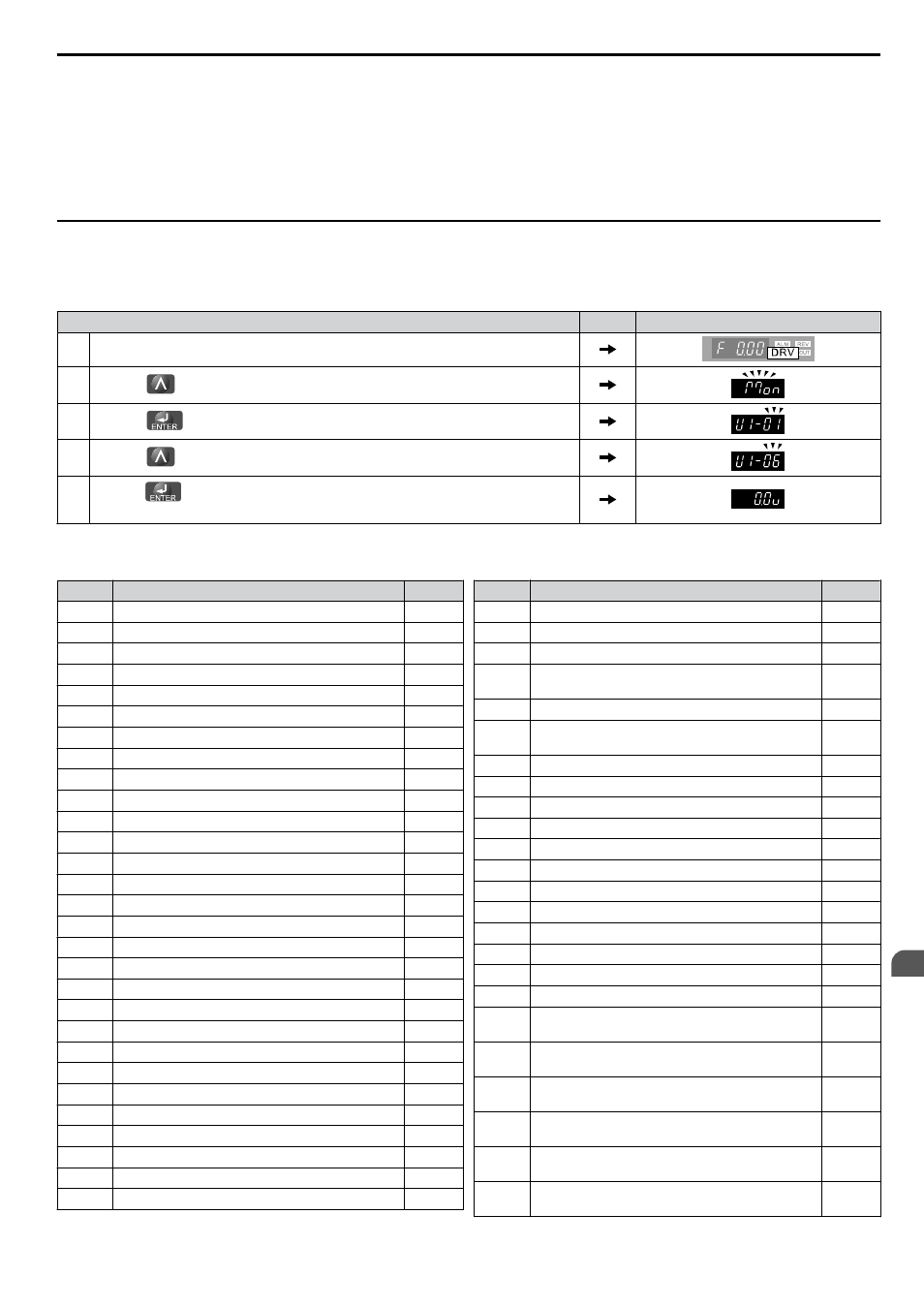

• Desactive la protección del motor (L1-01 = 1) al hacer funcionar varios motores desde el mismo inversor. Conecte un
relé térmico para cada motor para proporcionar protección contra sobrecarga.
• Use L1-13 (Selección de Operación Electrotérmica Continua) para seleccionar si el valor electrotérmico se “mantiene”
o “no se mantiene” al apagar la alimentación de energía. La configuración predeterminada es1 (Habilitado).
• En el caso de un motor de propósito general (estándar), la capacidad de enfriamiento se reduce a baja velocidad. La
protección contra sobrecarga del motor (OL1) puede ocurrir en frecuencias más bajas que la corriente nominal del motor.
Use un motor de uso exclusivo o de trabajo de inversor para operar el inversor a la corriente nominal a frecuencia baja.
u
Monitores de Estado del Inversor: U1-01 a U6-19
El grupo de parámetros U muestra diversos datos respecto al estado de operación del inversor.
El siguiente ejemplo demuestra la visualización de la referencia de voltaje de salida (U1-06).
Paso
Visualización/Resultado
1.
Encienda la alimentación de energía al inversor. Se mostrará la pantalla inicial
2.
Presione
hasta que aparezca “Visualización de Monitor”.
3.
Presione
para entrar a la pantalla de configuración de parámetros.
4.
Presione
hasta que aparezca U1-06.
5.
Presione
para mostrar la referencia de voltaje. Aparecerá la Referencia de Voltaje
de Salida.
Refiérase a Lista de Parámetros PAG. 223
para más detalles sobre los Monitores de Estado del Inversor.
Tabla 4.22 Monitores de Estado del Inversor
No.
Nombre del Parámetro
Página
U1-01 Referencia de Frecuencia
U1-02 Frecuencia de Salida
U1-03 Corriente de Salida
U1-04 Modo de Control
U1-05 Velocidad del Motor
U1-06 Referencia de Voltaje de Salida
U1-07 Voltaje de Bus de CD
U1-08 Potencia de Salida
U1-09 Referencia de Torque
U1-10 Estado de la Terminal de Entrada
U1-11 Estado de la Terminal de Salida
U1-12 Estado del Inversor
U1-13 Voltaje de Entrada de Terminal A1
U1-14 Voltaje de Entrada de Terminal A2
U1-16 Frecuencia de Salida después de Arranque Suave
U1-18 Falla oPE
U1-19 Código de Error Memobus/Modbus
U1-24 Monitor de Pulso de Entrada
U1-25 Número de Software (Flash)
U1-26 Número de Software (ROM)
U2-01 Falla de Corriente
U2-02 Falla Anterior
U2-03 Referencia de Frecuencia en Falla Anterior
U2-04 Frecuencia de Salida en Falla Anterior
U2-05 Corriente de Salida en Falla Anterior
U2-06 Velocidad de Motor en Falla Anterior
U2-07 Voltaje de Salida en Falla Anterior
U2-08 Voltaje de Bus de CD en Falla Anterior
U2-09 Potencia de Salida en Falla Anterior
No.
Nombre del Parámetro
Página
U2-10 Referencia de Torque en Falla Anterior
U2-11 Estado de Terminal de Entrada en Falla Anterior
U2-12 Estado de Terminal de Salida en Falla Anterior
U2-13 Estado de Operación del Inversor en Falla Anterior
U2-14 Tiempo de Operación Acumulado en Falla Anterior
U2-15 Referencia de Velocidad de Arrancador Suave en
Falla Anterior
U2-16 Corriente de Eje q del Motor en Falla Anterior
U2-17 Corriente de Eje d del Motor en Falla Anterior
U3-01 Falla Más Reciente
U3-02 2a. Falla Más Reciente
U3-03 3a. Falla Más Reciente
U3-04 4a. Falla Más Reciente
U3-05 5a. Falla Más Reciente
U3-06 6a. Falla Más Reciente
U3-07 7a. Falla Más Reciente
U3-08 8a. Falla Más Reciente
U3-09 9a. Falla Más Reciente
U3-10 10a. Falla Más Reciente
U3-11 Tiempo de Operación Acumulado en Falla Más
Reciente
U3-12 Tiempo de Operación Acumulado en 2a. Falla Más
Reciente
U3-13 Tiempo de Operación Acumulado en 3a. Falla Más
Reciente
U3-14 Tiempo de Operación Acumulado en 4a. Falla Más
Reciente
U3-15 Tiempo de Operación Acumulado en 5a. Falla Más
Reciente
U3-16 Tiempo de Operación Acumulado en 6a. Falla Más
Reciente
4.6 Ajustes Básicos de Configuración del Inversor
