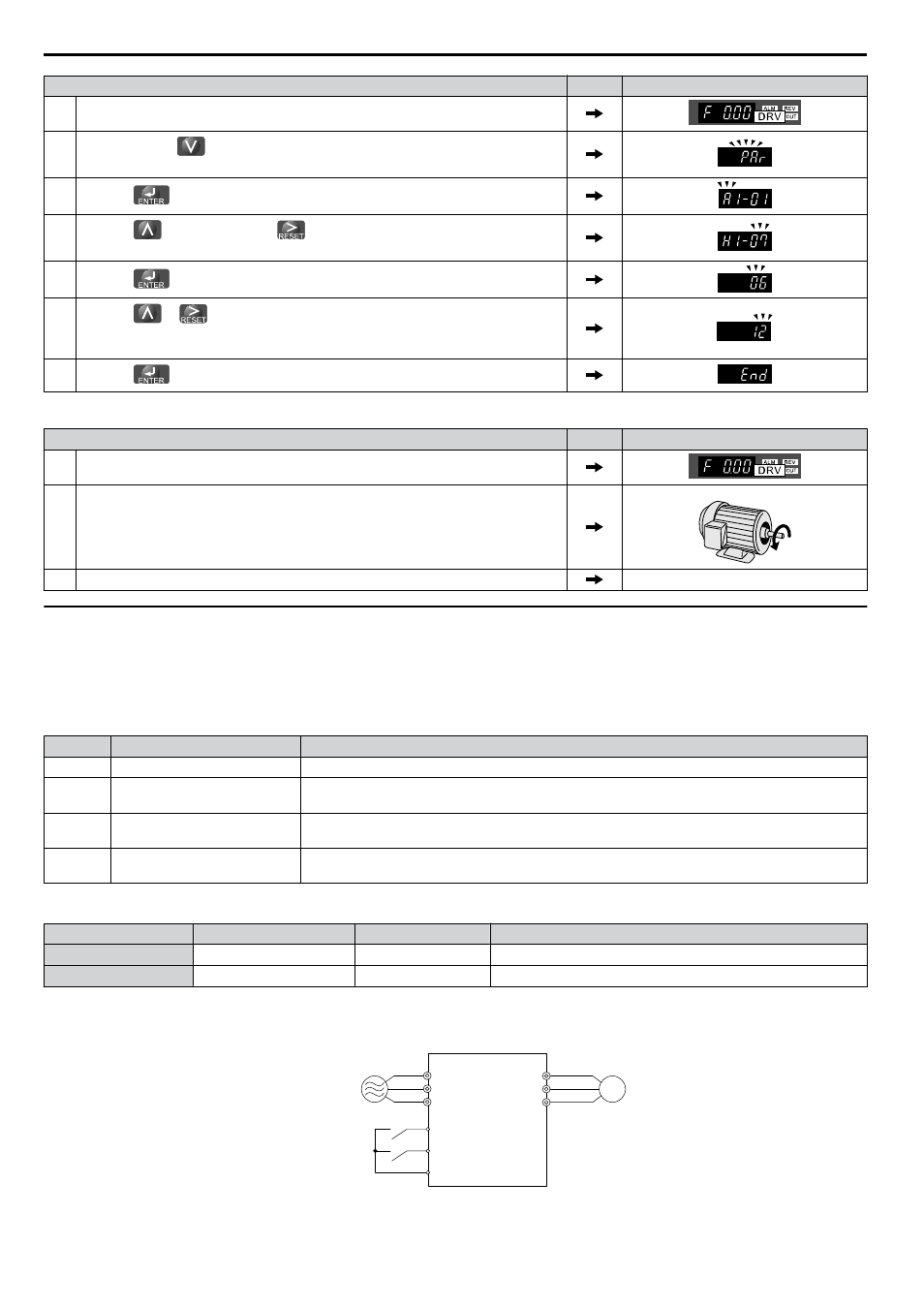

Yaskawa V1000 - Manual (Página 122)

Paso Visualización/Resultado
1. Encienda la alimentación de energía al inversor. Se mostrará la pantalla inicial
2. Presione la tecla hasta que aparezca la pantalla del Menú de Configuración
de Parámetros.
3.
Presione para entrar al Menú de Configuración de Parámetros.
4. Presione hasta que aparezca H1-07.Nota: Seleccione un parámetro entre
H1-01 y H1-07.
5.
Presione y configure el valor para H1-07.
6.
Presione y hasta que aparezca “12” en la pantalla.
Nota: En la operación de avance lento en reversa, configure la entrada del contacto
multifunción a 13.
7.
Presione para guardar la configuración.
Para comenzar a girar el motor:
Paso Visualización/Resultado
1.
Encienda la alimentación de energía al inversor. Se mostrará la pantalla inicial
Nota: Configure el inversor en REMOTO.
2.
Con la terminal de entrada del contacto multifunción S7 cerrada, el motor gira hacia
adelante a 6 Hz.
Nota: No es necesario un comando de avance al utilizar la frecuencia de avance lento.
Motor
3. El inversor se detendrá con la terminal S7 abierta.
u Operación de Velocidad Multipasos (Velocidad de 4 pasos)
Seleccione hasta 17 referencias predeterminadas (incluyendo la referencia de avance lento) usando cinco entradas
multifunción S3 a S7. Pueden seleccionarse cuatro referencias multipasos usando dos entradas multifunción como se ilustra
en Figura 4.32 .
n Parámetros de Operación de Velocidad Multipasos
No. Nombre Descripción
d1-01 Referencia de Frecuencia 1 La Referencia de Frecuencia o1-03 determina las unidades, con Hz como predeterminada.
d1-02 Referencia de Frecuencia 2
Referencia de Frecuencia cuando la entrada multifunción “Referencia de Velocidad Multipasos 1"
(H1-oo = 3) está encendida. Unidad de configuración: configure mediante o1-03.
d1-03 Referencia de Frecuencia 3
Referencia de Frecuencia cuando la entrada multifunción “Referencia de Velocidad Multipasos 2”
(H1-oo = 4) está encendida. Unidad de configuración: configure mediante o1-03.
d1-04 Referencia de Frecuencia 4
Referencia de Frecuencia cuando la entrada multifunción “Referencia de Velocidad Multipasos 1, 2"
(H1-oo = 3 y 4) están ambas encendidas. Unidad de configuración: configure mediante o1-03.
n Entrada Digital
Terminal Parámetro Configuración Contenido
S5 H1-05 3 Referencia de Velocidad Multipasos 1
S6 H1-06 4 Referencia de Velocidad Multipasos 2
n Ejemplo de Cableado
Configure los interruptores externos SW1 y SW2.
Trifásico, 200 Vca
(CA400 V)
Inversor
R/L1
S/L2
T/L3
S5
SC
U/T1
V/T2
W/T3
M
S6 SW2
SW1
Figura 4.32 Terminales de Control para Velocidades de 4 Pasos Múltiples
