u Cubierta IP20/NEMA Tipo 1
n CIMR-V Monofásico AC200 V oBA0001F ~ 0003F
CIMR-V Trifásico AC200 Vo2A0001F ~ 0006F
A
B
C
D
E
F
G
H
I
J
K
L
N
O
M
A – Tapa del ventilador
B – Orificio de montaje
C – Disipador de Calor
D – Tapa del conector de
alimentación de energía de 24 V
CD opcional
E – Tablero de Terminal Refiérase a
Funciones del Bloque de
Terminales del Circuito de
Control PAG. 54
F – Tornillos de la Tapa Inferior
G – Acometida pasacables
H – Tapa Frontal Inferior
I – Tornillos de la Tapa Frontal
J – Tapa Frontal
K – Puerto de Comunic.
Refiérase a
Comunicaciones de Red PAG.
281
L – operador LED Refiérase a Uso del
Operador LED Digital PAG. 70
M – Cubierta
N – Tapa Superior
O – Ventilador de
enfriamiento Refiérase a
Ventiladores de Enfriamiento del
Inversor PAG. 184

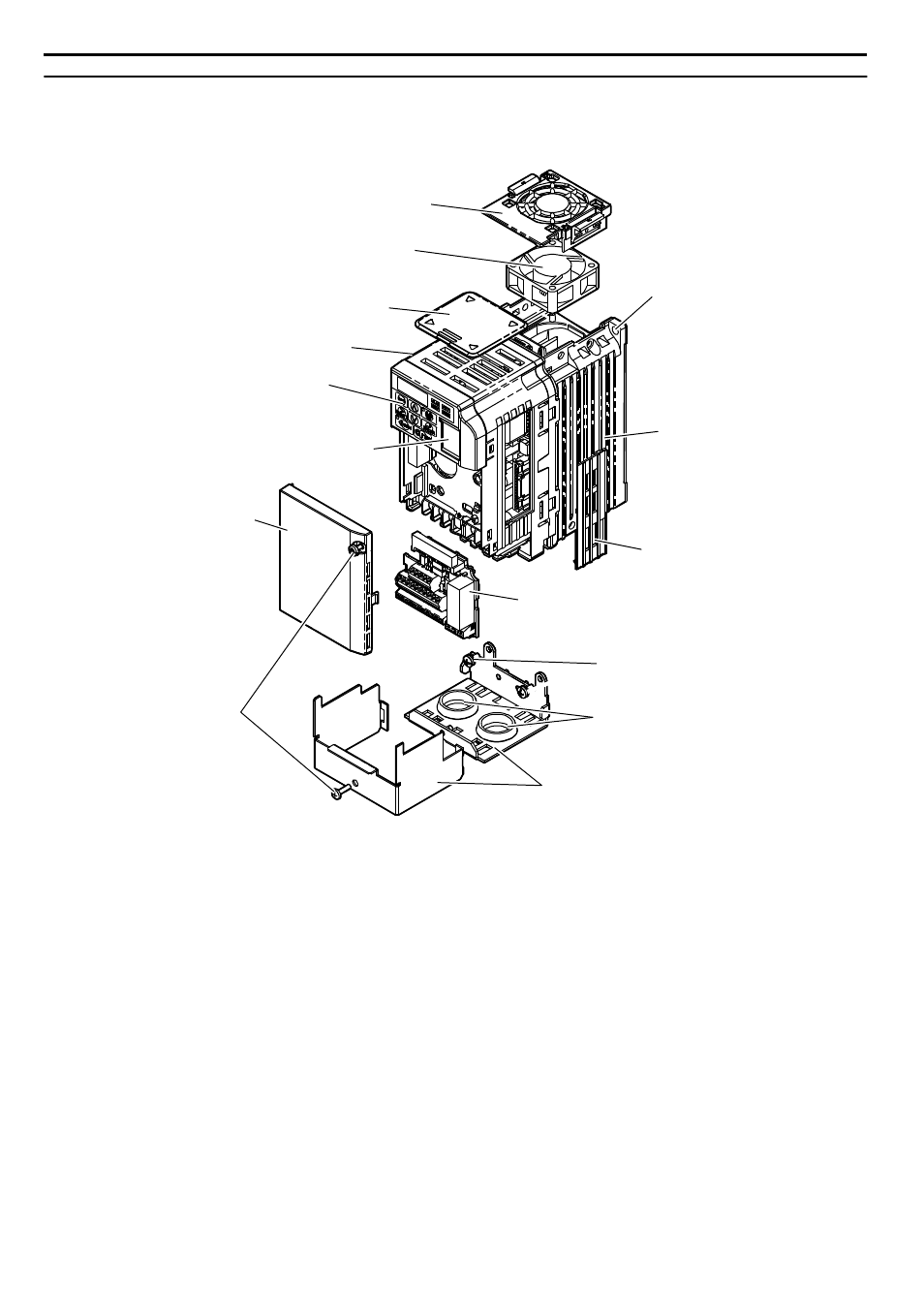

Figura 1.4 Vista Esquemática de los Componentes del IP20/NEMA Tipo 1
CIMR-V Trifásico AC200 Vo2A00062F
1.4 Nombres de los Componentes
