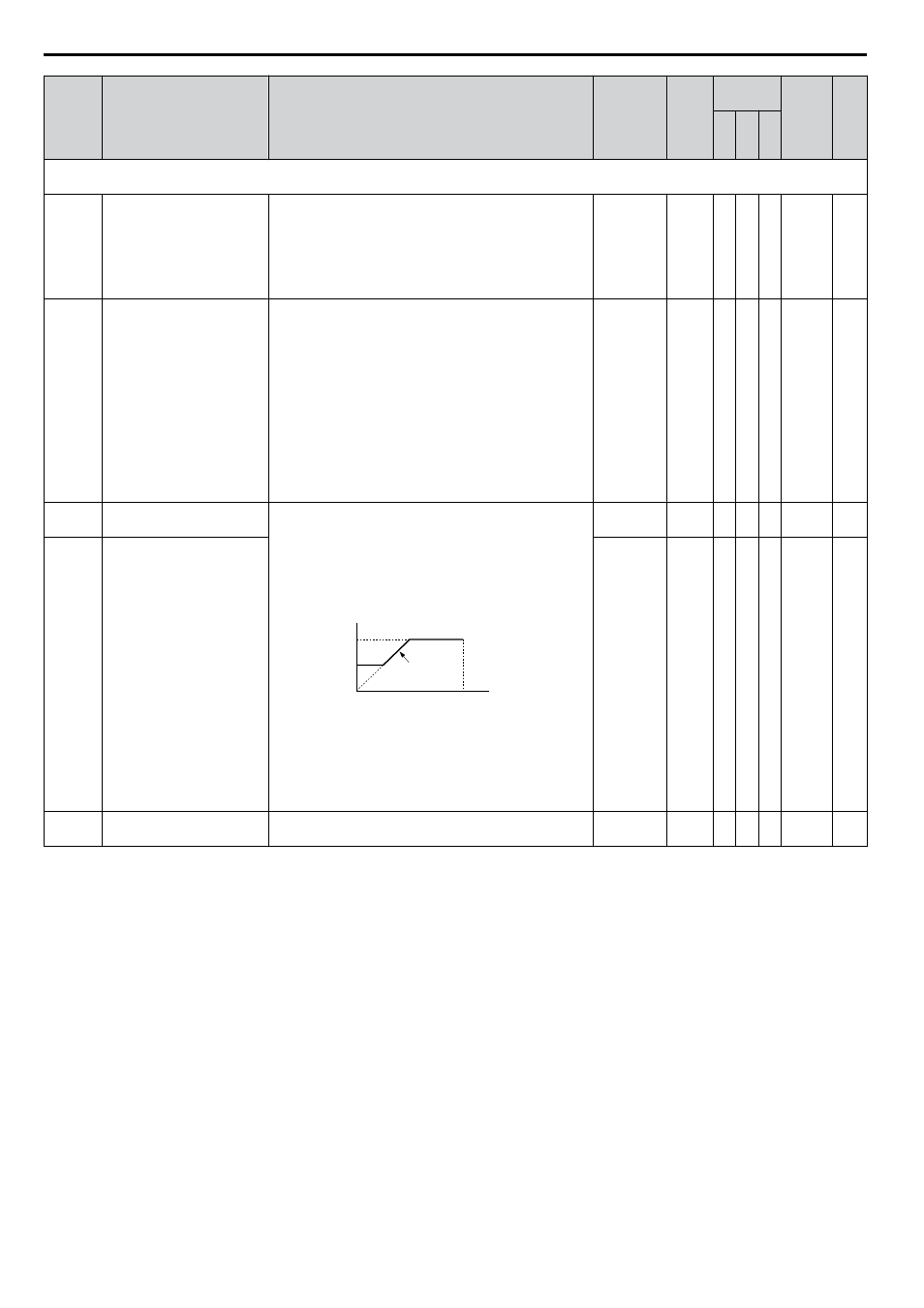

Yaskawa V1000 - Manual (Página 234)

No. Nombre Descripción Rango Def.
Modo de
Control
Dir.
Hexa
Pág
.
V/
f
O
L
V
P
M
C6:
Use los parámetros C6 para configurar las opciones de la frecuencia de portadora del inversor.
C6-01 Selección de
Trabajo Normal/Pesado
Selecciona la capacidad de carga para el inversor.
0: Trabajo Pesado (HD) para aplicaciones de torque
constante.
1: Trabajo Normal (ND) para aplicaciones de torque
variable.
Esta configuración afecta la corriente de salida nominal y
la tolerancia de sobrecarga del inversor.
0,1 1 S S S 223 101
C6-02 Selección de Frecuencia de
Portadora
Selecciona la frecuencia de la portadora
1 : 2.0 kHz
2 : 5.0 kHz
3 : 8.0 kHz
4 : 10.0 kHz
5 : 12.5 kHz
6 : 15.0 kHz
7 : PWM1 Oscilante (Sonido audible 1)
8: PWM2 Oscilante (Sonido audible 2)
9: PWM3 Oscilante (Sonido audible 3)
A: PWM4 Oscilante (Sonido audible 4)
B a E: No hay configuración posible
F: Definido por el usuario (determinado por C6-03 a
C6-05)
1 a F <3> S S S 224 101
C6-03 Límite Superior de
Frecuencia de Portadora
Vector de Ciclo Abierto: C6-03 define la frecuencia de
portadora fija si C6-02 = F.
Control V/f : C6-03 y C6-04 configuran límites superior
e inferior para la frecuencia de la portadora.
frecuencia de portadora
frecuencia de salida
´ (C6-05) ´ K
frecuencia de
salida máxima
C6-03
frecuencia
de salida
C6-04
E1-04
El coeficiente K depende de C6-03:
C6-03 ≥ 10.0 kHz: K = 3
10.0 kHz > C6-03 ≥ 5.0 kHz: K = 2
5.0 kHz > C6-03: K = 1
Cuando C6-05 ≤ 6, C6-04 está deshabilitado (hace que la
frecuencia de portadora sea el valor de C6-03).
1.0 a 15.0 <8> A A A 225 —
C6-04 Límite Inferior de
Frecuencia de Portadora
0.4 a 15.0 <8> A - - 226 —
C6-05 Ganancia Proporcional de
Frecuencia de Portadora
Establece la relación de la frecuencia de salida con la
frecuencia de la portadora cuando C6-02 = F.
00 a 99 <8> A - - 227 —
<1> El valor de configuración predeterminado depende del parámetro A1-02, Selección del Método de Control. El valor mostrado es para A1-02
= 2-control OLV.
<2> El valor de configuración predeterminado depende del parámetro A1-02, Selección del Método de Control. El valor mostrado es para A1-02
= 0-control V/f.
<3> El valor de configuración predeterminado depende de los parámetros o2-o4, Selección de Inversor/kvA. Selección del Método de Control y
C6-01, Selección de Trabajo Normal/Pesado. 351.
<6> El valor del rango de configuración depende del parámetro C1-10, Unidades de Configuración de Tiempos de Acel./Desacel. Cuando C1-10
= 0 (Unidades de 0.01 segundos), el rango de configuración se convierte en 0.00 a 600.00 segundos.
<8> El valor de configuración predeterminado depende del parámetro C6-02, Selección de Frecuencia de Portadora.
<22> El parámetro puede cambiarse durante el funcionamiento.
<23> El parámetro no puede cambiarse durante el funcionamiento cuando el parámetro A1-02 = 5-PM Control de OLV.
B.2 Tabla de Parámetros
234 YASKAWA ELECTRIC TOSP C710606 22B Inversor de CA YASKAWA - V1000 Manual Técnico
