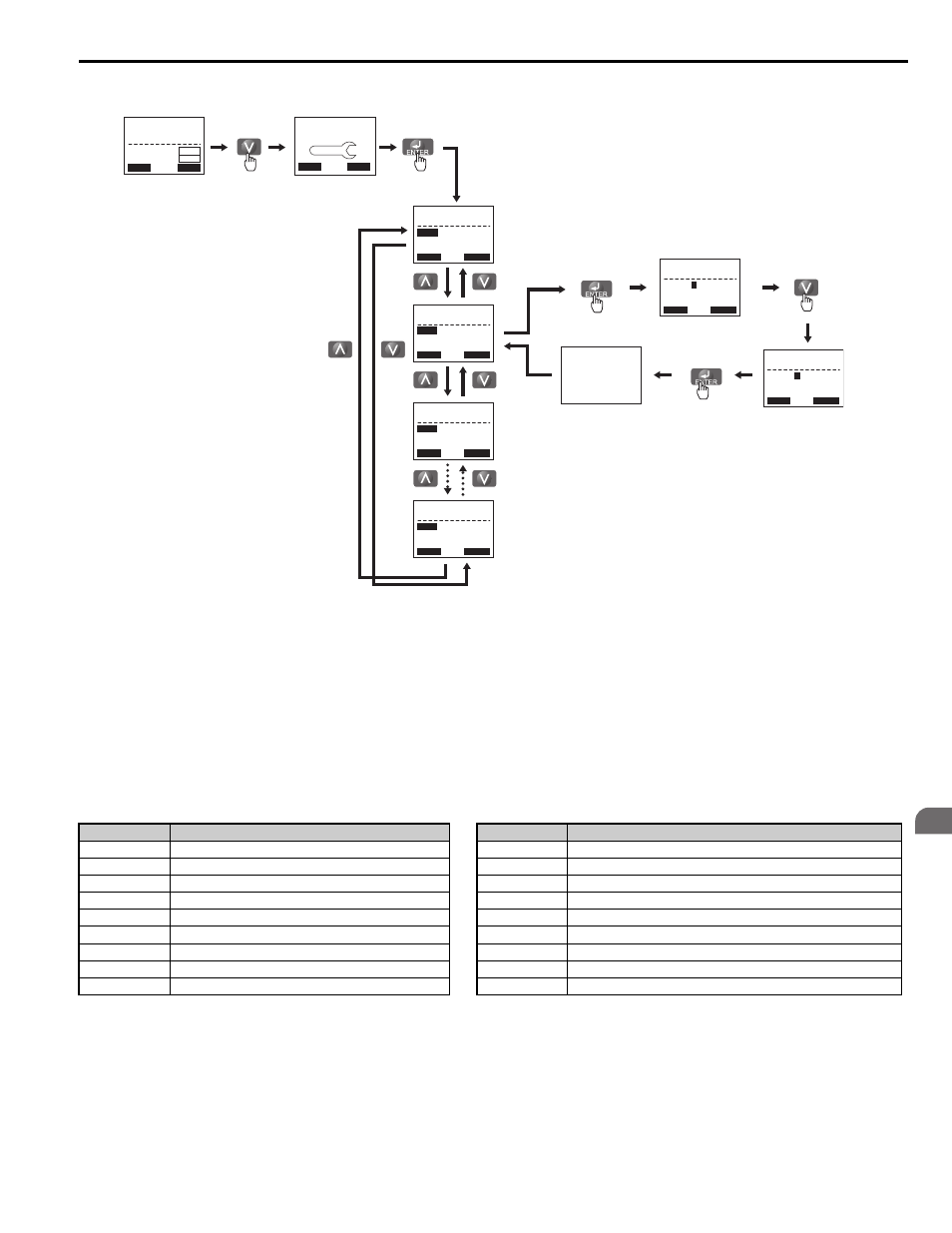

Figura 4.11 Ejemplo del grupo de configuración
■
Parámetros del grupo de configuración
enumera los parámetros disponibles en la configuración de grupo.
Si no aparece en el grupo configurar un parámetro que debe ser editado, acceda al parámetro a través del modo de
programación.
Tabla 4.4 Parámetros del grupo de configuración
Nota: La disponibilidad del parámetro depende del método de control establecido en A1-02; es posible que no se pueda acceder a
algunos de los parámetros enumerados anteriormente desde todos los métodos de control.
<1> Utilice las teclas de flecha hacia arriba y hacia abajo para desplazarse por el grupo de configuración. Presione la tecla ENTER para ver
o cambiar las configuraciones de los parámetros.
<2> Para regresar al menú anterior sin guardar los cambios, presione la tecla ESC.
Parámetro
Nombre
Parámetro
Nombre
A1-02
Selección de método de control
E1-01
Configuración de la tensión de entrada
b1-01
Selección de referencia de velocidad
E1-04
Frecuencia de salida máxima
C1-01
Rampa de aceleración 1
E1-05
Tensión máxima
C1-02
Rampa de desaceleración 1
E1-06
Frecuencia base
d1-01
Referencia de velocidad 1
E1-09
Frecuencia de salida mínima
d1-02
Referencia de velocidad 2
E1-13
Tensión base
d1-03
Referencia de velocidad 3
E2-01
Corriente nominal del motor
d1-04
Referencia de velocidad 4
E2-11
Salida nominal del motor
d1-26
Velocidad de nivelación
L1-01
Selección de protección contra sobrecarga del motor
←
→
←
→
- MODE -
U1-01= 0.00%
U1-02= 0.00%
U1-03= 0.00A
DRV
Speed Ref (OPR)
Rdy
RSEQ
LREF
<1>
<2>
<2>
HELP
- MODE -
PRG
Quick Setting
DATA
FWD
Entry Accepted
- SETUP -
b1-01
= 0
∗0∗
Operator
PRG
Speed Ref Sel
Rdy
Home
FWD
DATA
- SETUP -
A1-02
= 2
∗2∗
Open Loop Vector
PRG
Control Method
Rdy
Home
FWD
DATA
- SETUP -
b1-02
= 1
∗1∗
Digital Inputs
PRG
Up/Dn Command Sel
Rdy
Home
FWD
DATA
- SETUP -
L3-01
= 1
∗1∗
General Purpose
PRG
StallP Accel Sel
Rdy
Home
FWD
DATA
“1”
- SETUP -
b1-01=
0
∗0∗
Operator
PRG
Speed Ref Sel
Rdy
FWD
“1”
- SETUP -
b1-01=
0
∗0∗
Analog Input
PRG
Speed Ref Sel
Rdy
FWD
FWD
Terminal del circuito
de control
Operador
La referencia de
velocidad aparece
cuando se enciende
YEA_commo
