7.4 Ventiladores de enfriamiento del variador y ventiladores de circulación
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 343
In
s
p
ec
ci
ón pe
ri
ód
ic
a y
mant
enimie
nto
7

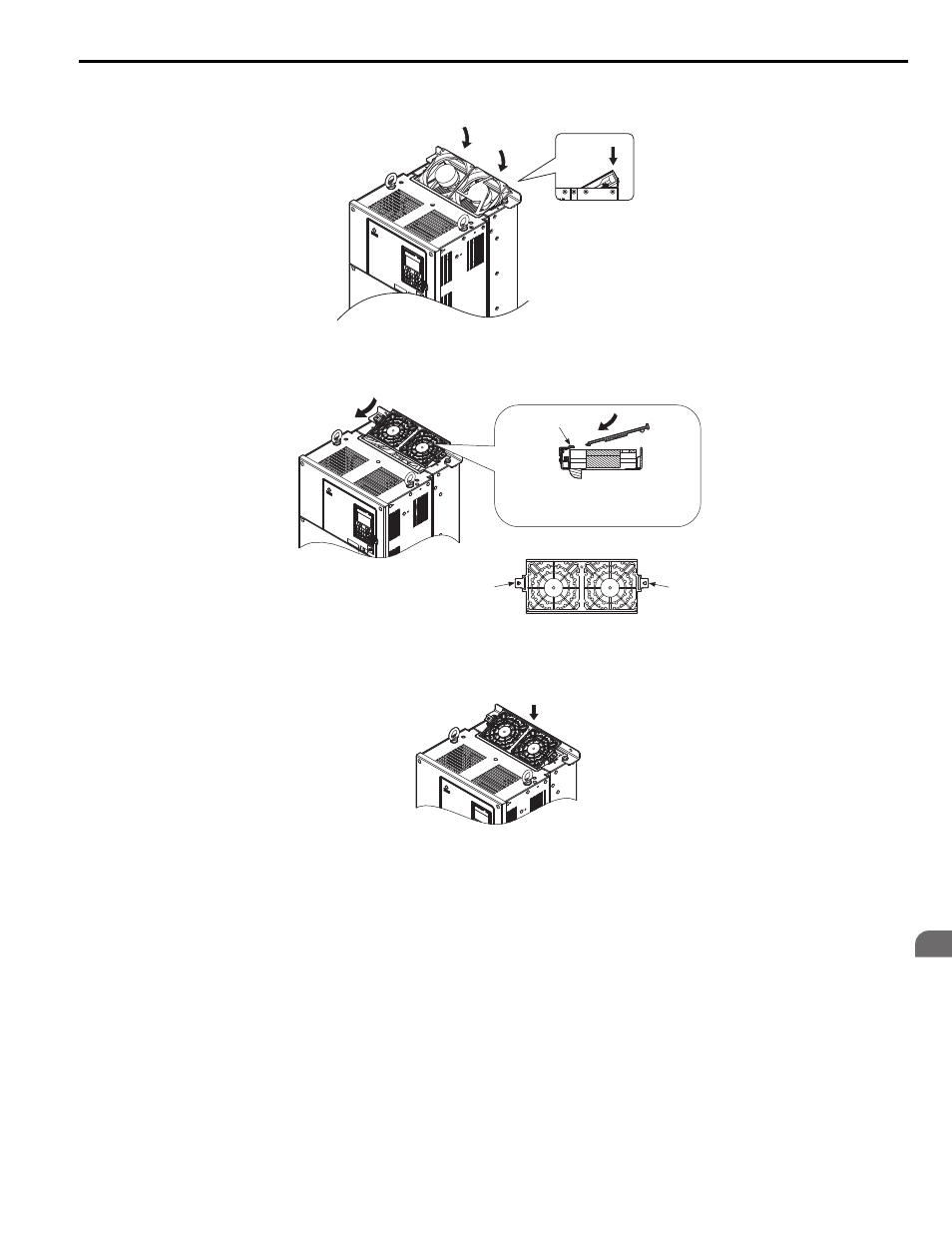

3. Instale el ventilador de repuesto en el variador.
Figura 7.10
Figura 7.10 Instalación del ventilador de enfriamiento: 2A0106, 2A0144, 4A0056 y 4A0075
4. Levante la parte trasera del protector para dedos del ventilador y deslícelo hacia la apertura cerca de la parte
delantera del variador, luego guíe el protector para dedos del ventilador hasta su lugar.
Figura 7.11
Figura 7.11 Montaje de la cubierta del ventilador: 2A0106, 2A0144, 4A0056 y 4A0075
5. Mientras presiona los ganchos situados en los lados izquierdo y derecho de la cubierta del ventilador, libere la
cubierta del ventilador levantando primero el extremo posterior.
Figura 7.12
Figura 7.12 Montaje de la cubierta del ventilador: 2A0106, 2A0144, 4A0056 y 4A0075
6. Vuelva a encender la fuente de energía y restablezca el tiempo de operación del ventilador de refrigeración para
el Monitor de mantenimiento estableciendo o4-03 a 0.
Inserte el ventilador en un ángulo
de forma tal que se incline hacia
la parte delantera del variador.
Luego, presione la parte trasera
del ventilador que aún sobresale
del variador para que el ventilador
se encaje en su posición.
YEA_TM
only
Área de inserción
Parte delantera
del variador Parte trasera
del variador
Parte delantera del variador
Protector para dedos Parte trasera del variador
Gancho Gancho
Sección transversal
