4.2 Uso del monitor LED/operador digital
El monitor LED JVOP-184 muestra información sobre el estado del variador incluyendo fallas y alarmas; operador digital
opcional JVOP-180 puede utilizarse para ajustar los parámetros según sea necesario.
◆ Monitor LED JVOP-184
El monitor LED indica el estado de la operación mediante combinaciones de los LED (LIGHT/BLINK/OFF) en RUN,
DS1 y DS2.

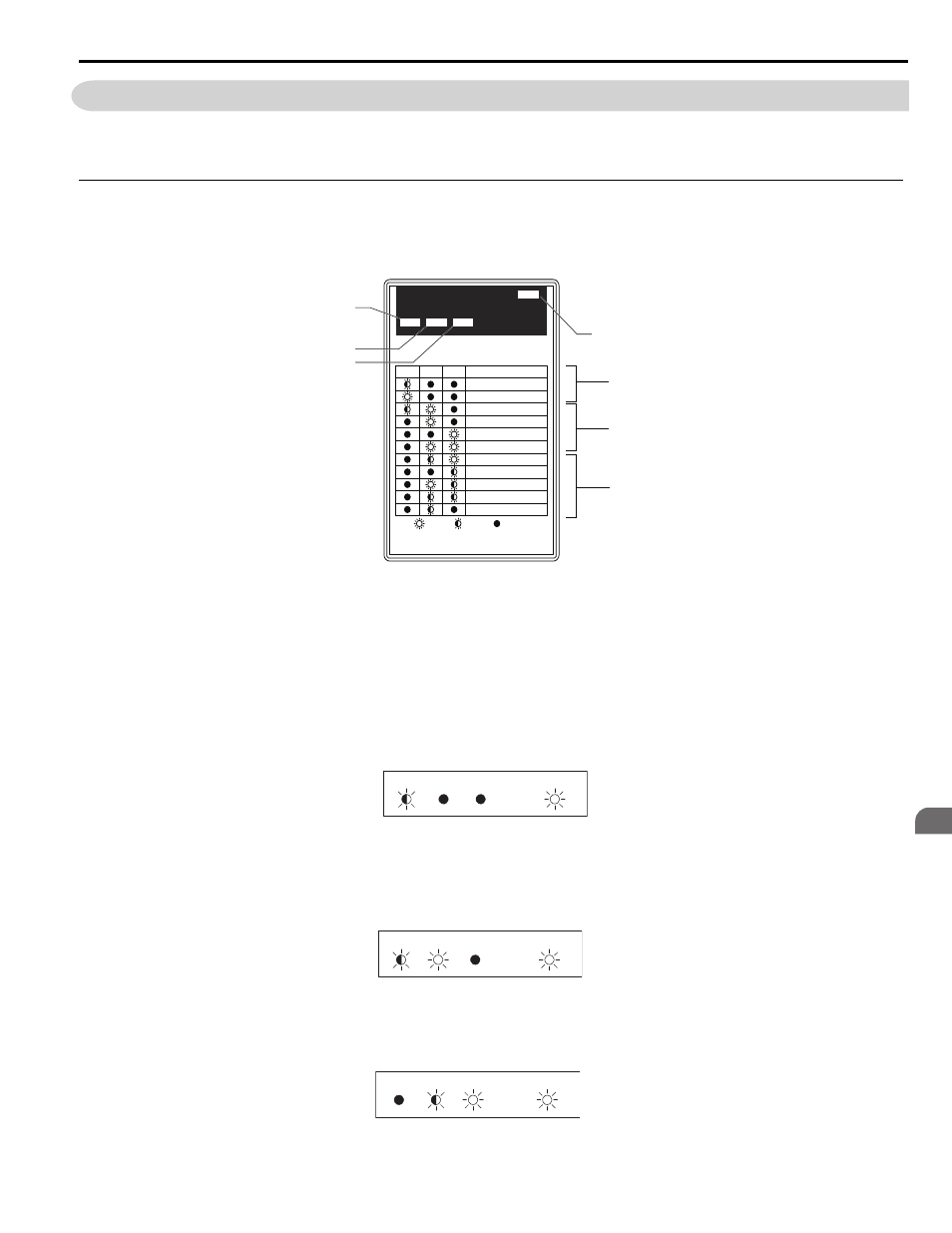

Figura 4.1
Figura 4.1 Nombres de los componentes del monitor LED
■ Ejemplos de pantallas LED
Funcionamiento normal
La Figura 4.2 muestra la pantalla LED cuando el variador está listo y ninguna señal FWD/REV está activa.
Figura 4.2
Figura 4.2 LED de operación normal
Alarma
La Figura 4.3 muestra la pantalla LED cuando se presenta una falla menor. Consulte Solución de problemas en la
página 283 y tome las contramedidas apropiadas.
Figura 4.3
Figura 4.3 LED de alarma
Falla
La Figura 4.4 muestra la pantalla LED cuando se ha producido una falla oV o UV.
Figura 4.4
Figura 4.4 LED de falla
A – LED PWR (Rojo) E – LED DS2 (Verde)
B – Indicaciones del estado del variador F – LED DS1 (Verde)
C – Indicaciones de alarma G – LED RUN (Verde)
D – Indicaciones de falla
PWR LED MONITOR JVOP-184
RUN DS1 DS2
RUN DS1 DS2 STATUS
READY
RUN
ALARM(RUN)
PGOH,LT
BB,HBB
EF,SE
Other Fault
OV,UV
OH,OL
OC,GF,SC,PGO
CPF,OFA,OFB,OFC
:LIGHT :BLINK :LIGHT OFF
A
G
F
E
B
C
D
RUN DS1 DS2 POWER
RUN DS1 DS2 POWER
RUN DS1 DS2 POWER
