Ejemplo 3: Configure H4-03 al 30% para una señal de salida de 3 V en el terminal FM cuando el valor monitorizado está
al 0%.

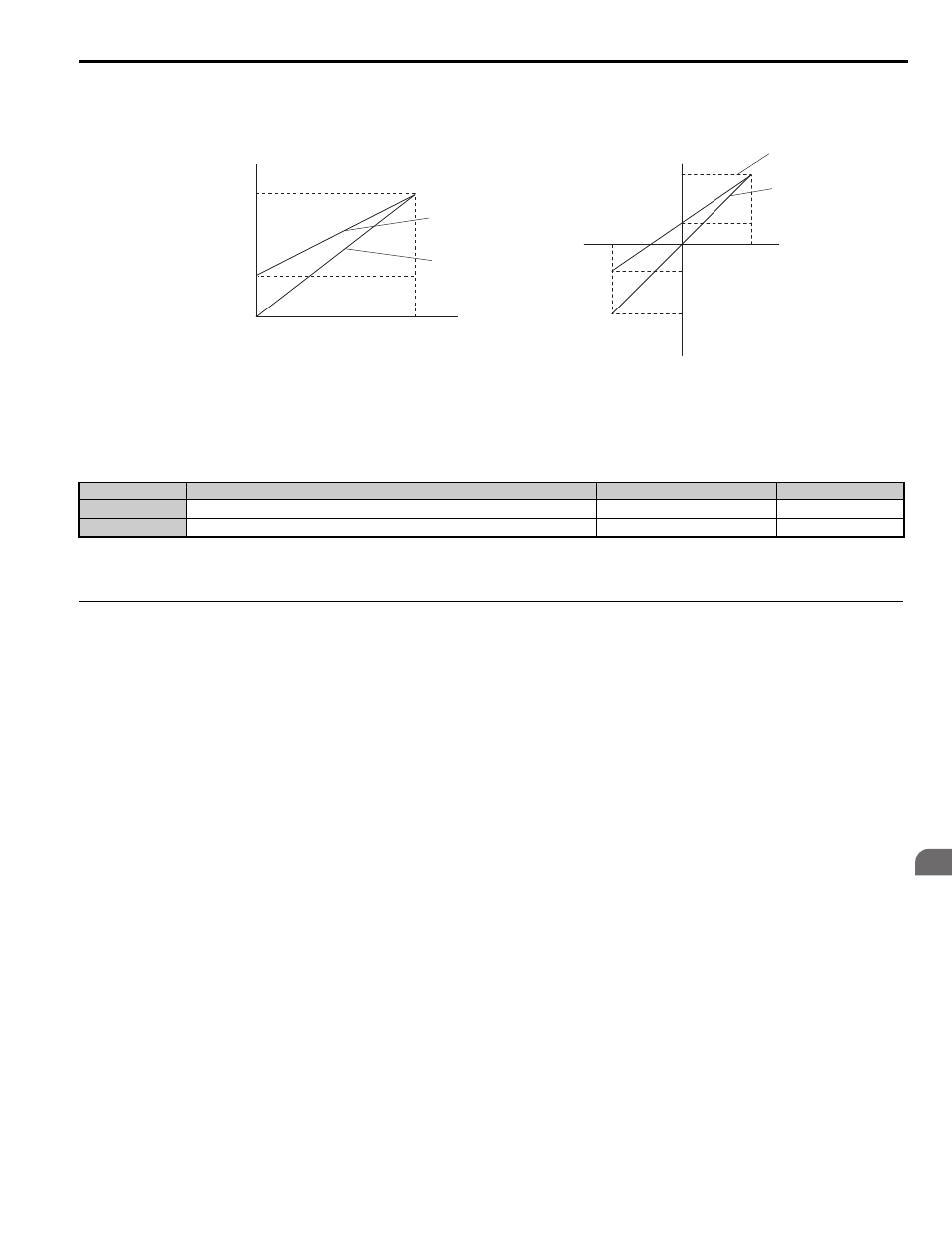

Figura 5.32
Figura 5.32 Ejemplo 3 de la configuración de ganancia y derivación de salidas analógicas
■ H4-07, H4-08: Terminal FM, AM Selección del nivel de señal
Configura el nivel de salida de tensión de los datos del parámetro U (parámetro monitor) en el terminal FM y el terminal
AM a través de los parámetros H4-07 y H4-08.
Configuración 0: 0 a 10 V
Configuración 1: -10 V a 10 V
◆ H5: Comunicación serial de MEMOBUS/Modbus
La comunicación serial es posible en el variador usando el puerto integrado RS-422/485 (terminales R+, R-, S+, S-) y los
controladores lógicos programables (PLC) o dispositivos similares que ejecuten el protocolo MEMOBUS/Modbus.
Los parámetros H5- se utilizan para configurar el variador para comunicaciones Modbus/MEMOBUS. Consulte
Parámetros de configuración de MEMOBUS/Modbus en la página 454 para descripciones detalladas de los parámetros
H5- .
N.º Nombre del parámetro Rango de configuración Predeterminado
H4-07 Selección de nivel de señal FM de terminal 0 o 1 0
H4-08 Selección de nivel de señal AM de terminal 0 o 1 0
H4-07, 08 = 0 H4-07, 08 = 1
Ganancia del = 100%
Derivación del = 30%
Ganancia del = 100%
Derivación = 0%
Ganancia del 100%
Derivación del 30%
Ganancia del 100%
Derivación del 0%
Valor del monitor
Valor del monitor
0 V
3 V
10 V
100% 0%
Tensión de salida
Tensión de salida
10 V
-10 V
100%
3 V
-4 V
-100%
