2.2 Instalación mecánica
44 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
Figura 2.7

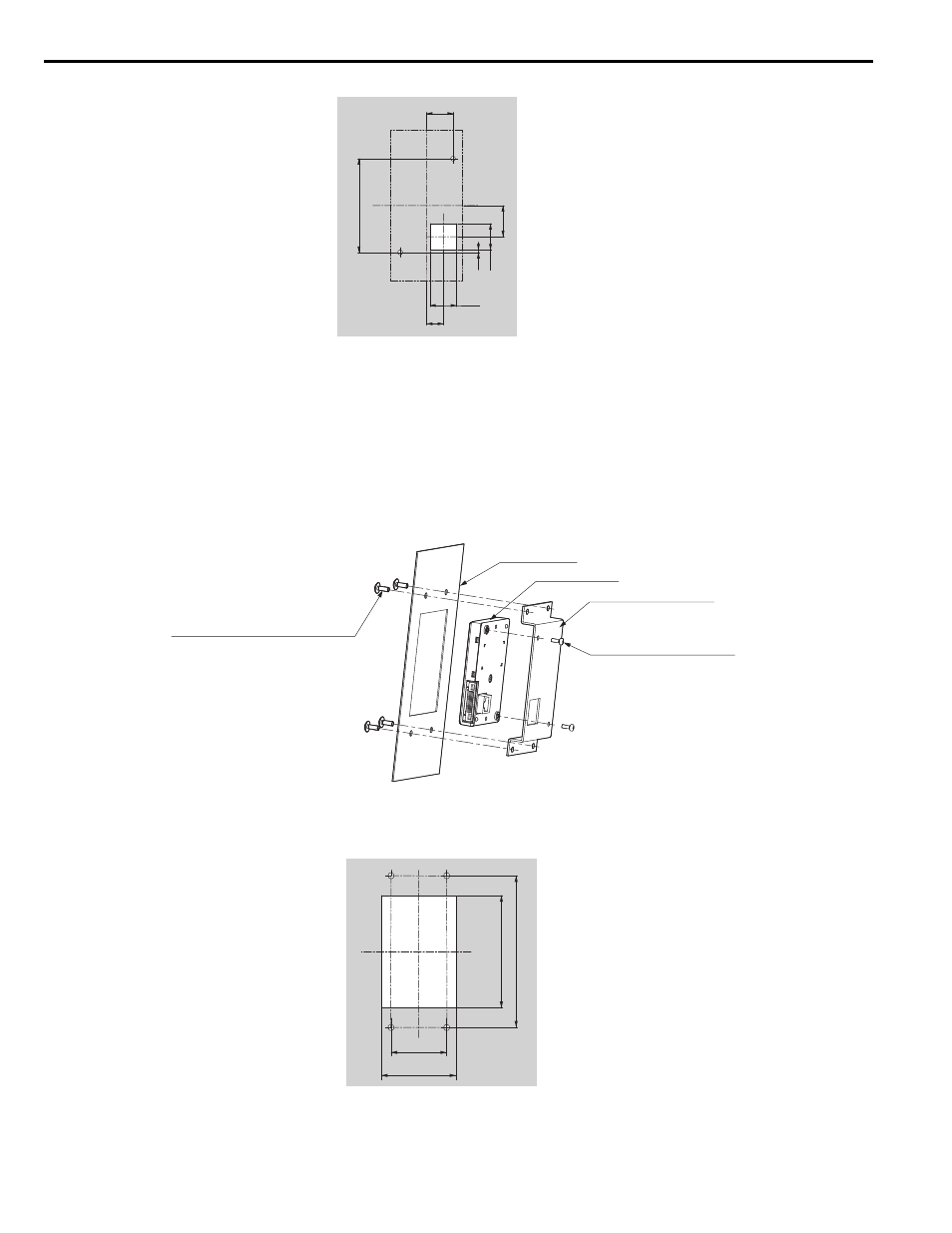

Figura 2.8 Dimensiones de corte del panel (Instalación de montaje externo/frontal)
Montaje interno/embutido
El montaje embutido interno requiere de un conjunto de soporte de instalación que debe adquirirse por separado.
Comuníquese con un representante de Yaskawa para solicitar un conjunto de soporte de instalación y los componentes de
instalación. La
Figura 2.9 ilustra cómo colocar el Conjunto de soporte de instalación A.
1. Corte una abertura en el panel de protección para el operador del monitor LED como se muestra en la
Figura 2.10 .
2. Monte el monitor LED en el suporte de instalación.
3. Monte el conjunto del soporte de instalación y el monitor LED al panel de protección.
Figura 2.8
Figura 2.9 Instalación de montaje interno/embutido
Nota: Utilice una junta entre el panel de protección y el monitor LED en entornos con una cantidad significativa de polvo o suciedad u
otros desechos transportados por el aire.
Figura 2.9
Figura 2.10 Dimensiones de corte del panel (Instalación de montaje interno/embutido)
22
22
14
26
22
78
2
Unidad: mm
common_TMonly
Panel de protección
Unidad: mm
Monitor LED
Juego de soporte de instalación A
M4 × 10 tornillos de cabeza segmentada
Phillips × 4 (para paneles con anchos
de entre 1 y 1.6)
Tornillo de cabeza
plana con receso
M3
× 6 Phillips × 2
common_TMonly
120
45
59 +0.5
0
89
+0.5 0
Unidad: mm
