5.6 F: Configuración de opciones
198 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
■ F1-19: dv4 Selección de detección (CLV/PM)
Configura la cantidad de pulsos necesarios para activar una falla de dv4 cuando haya una desviación de la velocidad del
motor opuesta a la referencia de frecuencia. Configurar F1-19 en 0 desactiva la detección de dv4.
Nota: Una causa común para una falla dv4 es la configuración incorrecta de E5-11. Asegúrese de que la compensación correcta del
codificador está configurada en E5-11.
■ F1-20: Detección de desconexión de la tarjeta opcional PG 1
Establece si el variador detecta una falla cuando se desconecta una tarjeta de realimentación de velocidad.
Configuración 0: Desactivada
Configuración 1: Activada
■ F1-29: Selección de la condición de detección dEv.
Selecciona cuando se activa la detección de errores dEv.
Configuración 0: Luego de que la referencia de velocidad, la salida SFS y la velocidad del motor han coincidido
una vez.
Configuración 1: Después de la referencia de velocidad, la salida de SFS ha coincidido una vez.
Configuración 2: Siempre durante la marcha.

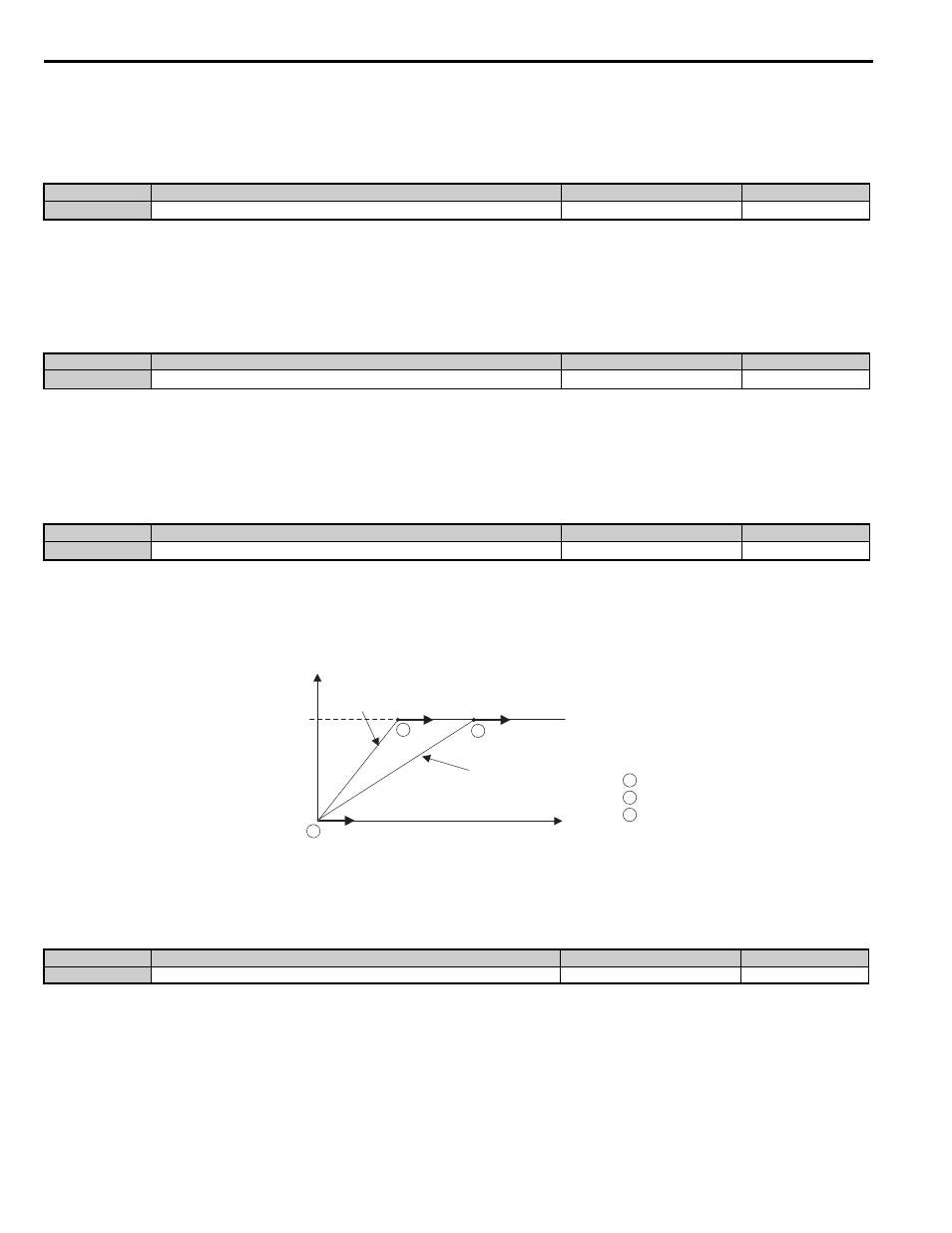

Figura 5.15
Figura 5.15 Diagrama de flujo de las condiciones de detección de la desviación de velocidad.
■ F1-50: Selección del codificador
Establece el tipo de codificador conectado a una tarjeta opcional PG-F3.
Configuración 0: EnDat 2.1/01, 2.2/01 Operación de comunicaciones seriales + Sin/Cos
Configuración 1: EnDat 2.2/22 Operación de comunicaciones seriales
Configuración 2: Hiperface
El uso de codificadores EnDat2.2/22 requiere una opción PG-F3 con versión de software 0102 o posterior. 
Para identificar la versión del software PG-F3 consulte el etiquetado de PG-F3 en el campo señalado "C/N" (S + número
de cuatro dígitos)."
N.º Nombre del parámetro Rango de configuración Predeterminado
F1-19 Selección de detección de dv4 0 a 5000 128
N.º Nombre del parámetro Rango de configuración Predeterminado
F1-20 Detección de desconexión de la tarjeta opcional PG 1 0 o 1 1
N.º Nombre del parámetro Rango de configuración Predeterminado
F1-29 Selección de la condición de detección dEv 0 a 2 2
N.º Nombre del parámetro Rango de configuración Predeterminado
F1-50 Selección del codificador 0 a 2 0
C B
A
A
B
C
Referencia de
velocidad
Velocidad
Salida de arranque lento y
cálculo de la referencia de velocidad.
Velocidad del motor
： Configuración 2
： Configuración 1
： Configuración 0
Tiempo
