5.8 L: Funciones de protección
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 229
De
ta
lle
s de
los
pa
rá
met
ro
s
5

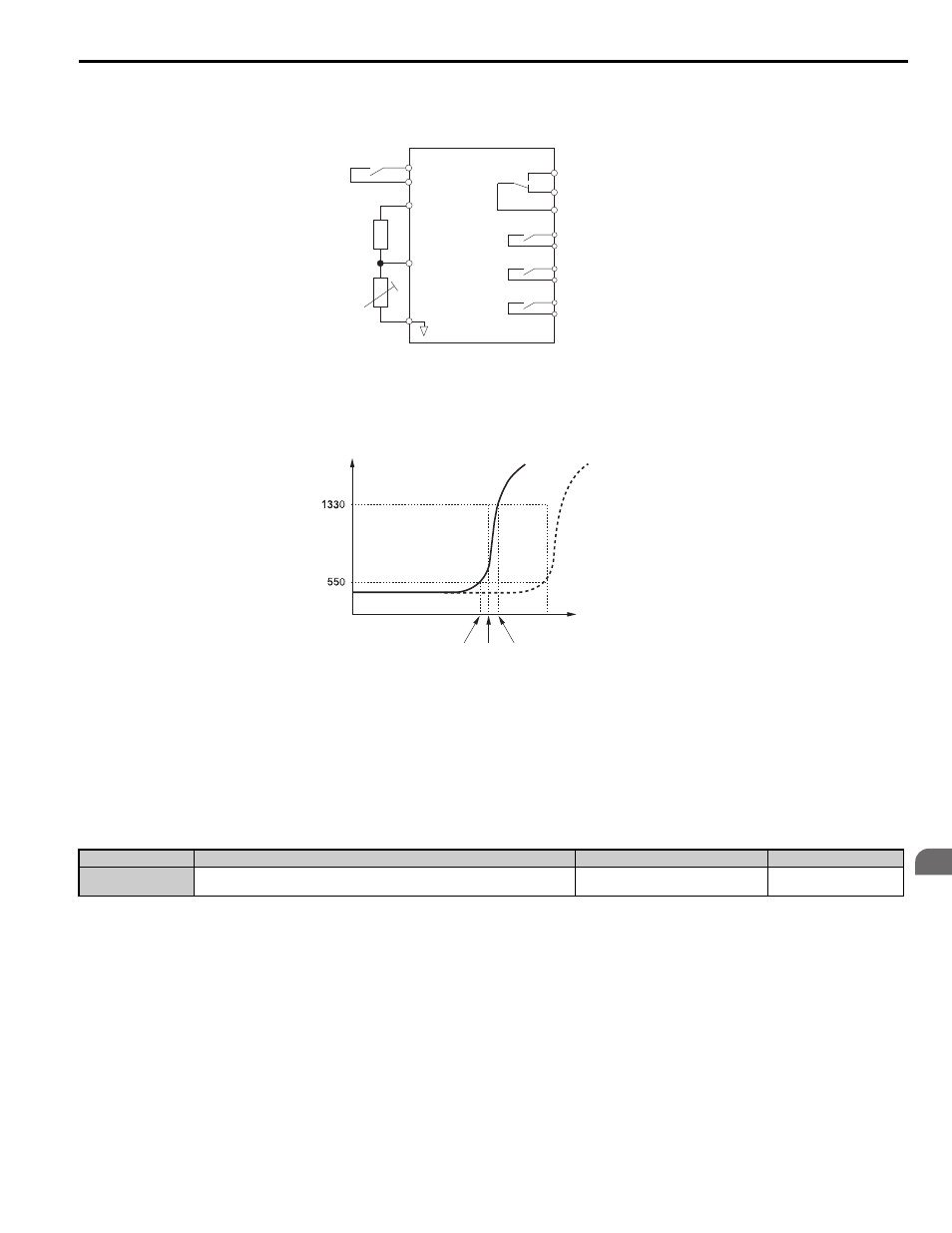

Conecte el termistor PTC entre los terminales AC y A2 como se muestra en la Figura 5.34 . Configure el parámetro H3-
09 a 0 y el parámetro H3-10 a E.
Figura 5.34
Figura 5.34 Conexión de un termistor de motor PTC
El termistor PTC debe tener las características indicadas en la Figura 5.35 para un motor monofásico. La detección de
sobrecarga del motor por el variador requiere que tres termistores PTC estén conectados en serie.
Figura 5.35
Figura 5.35 Características del termistor PTC del motor
La detección de sobrecalentamiento utilizando un termistor PTC se configura con los parámetros L1-03, L1-04 y L1-05
como se explica más abajo.
■ L1-03: Selección de funcionamiento de alarma de sobrecalentamiento del motor (entrada
termistor PTC ).
Establece la operación del variador cuando la señal de entrada del termistor PTC alcanza el nivel de alarma de
sobrecalentamiento del motor (oH3).
Configuración 0: Paro por rampa
El variador detiene el motor en el tiempo de desaceleración 1 configurado en el parámetro C1-02.
Configuración 1: Paro por inercia.
Se desconecta la salida del variador y el motor se detiene por inercia.
Configuración 2: Paro de emergencia (Paro rápido)
El variador detiene el motor en el tiempo de desaceleración configurado en el parámetro C1-09.
Configuración 3: Alarma únicamente.
El funcionamiento continúa y se muestra una alarma oH3 en el operador digital.
N.º Nombre del parámetro Rango de configuración Predeterminado
L1-03
Selección de funcionamiento de alarma de sobrecalentamiento del motor (entrada
termistor PTC ).
0 a 3 3
+V
(+10.5 V, 20 mA)
A2 (0-10 V)
AC
MA
MB
MC
M1
M2
M3
M4
M5
M6
Variador
Resistencia
de rama
12 kΩ
PTC
termistor
Entrada digital
multi-función
Salida de falla
Salidas digitales
de multifunción
Tr
Tr + 5K (Nivel de falla de oH4) Tr - 5K (Nivel de alarma de oH3)
Tr: valor de umbral
Temperatura
Clase H
180 °C Clase F
150 °C
Resistencia (Ω)
Tr
