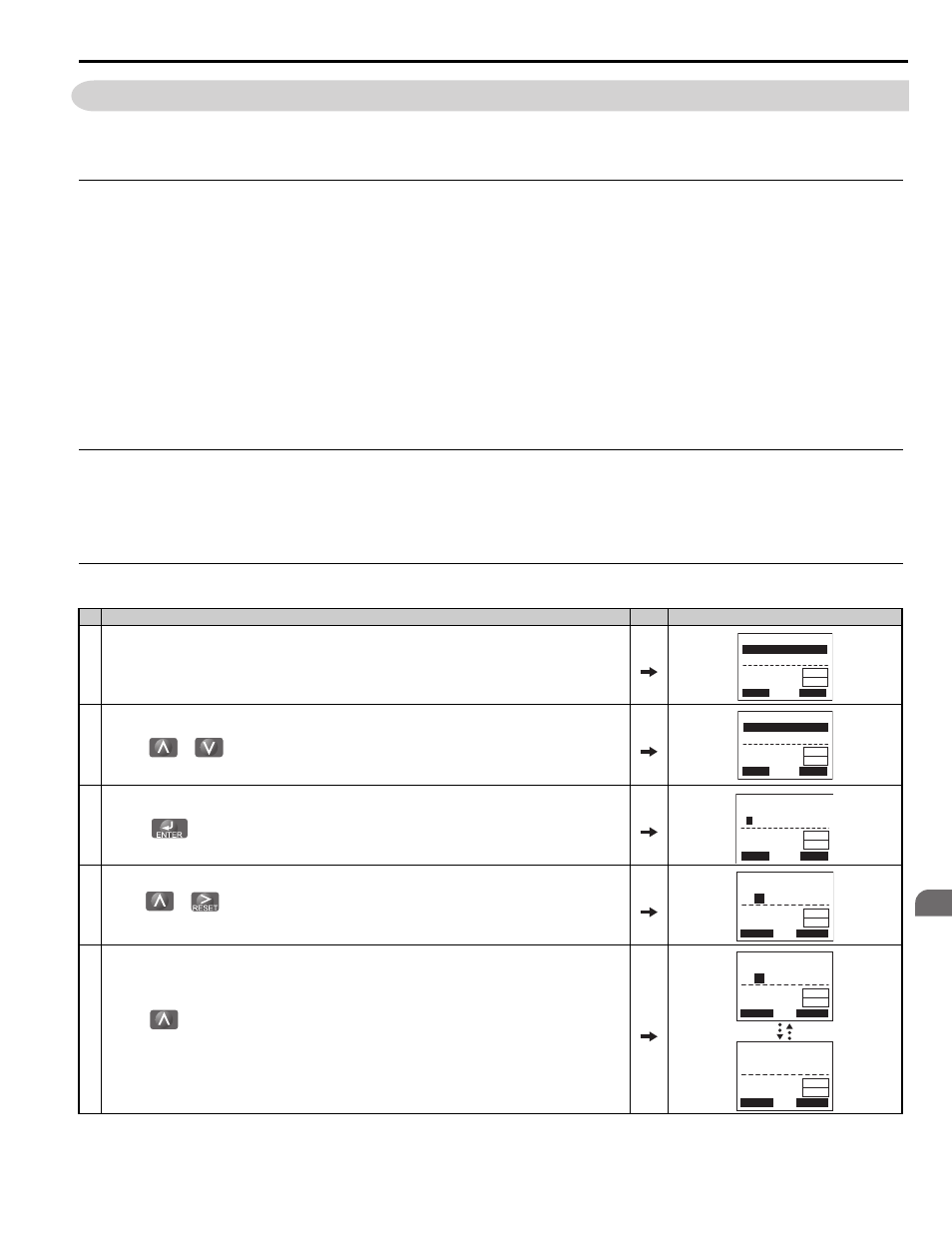

6.8 Diagnóstico y restablecimiento de las fallas
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 327
S
o
luc
ió
n
de pr
oble
m
as
6
6.8 Diagnóstico y restablecimiento de las fallas
Cuando se presente una falla y el variador se detenga, siga las instrucciones a continuación para eliminar las condiciones
que hayan accionado la falla y luego reinicie el variador.
◆ La falla ocurre simultáneamente con la pérdida de energía.
¡ADVERTENCIA! Riesgo de descarga eléctrica. Asegúrese de que no haya cortocircuitos entre los terminales del circuito principal (R/
L1, S/L2 y T/L3) ni entre los terminales del circuito principal y los del circuito de conexión a tierra antes de reiniciar el variador. El
incumplimiento de esta instrucción puede ocasionar la muerte o lesiones graves y provocará daños al equipo.
1. Encienda el suministro de energía de entrada del variador.
2. Utilice los parámetros del monitor U2- para mostrar los datos sobre el estado operativo del variador justo
antes de que ocurriera la falla.
3. Elimine la causa de la falla y restablezca.
Nota: 1. Para averiguar qué fallas fueron accionadas, verifique la historia de fallas en U2-02. Puede encontrarse información sobre el estado del
variador cuando ocurrió la falla, como la velocidad de salida, la corriente y la tensión en U2-03 hasta U2-20. Consulte Visualización
de los datos de salida de la falla después de la falla en la página 327 para información sobre cómo mirar los datos de fallas.
2. Cuando la falla continúe apareciendo después de reenergizar el variador, elimine la causa de la falla y restablezca.
◆ Si el variador aún posee suministro de energía después de una falla
1. Observe el operador digital para obtener información sobre la falla.
2. Consulte Indicadores de fallas, causas y posibles soluciones en la página 298
3. Restablezca la falla. Consulte Métodos de restablecimiento por falla en la página 328 .
◆ Visualización de los datos de salida de la falla después de la falla
Paso Pantalla/Resultado
1. Encienda el suministro de energía de entrada del variador. Aparece la primera pantalla.
2.
Presione o hasta que aparezca la pantalla del monitor.
3.
Presione para mostrar la pantalla de configuración de los parámetros.
4. Oprima y para desplazarse al monitor U2-02. El código de falla mostrado en U2-02 es la falla que
ocurrió de última.
7.
Presione para ver información sobre el estado del variador cuando ocurrió la falla.
Los parámetros U2-03 a U2-20 ayudan a determinar la causa de una falla.
Los parámetros a controlar difieren según el modo de control.
- MODE -
U1-01= 0.00%
U1-02= 0.00%
U1-03= 0.00A
DRV
Speed Ref (OPR)
Rdy
RSEQ
LREF
FWD
- MODE -
U1-01= 0.00%
U1-02= 0.00%
U1-03= 0.00A
DRV
Monitor Menu
Rdy
FWD
RSEQ
LREF
-MONITR-
U 1 -01= 0.00%
U1-02= 0.00%
U1-03= 0.00A
DRV
Monitor
FWD
Rdy
RSEQ
LREF
FWD
- MONITR -
U2- 02 = oC
U2-03= 0.00%
U2-04= 0.00%
DRV
Last Fault
Rdy
RSEQ
LREF
FWD
FWD
- MONITR -
U2- 03 = 0.00%
U2-04= 0.00%
U2-05= 0.00A
DRV
Frequency Ref
Rdy
RSEQ
LREF
- MONITR -
U2-20= XX °C
U2-01= -----
U2-02= -----
DRV
Heatsink Temp
Rdy
RSEQ
LREF
