8.5 Instalación de dispositivos periféricos
380
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico

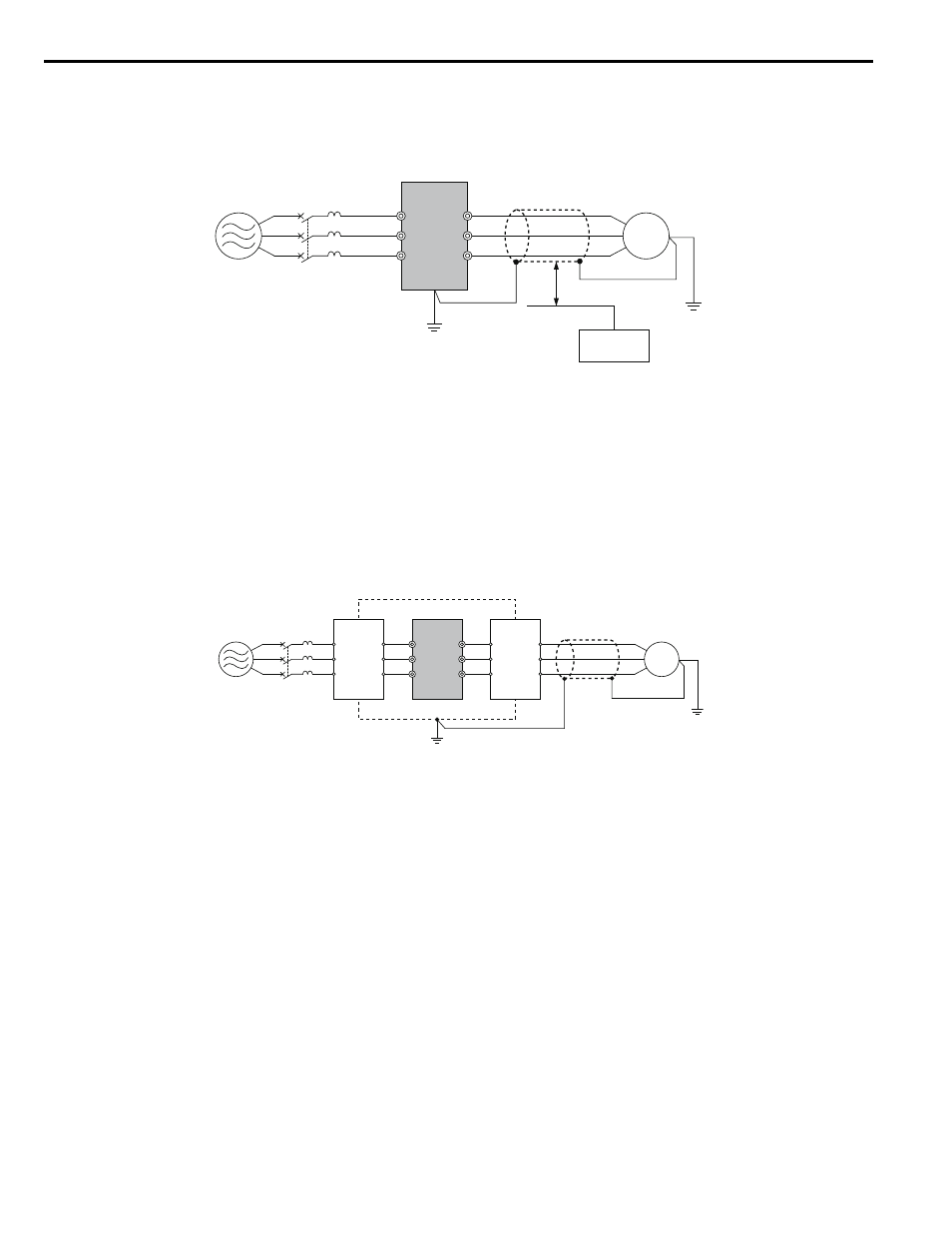

Evitar el ruido inducido
Use un filtro de ruido en el lado de salida o use cables blindados. Coloque los cables al menos a 30 cm de la línea de señal
para evitar el ruido inducido.
Figura 8.22
Figura 8.24 Evitar el ruido inducido
Reducción del ruido radiado y de radiofrecuencia
El variador, las líneas de entrada y las líneas de salida generan ruido de radiofrecuencia. Use filtros de ruido en los lados
de entrada y de salida e instale el variador en un panel de protección de metal para reducir el ruido de radiofrecuencia.
Nota: El cable que corre entre el variador y el motor debe ser tan corto como sea posible.
Figura 8.23
Figura 8.25 Reducir el ruido de radiofrecuencia
A – Suministro eléctrico
E – Separe al menos 30 cm.
B – Variador
F – Controlador
C – Cable blindado de motor
G – Línea de señal
D – Motor
A – Protección de metal
E – Filtro de ruido
B – Suministro eléctrico
F – Cable blindado de motor
C – Filtro de ruido
G – Motor
D – Variador
B
A
C
F
G
E
R/L1
MCCB
S/L2
T/L3
U/T1
V/T2
W/T3
D
M
