7.4 Ventiladores de enfriamiento del variador y ventiladores de circulación
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
347
In
s
p
ec
ci
ón pe
ri
ód
ic
a y
mant
enimie
nto
7
3.
Retire los tornillos que sujetan la unidad del ventilador en su lugar y deslice la unidad del ventilador fuera del
variador.

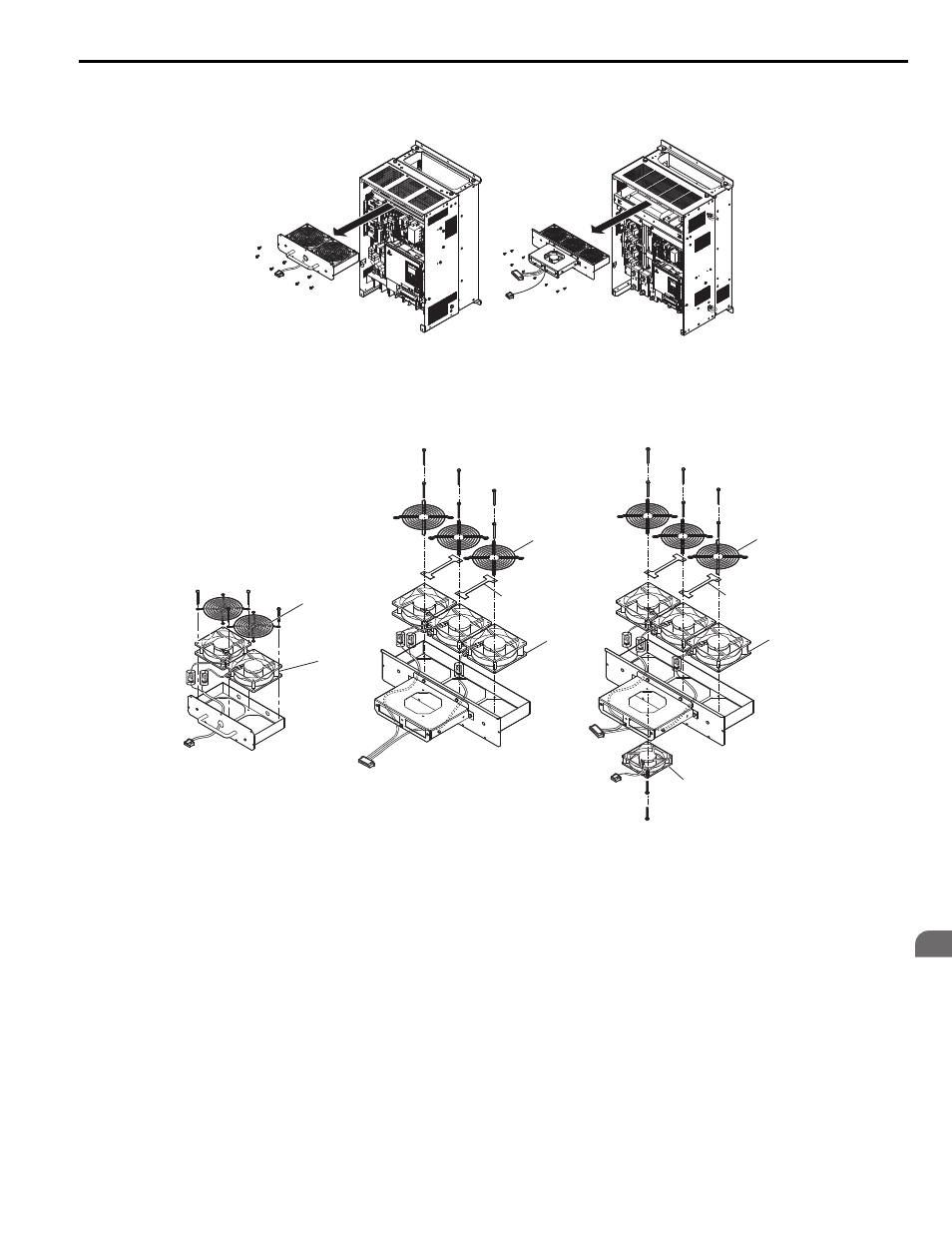

Figura 7.20
Figura 7.20 Extracción de la unidad del ventilador: 2A0181 a 2A0432, y 4A0140 a 4A0260
4.
Retire el protector del ventilador y reemplace los ventiladores de refrigeración.
Nota: Cuando reensamble la unidad del ventilador, no pellizque el cable del ventilador entre las piezas.
Figura 7.21
Figura 7.21 Desmontaje de la unidad del ventilador: 2A0181 a 2A0432, y 4A0140 a 4A0260
A – Protector del
ventilador
C – Ventilador de
refrigeración
B – Cubierta del cable
D – Ventilador de
circulación
YEA_TMon
C
A
A
C
D
B
B
A
C
4A0260
2A0432
2A0181 a 2A0354
4A0140 a 4A0225
YEA_
TMonly
