5.7 H: Funciones de terminales
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 207
De
ta
lle
s de
los
pa
rá
met
ro
s
5
Figura 5.16

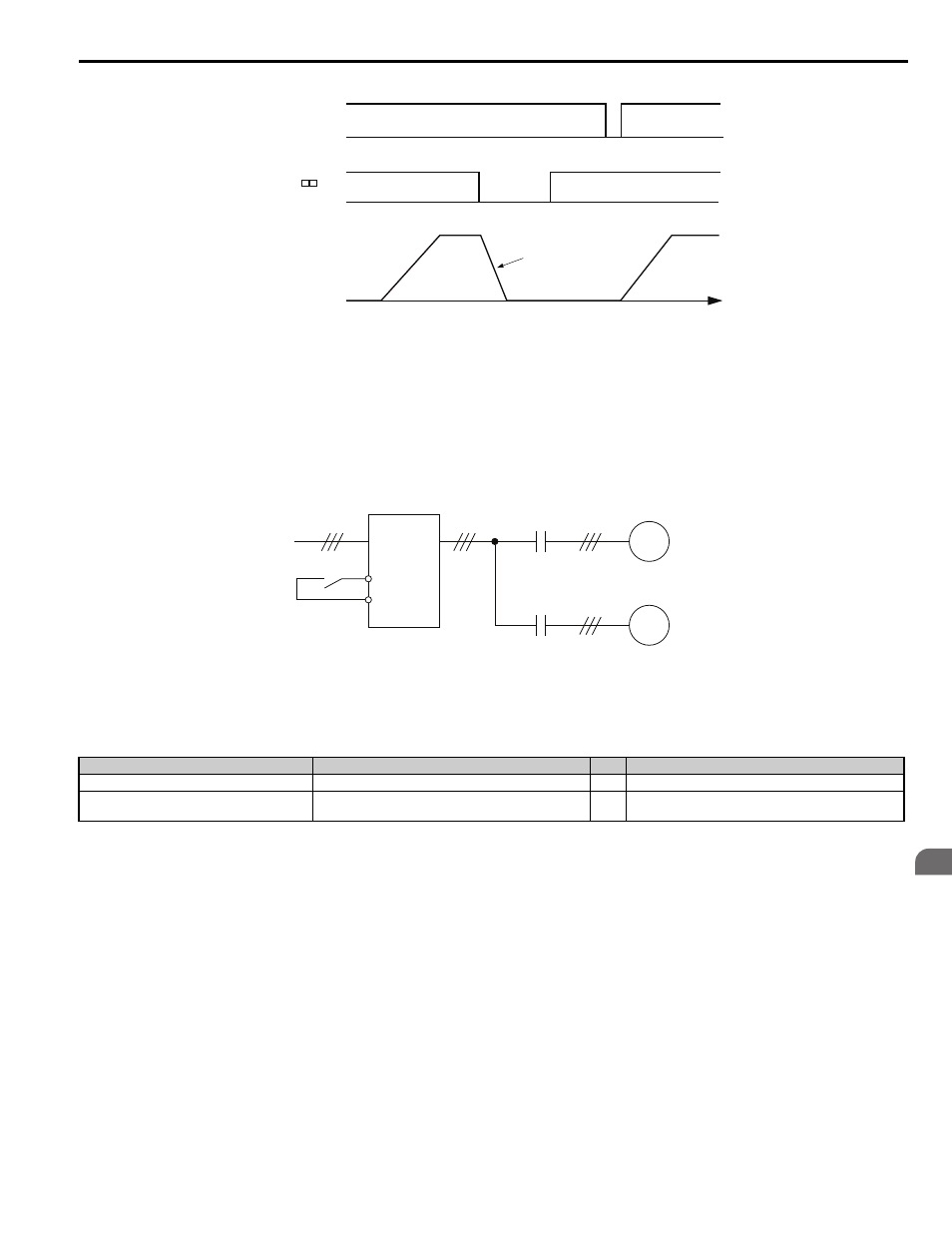

Figura 5.16 Secuencia de paro rápido
AVISO: La desaceleración rápida puede activar una falla de sobretensión. Cuando se produce una falla, se desactiva la salida del
variador y el motor se detiene por inercia. Para evitar este estado de motor descontrolado y para asegurar que el motor se detiene
rápidamente y con seguridad, establezca un tiempo apropiado de paro rápido en C1-09.
Configuración 16: Selección del motor 2
El variador puede controlar dos motores a inducción de manera independiente. Se puede seleccionar un segundo motor
utilizando una entrada digital multifunción, como se muestra en la
Figura 5.17 .
Nota: La función de selección del motor 2 no puede usarse cuando se utiliza el motor de imán permanente.
Figura 5.17
Figura 5.17 Selección del motor
Al alternar entre el motor 1 y el motor 2, los parámetros utilizados para controlarlos también cambian. A continuación, en
la
Tabla 5.11 se enumeran los parámetros que corresponden a cada motor.
Tabla 5.11 Parámetros para alternar entre dos motores
Nota: 1. El variador puede cambiar de motor 2 para operar el motor 1 en control V/f basado en la referencia de velocidad configurada para el
motor 2. Consulte Selección del interruptor del motor en la página 184 para conocer los detalles.
2. No es posible cambiar entre motor 1 y motor 2 durante el funcionamiento. Si esto se hace se activará la alarma "rUn".
3. No es posible cambiar entre motores cuando se selecciona el modo de control CLV/PM.
4. La función de selección del motor 2 está disponible sólo con modo de control OLV (A1-02 = 0).
5. Cuando cambie de motor 1 a motor 2, revise para asegurarse de que está funcionando el motor 2.
Si una salida digital está programada para la "Selección de motor 2" (H1-01, H1-02 o H1-03 = 1C), el motor se
seleccionará cuando se cierra la salida.
Configuración 18: Entrada de la función del temporizador
Esta función configura un terminal de entrada digital como la entrada para la función del temporizador. Utilice esta
combinación de configuración con la salida de la función del temporizador (H2- = 12).
Consulte b4: Temporizadores
de retardo en la página 167 para obtener información detallada.
N.º Configuración 16 abierto (motor 1)  Configuración 16 cerrado (motor 2)
C1-: Tiempo de aceleración/Desaceleración C1-01 a C1-04  C1-12 a C1-13
E1-, E3-: Patrón V/f
E2-, E4-: Parámetros del motor
E1-, E3-  E3-, E4-
H1- = 17
Arriba/Abajo/Paro
TIEMPO
Paro Rápido
Desacelera en C1-09
ON (encendido) ON (encendido)
ON (encendido) ON (encendido)
Velocidad de Salida
YEA_TMon
M
M
Variador Motor 1
Motor 2
Entrada del
interruptor del motor
common_
TMonly
