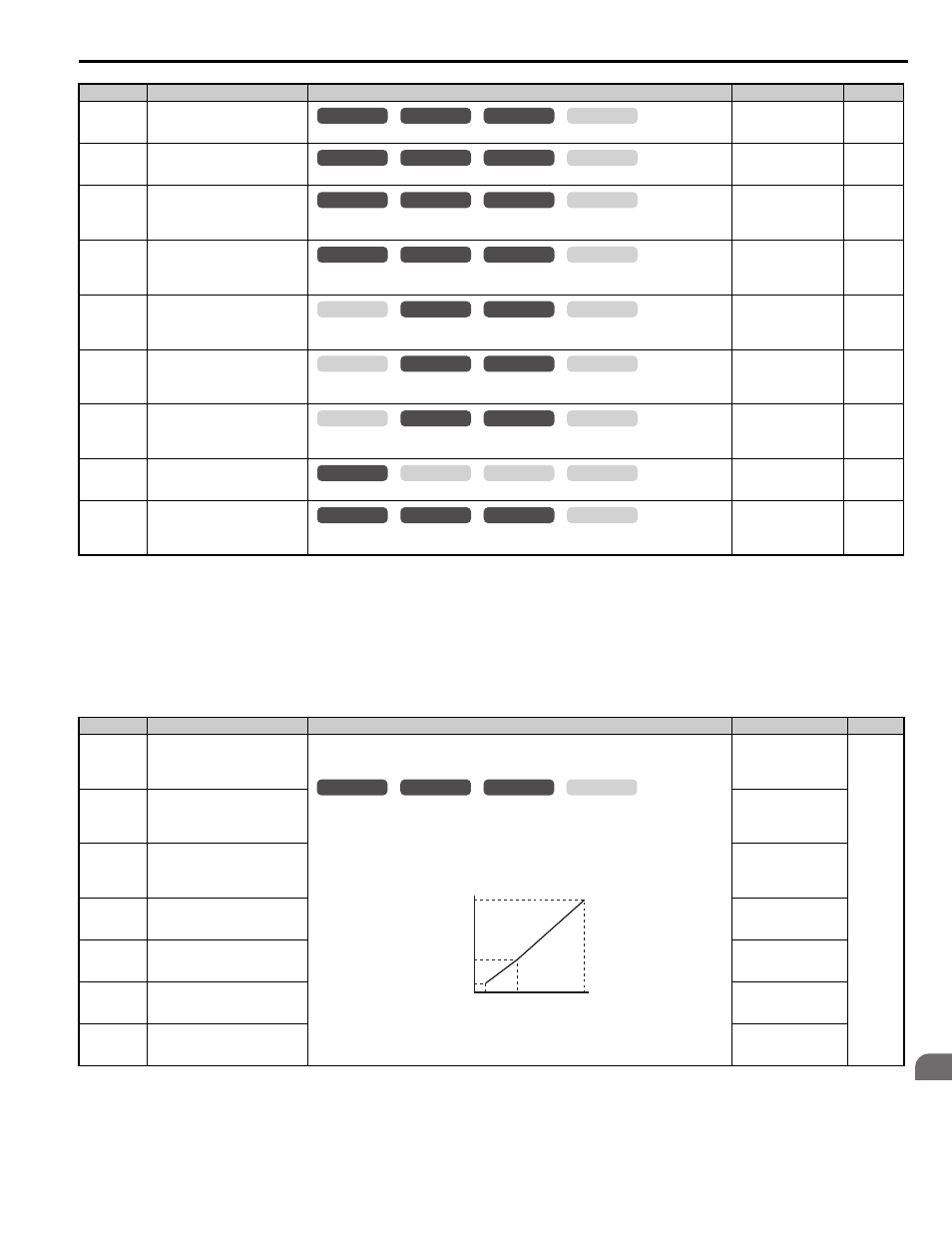

E3: patrón v/f para el motor 2, B.3 tabla de parámetros &ndash; Yaskawa CIMR-LE Manual del usuario

E2-05

(312H)

Resistencia línea-a-línea del motor

Configura la resistencia de línea a línea del motor. Se configura automáticamente durante el
auto-ajuste.

Predeterminado:

Mín: 0.000



Máx: 65.000



E2-06

(313H)

Inductancia de fuga del motor

Configura la caída de tensión debido a la inductancia de fuga del motor como un porcentaje de
la tensión nominal del motor. Se configura automáticamente durante el auto-ajuste.

Predeterminado:

Mín: 0.0%
Máx: 40.0%

E2-07

(314H)

Coeficiente de saturación 1 del
núcleo de-hierro del motor

Configura el coeficiente de saturación con núcleo de hierro del motor en un 50% del flujo
magnético. Se configura automáticamente durante el auto-ajuste.

Predeterminado: 0.50



Mín: 0.00
Máx: 0.50

E2-08

(315H)

Coeficiente de saturación 2 del
núcleo de-hierro del motor

Configura el coeficiente de saturación con núcleo de hierro del motor en un 75% del flujo
magnético. Se configura automáticamente durante el auto-ajuste.

Predeterminado: 0.75



Mín: E2-07
Máx: 0.75

E2-09

(316H)

Pérdida mecánica del motor

Configura la pérdida mecánica del motor como un porcentaje de la potencia nominal del motor
(kW).

Predeterminado: 0.0%



Mín: 0.0%
Máx: 10.0%

E2-10

(317H)

Pérdida de hierro del motor para
compensación del torque

Configura la pérdida de hierro del motor.

Predeterminado:

Mín: 0 W
Máx: 65535 W

E2-11

(318H)

Potencia nominal del motor

Configura la potencia nominal del motor en kilovatios (1 HP = 0.746 kW). Se configura
automáticamente durante el auto-ajuste.

Predeterminado:

Mín: 0.00 kW
Máx: 650.00 kW

<4> El valor de la configuración predeterminada varía según el modelo de variador (o2-04).

<10> La resolución de pantalla depende de la potencia nominal de salida del variador. Modelos 2A0018 a 2A0041 y 4A0009 a 4A0023 muestran

valores en unidades 0.01 A unidades, mientras que los modelos 2A0059 a 2A0432 y 4A0030 a 4A0260 muestran valores en unidades 0.1 A.

N.º(Dir.)

Nombre

Descripción

Configuración

Página

E3-04

(31AH)

<4> La configuración predeterminada dependen del modelo de variador (o2-04).

<9> Los valores que se muestran aquí son para variadores clase 200 V. Doble el valor cuando utilice un variador clase 400 V.

Frecuencia de salida máxima del
motor 2

Estos parámetros solo se aplican cuando E1-03 está configurado en F.
Para configurar las características lineales de V/f, configure los mismos valores para E3-07 y
E3-09. En este caso, la configuración para E3-08 se omitirá. Asegúrese de que las tres
frecuencias se configuran según estas reglas o se producirá una falla oPE10:
E3-09

 E3-07  E3-06 E3-04

Predeterminado: 60.0
Hz



Mín: 10.0 Hz
Máx: 200.0 Hz

190

E3-05

(31BH)

Tensión máxima del motor 2

Predeterminado: 230.0
V



Mín: 0.0 V
Máx: 255.0 V

<9>

E3-06

(31CH)

Frecuencia base del motor 2

Predeterminado: 60.0
Hz



Mín: 0.0 Hz
Máx: 200.0 Hz

E3-07

(31DH)

Frecuencia de salida media del
motor 2

Predeterminado: 3.0 Hz



Mín: 0.0 Hz
Máx: 200.0 Hz

E3-08

(31EH)

Tensión de la frecuencia de salida
media del motor 2

Predeterminado:

Mín: 0.0 V
Máx: 255.0 V

<9>

E3-09

(31FH)

Frecuencia de salida mínima del
motor 2

Predeterminado: 1.5 Hz



Mín: 0.0 Hz
Máx: 200.0 Hz

E3-10

(320H)

Tensión de la frecuencia de salida
mínima del motor 2

Predeterminado:
