8.4 Instalación de tarjetas opcionales
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico 367
Di
spo
si
ti
vo
s per
ifé
ri
co
s
y
opc
io
nes
8

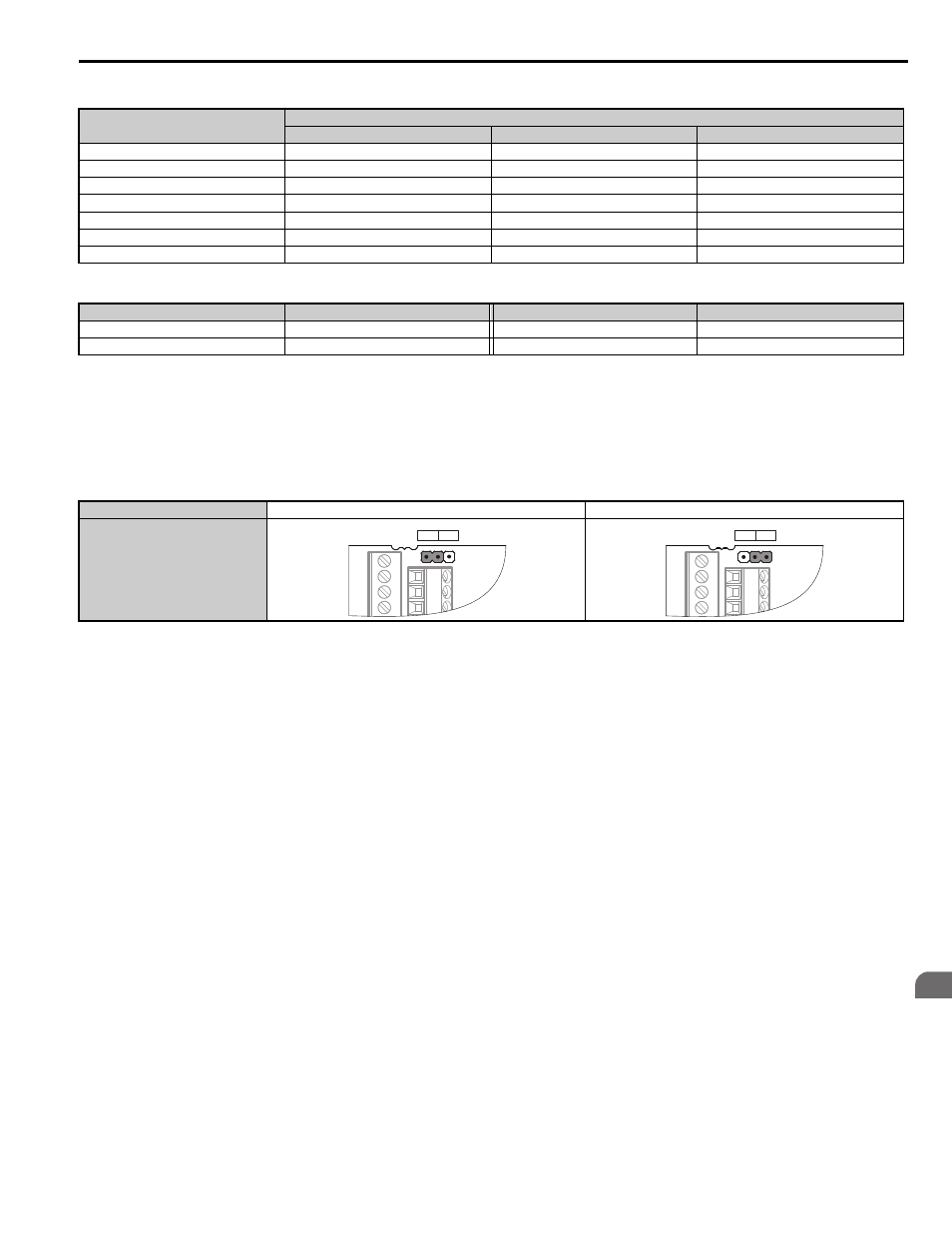

Tabla 8.3 Conexión de la especificación del cable del codificador PG
Tabla 8.4 Tipos de cable del codificador PG
6. Para la opción PG-X3, ajuste la tensión del suministro eléctrico del codificador PG con el puente CN3 ubicado en
la opción. Coloque el puente como se muestra en la
Tabla 8.5 para seleccionar el nivel de voltaje.
AVISO: La colocación del puente CN3 selecciona la tensión del suminisrtro eléctrico del codificador PG (5.5 V o 12 V). Seleccione el
nivel de tensión para el codificador PG conectado a la opción y al motor. Si se selecciona la tensión incorrecta, el codificador PG
puede no funcionar correctamente o puede resultar dañado.
Tabla 8.5 Configure la tensión (IP) de suministro eléctrico del codificador PG con el puente CN3
Terminal opcional
Cable del codificador PG
Hilo Color Pin
IP 1 Azul C
IG 2 Blanco H
A+ 3 Amarillo B
A– 4 Blanco G
B+ 5 Verde A
B– 6 Blanco F
FE E N/D (blindaje) D
Longitud Tipo Longitud Tipo
10 m (32 ft) W5010 50 m (164 ft) W5050
30 m (98 ft) W5030 100 m (328 ft) W5100
Nivel de tensión 5.5 V ± 5% (predeterminado) 12.0 V ± 5%
Puente CN3
CN3
5.5 V 12 V
CN3
5.5 V 12 V
