7.4 Ventiladores de enfriamiento del variador y ventiladores de circulación
340 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
2. Retire el cartucho del ventilador de refrigeración. Desconecte el conector y retire el ventilador.

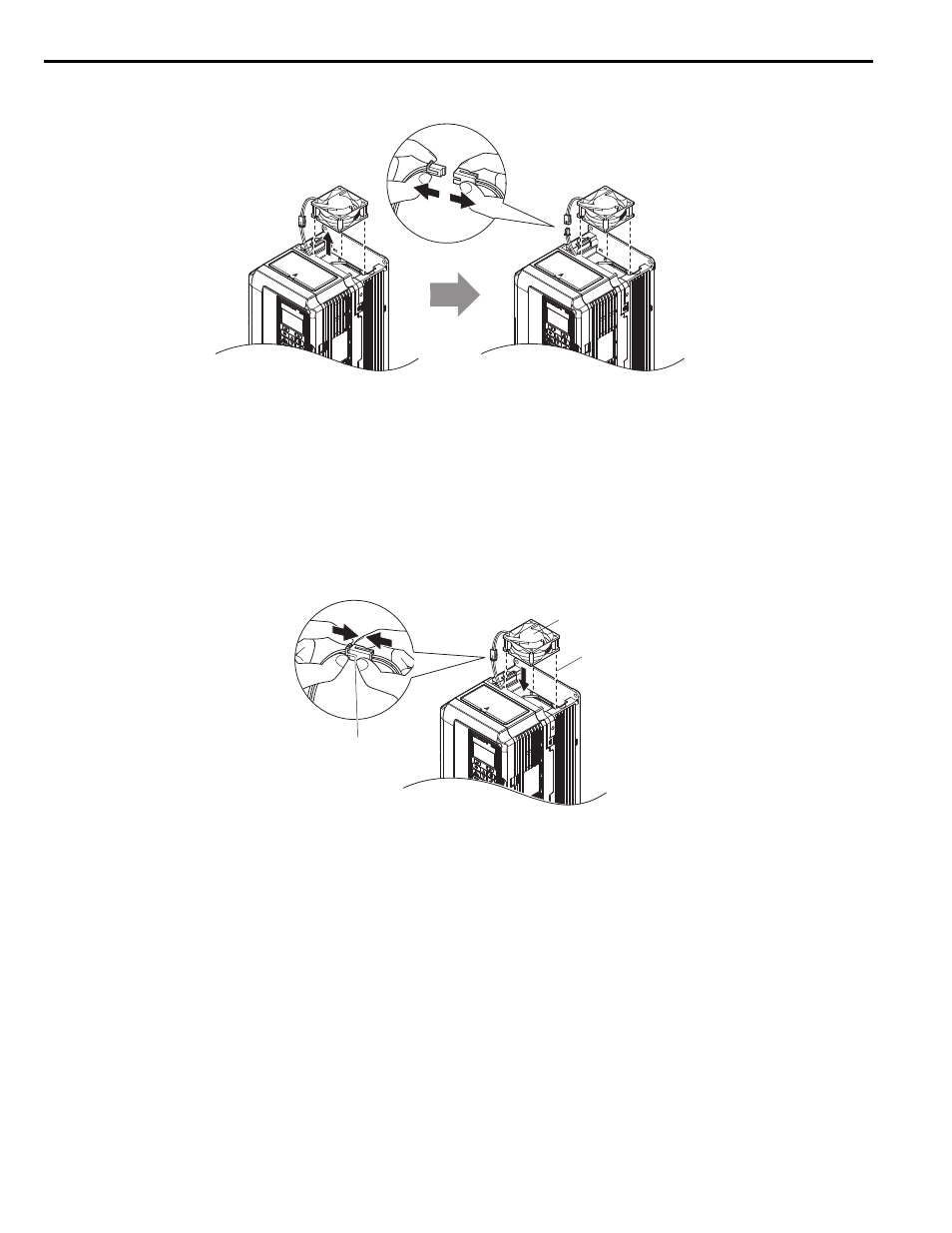

Figura 7.3
Figura 7.3 Extracción del ventilador de refrigeración: 2A0018 a 2A0094, 4A0009 a 4A0049
■ Instalación del ventilador de refrigeración
AVISO: Evite los daños en el equipo. Siga las instrucciones de reemplazo del ventilador de refrigeración. El reemplazo incorrecto del
ventilador de refrigeración podría provocarle daños al equipo. Al instalar el ventilador de refrigeración de repuesto en el variador,
asegúrese de que el ventilador esté orientado hacia arriba. Para garantizar la máxima vida útil del producto, cuando realice las tareas
de mantenimiento, reemplace todos los ventiladores de refrigeración.
Invierta el procedimiento que se describió anteriormente para volver a instalar el ventilador de refrigeración.
1. Instale el ventilador de reemplazo en el variador, asegurando que los pasadores de alineación se alinean como
se muestra en la siguiente figura.
Figura 7.4
Figura 7.4 Instalación del ventilador de enfriamiento: 2A0018 a 2A0094, 4A0009 a 4A0049
A – Acople los conectores
completamente.
C – Asegúrese que los pasadores
estén alineados correctamente.
B – La etiqueta debe estar hacia
arriba.
YEA
_TM
only
A
B
C
