8.4 Instalación de tarjetas opcionales
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
369
Di
spo
si
ti
vo
s per
ifé
ri
co
s
y
opc
io
nes
8
9.
Para la opción PG-B3 y la opción PG-X3, establezca los parámetros del variador
F1: Tarjeta de control de velocidad PG en la página 407
para la rotación
adecuada del motor.
Con un codificador de PG de dos pulsos o tres pulsos, el pulso principal determina la dirección de rotación del
motor. Se considera que una señal del codificador PG con pulso A adelantado gira hacia adelante (hacia la
izquierda cuando se ve la rotación desde el lado de la carga del motor).

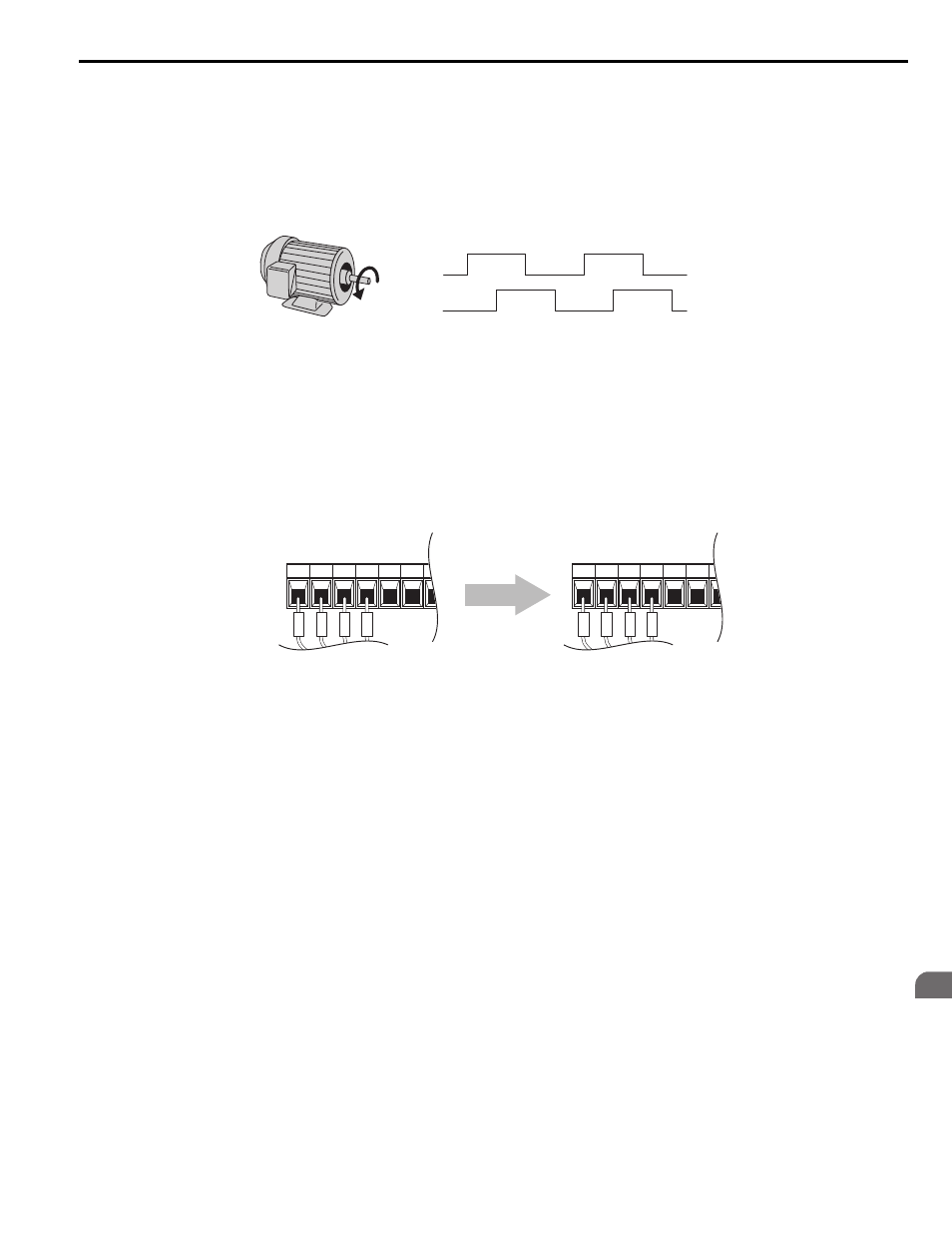

Figura 8.11
Figura 8.13 Desplazamiento de los pulsos A y B
10.
Después de conectar las salidas del codificador PG a la opción, aplique energía al variador y haga girar
manualmente el motor y compruebe el sentido de rotación mediante la visualización de monitor U1-05 del
operador digital.
La rotación inversa del motor es indicada por un valor negativo para U1-05; la rotación del motor delantera es
indicada por un valor positivo.
Si el monitor U1-05 indica que la dirección de avance es opuesta a lo que se pretendía, ajuste F1-05 a 1 o
invierta los dos cables de pulso A con los dos cables de pulso B en el terminal TB1 opcional como se muestra en
Figura 8.12
Figura 8.14 Cambio de cable del canal A y el canal B
11.
Si el cambio de los cables es inconveniente, establezca el parámetro del variador F1-05 a 1 para cambiar la
dirección de cómo la opción lee pulsos de la salida del codificador PG.
Tenga en cuenta que cuando el variador se inicializa utilizando A1-03 =1110, 2220, 3330, el valor de F1-05 se
restablecerá a valores de fábrica y será necesario ajustar el parámetro otra vez para cambiar la dirección.
Pulso A
Pulso B
El pulso A adelanta, seguidos por
el pulso B desplazado a 90 grados.
Tiempo
→
A+ A- B+ B- Z+ Z-
3
4
5
6
A+ A- B+ B- Z+ Z-
5
6
3
4
B
