8.4 Instalación de tarjetas opcionales
362
YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
◆ Instalación de la tarjeta opcional
Consulte las instrucciones siguientes para instalar la opción.
¡PELIGRO! Riesgo de descarga eléctrica. Desconecte toda la corriente del variador y espere por lo menos la cantidad de tiempo que
se especifica en la etiqueta de seguridad de la cubierta frontal del variador. Una vez que se apaguen todos los indicadores, mida la
tensión del barraje de bus CC para confirmar un nivel seguro y verifique si hay niveles inseguros de tensión para evitar descargas
eléctricas antes del servicio técnico. El capacitor interno permanece cargado aún después de que se corte el suministro de
electricidad.
¡ADVERTENCIA! Riesgo de descarga eléctrica. No permita que personal no calificado trabaje con el variador. El incumplimiento de
estas instrucciones podría ocasionar muertes o lesiones graves. El mantenimiento, inspección y reemplazo de piezas deben realizarse
sólo por personal autorizado familiarizado con la instalación, ajuste y mantenimiento de variadores CA y tarjetas opcionales.
AVISO: Daños al equipo. Observe los procedimientos de descarga electrostática (ESD) adecuados cuando maneje las tarjetas
opcionales, el variador y las placas de circuito. El incumplimiento de estas instrucciones puede producir daños por ESD en el sistema
de circuitos.
AVISO: Daños al equipo. Ajuste todos los tornillos de los terminales según el torque de ajuste especificado. Si no se cumple esta
instrucción, la aplicación puede funcionar incorrectamente o dañar el variador.
1.
Apague la energía del variador, espere la cantidad de tiempo apropiada para que la tensión se disipe, luego
retire el Monitor LED(E) y las cubiertas delanteras (D, F).
Consulte Operador del monitor LED y cubierta

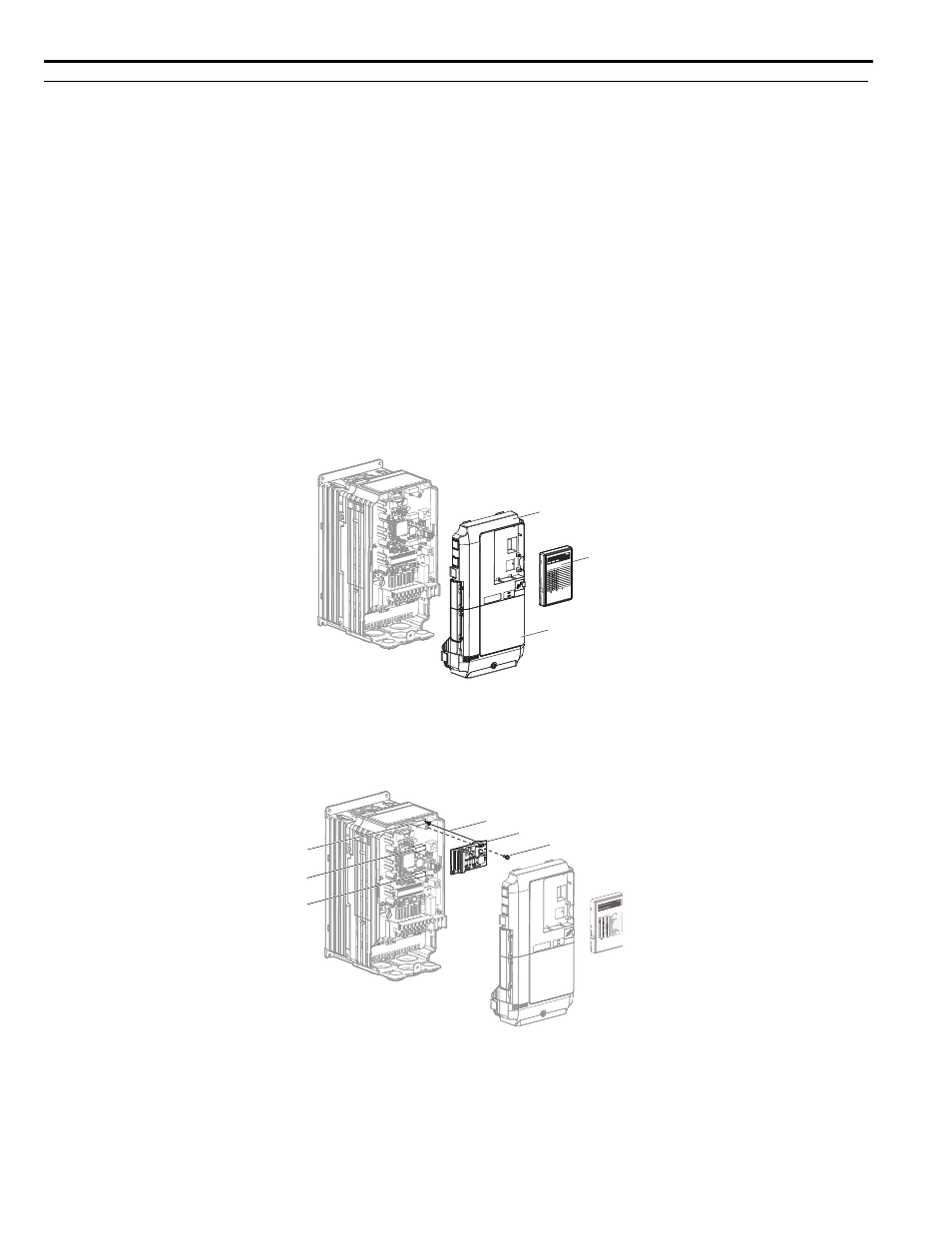

Figura 8.3
Figura 8.3 Retire las tapas frontales y el operador digital.
2.
Inserte la tarjeta opcional (B) en los conectores CN5-A (J), CN5-B (K) o CN5-C (L) situados en el variador y fíjela
en su lugar usando uno de los tornillos (C) incluidos.
Figura 8.4
Figura 8.4 Inserte la tarjeta opcional
D
E
F
PWR
LED MO
NITOR
JVOP
-184
RUN
DS1
DS2
RUN
DS1
DS2
STATU
S
READY
RUN
ALARM(
RUN)
PGOH,
LT
BB,HB
B
EF,SE
Other
Fault
OV,UV
OH,OL
OC,GF,
SC,PGO
CPF,OFA
,OFB,
OFC
:LIGH
T
:BLIN
K
:LIGH
T OFF
