5.7 H: Funciones de terminales
218 YASKAWA SISP YAIL1E 01A YASKAWA Variador CA L1000E Manual técnico
Configuración 37: Durante la salida de frecuencia
La salida se cierra cuando el variador es haciendo circular una frecuencia.
Figura 5.28

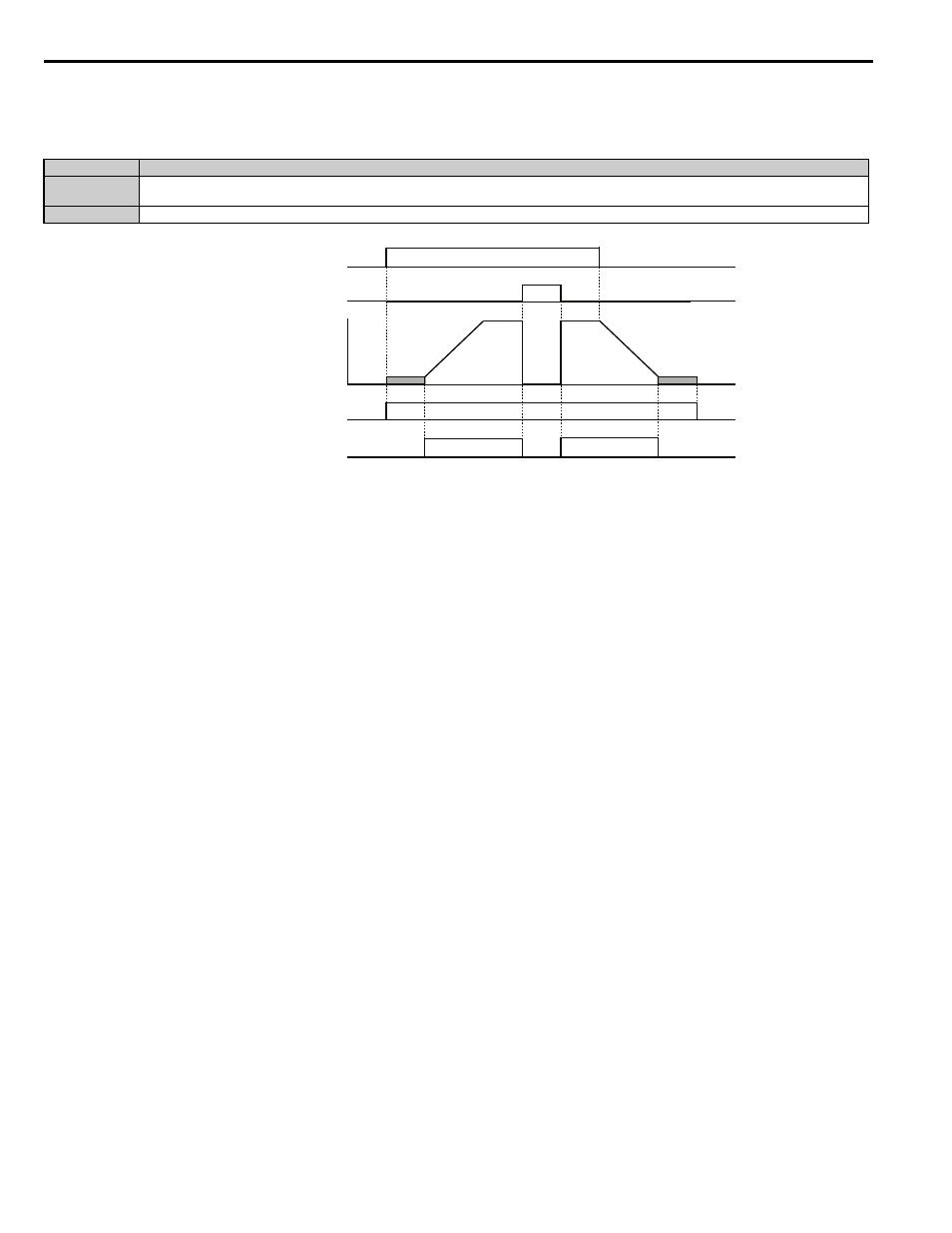

Figura 5.28 Tabla de tiempos durante la salida de frecuencia
Configuración 47: Pérdida de fase de entrada
Este terminal se cierra cuando se detecta la pérdida de la fase de entrada.
Configuración 4E: Falla del transistor de frenado (rr)
La salida se cierra cuando el transistor de frenado integrado en el variador se sobrecalienta y se detecta el error (rr).
Configuración 50: Control del freno
Esta opción puede utilizarse en la secuencia del freno para la aplicación del elevador. El cierre del terminal de salida debe
hacer que el freno se suelte y la apertura del terminal debe aplicar el freno.
Consulte Secuencia de frenado en la
página 130 para conocer los detalles.
Configuración 51: Control del contactor de salida
La asignación de este comando a un terminal de salida puede enviar una señal al controlador para cerrar el contactor de
salida. El contactor de salida debe abrir cuando se libere el terminal.
Configuración 52: Se alcanzó la zona de puerta
Los terminales se cierran para indicar que se ha alcanzado el nivel de velocidad de zona de puerta (L4-13), y que el
controlador debe abrir la puerta del carro.
Configuración 53: Sin velocidad cero
La salida se cierra mientras el variador no está funcionando en el nivel de velocidad cero. El terminal se abre cuando se
alcanza la velocidad cero.
Configuración 54: Dirección de carga liviana
Indica la dirección de carga ligera detectada durante la operación de emergencia con la búsqueda de carga ligera. Cuando
el terminal está cerrado, la dirección de carga ligera es hacia arriba; cuando está abierto la dirección de carga ligera es
hacia abajo.
Consulte Función de búsqueda de dirección de carga ligera. en la página 148 para conocer los detalles.
Configuración 55: Estado de detección de dirección de carga ligera
Este terminal está abierto durante la búsqueda de dirección de carga ligera. Cuando la función de búsqueda se completa,
se cierra el terminal.
Consulte Función de búsqueda de dirección de carga ligera. en la página 148 para conocer los
detalles.
Estado Descripción
Abierto
No hay salida de frecuencia del variador cuando se detiene con un bloqueo de base, se detiene con frenado de inyección durante la excitación inicial o se para con
frenado de corto circuito.
Cerrado El variador emite una frecuencia.
ON (encendido)
ON
(encendido)
OFF
(apagado)
OFF
(apagado)
ON (encendido)
OFF
(apagado)
ON (encendido)
Comando Arriba/Abajo
Comando de Bloqueo de base
Frecuencia de salida
Durante el avance
Durante la Salida de Frecuencia
OFF
(apagado)
